deutsch

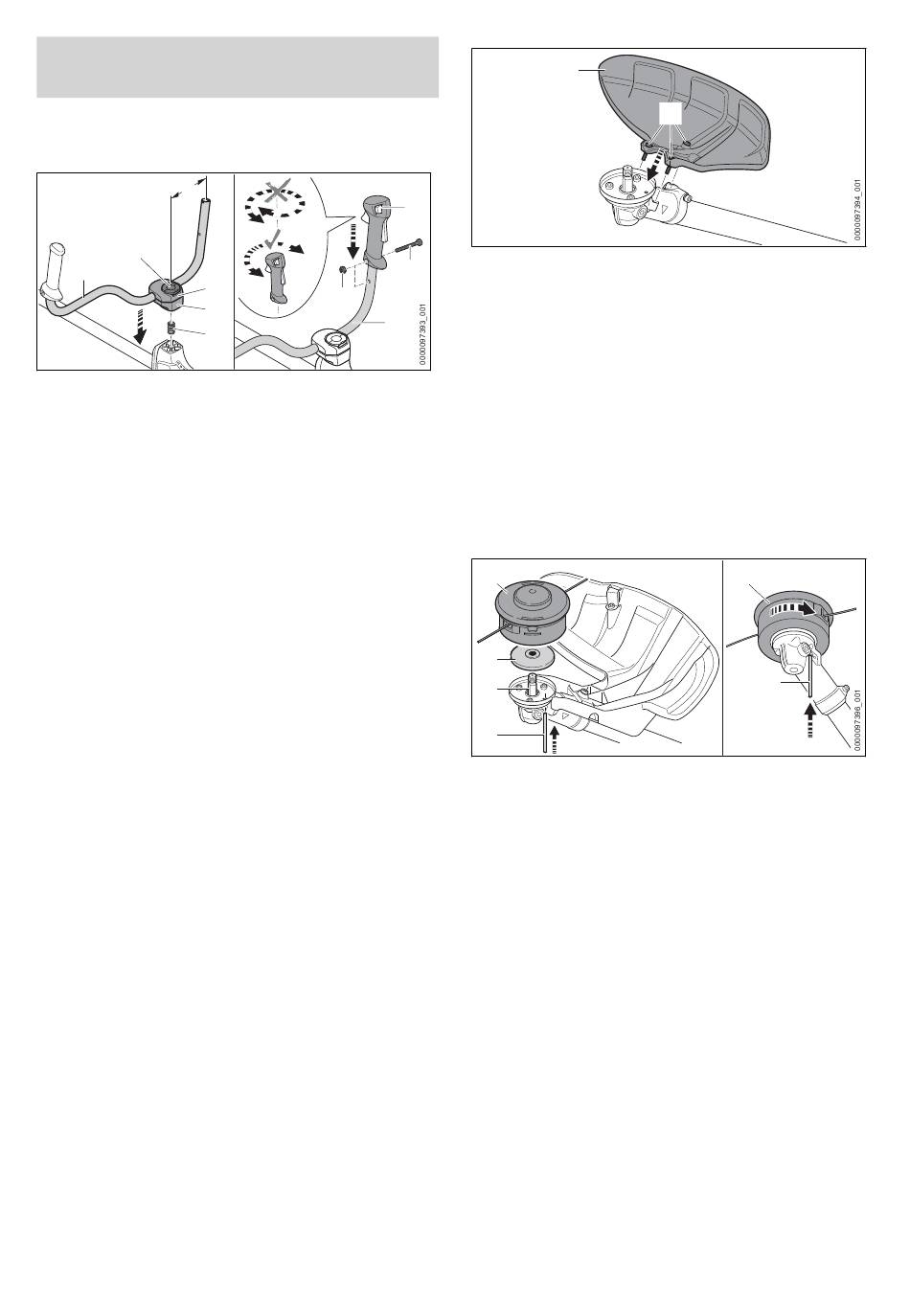

6 Motorsense zusammen‐
bauen
6.1

Zweihandgriff anbauen

► Motor abstellen.
A
1
2
► Bügel der Knebelschraube (1) aufklappen und
so lange gegen den Uhrzeigersinn drehen, bis
das Griffrohr (2) nur noch leicht geklemmt ist.
► Feder (5) von unten in die untere Klemm‐
schale (4) einsetzen.
► Klemmschalen (3 und 4) auf den Schaft set‐
zen und Knebelschraube (1) eindrehen.
► Griffrohr (2) nach oben schwenken und so
ausrichten, dass der Abstand (A) 16 cm
beträgt.
Das Griffrohr (2) dabei nicht im gebogenen
Teil klemmen.
► Knebelschraube (1) anziehen und Bügel
zuklappen.
► Schraube (6) herausdrehen.
► Bedienungsgriff (8) so auf das Griffrohr (2)
setzen, dass die Bohrung des Bedienungs‐
griffs mit der Bohrung des Griffrohrs fluchtet
und dass der Schalthebel in Richtung des
Getriebegehäuses zeigt.
Den Bedienungsgriff (8) dabei nicht verdre‐
hen.
► Mutter (7) einsetzen.
► Schraube (6) eindrehen und fest anziehen.
Der Zweihandgriff muss nicht wieder abgebaut
werden.
6.2 Schutz und Anschlag anbauen
und abbauen
6.2.1 Schutz und Anschlag anbauen
► Motor abstellen.
62
3
7
4
5
1
8
► Schutz (1) auf das Getriebegehäuse setzen.
6
► Schrauben (2) eindrehen und mit einem
Anziehdrehmoment von 10 Nm anziehen.
2
6.2.2 Schutz und Anschlag abbauen
► Motor abstellen.
► Schrauben herausdrehen.
► Schutz abnehmen.
6.3 Mähkopf anbauen und
abbauen
6.3.1 Mähkopf anbauen
► Motor abstellen.
1
2
3
4
► Druckteller (2) so auf die Welle (3) legen, dass
der kleinere Durchmesser nach oben zeigt.
► Mähkopf (1) auf die Welle (3) setzen und von
Hand gegen den Uhrzeigersinn drehen.
► Steckdorn (4) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Mähkopf (1) solange gegen den Uhrzeigersinn
drehen, bis der Steckdorn (4) einrastet.
Die Welle (3) ist blockiert.
► Mähkopf (1) von Hand fest anziehen.
► Steckdorn (4) abziehen.
6.3.2 Mähkopf abbauen
► Motor abstellen.
► Steckdorn bis zum Anschlag in die Bohrung
drücken und gedrückt halten.
► Mähkopf solange drehen, bis der Steckdorn
einrastet.
Die Welle ist blockiert.
► Mähkopf im Uhrzeigersinn herausdrehen.
► Druckteller abnehmen.
► Steckdorn abziehen.

6 Motorsense zusammenbauen

2
1
4
