3 Přehled
vozní omezení (například v letadlech nebo
nemocnicích).
2.2 Označení varovných odkazů v
textu
VAROVÁNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou
vést k těžkým úrazům či usmrcení.
► Uvedená opatření mohou zabránit těžkým
úrazům či usmrcení.
UPOZORNĚNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou
vést k věcným škodám.
► Uvedená opatření mohou zabránit věcným
škodám.
2.3

Symboly v textu

Tento symbol odkazuje na kapitolu v tomto
návodu k použití.
2
Kryt je součástí motorové skříně. Kryt sejměte výhradně pro instalaci konektoru Smart Connector 2 A
a bezpečně jej uložte pro pozdější opětovnou instalaci. Motorovou pilu používejte vždy s nasazeným
krytem nebo konektorem Smart Connector 2 A.
0458-602-9821-B

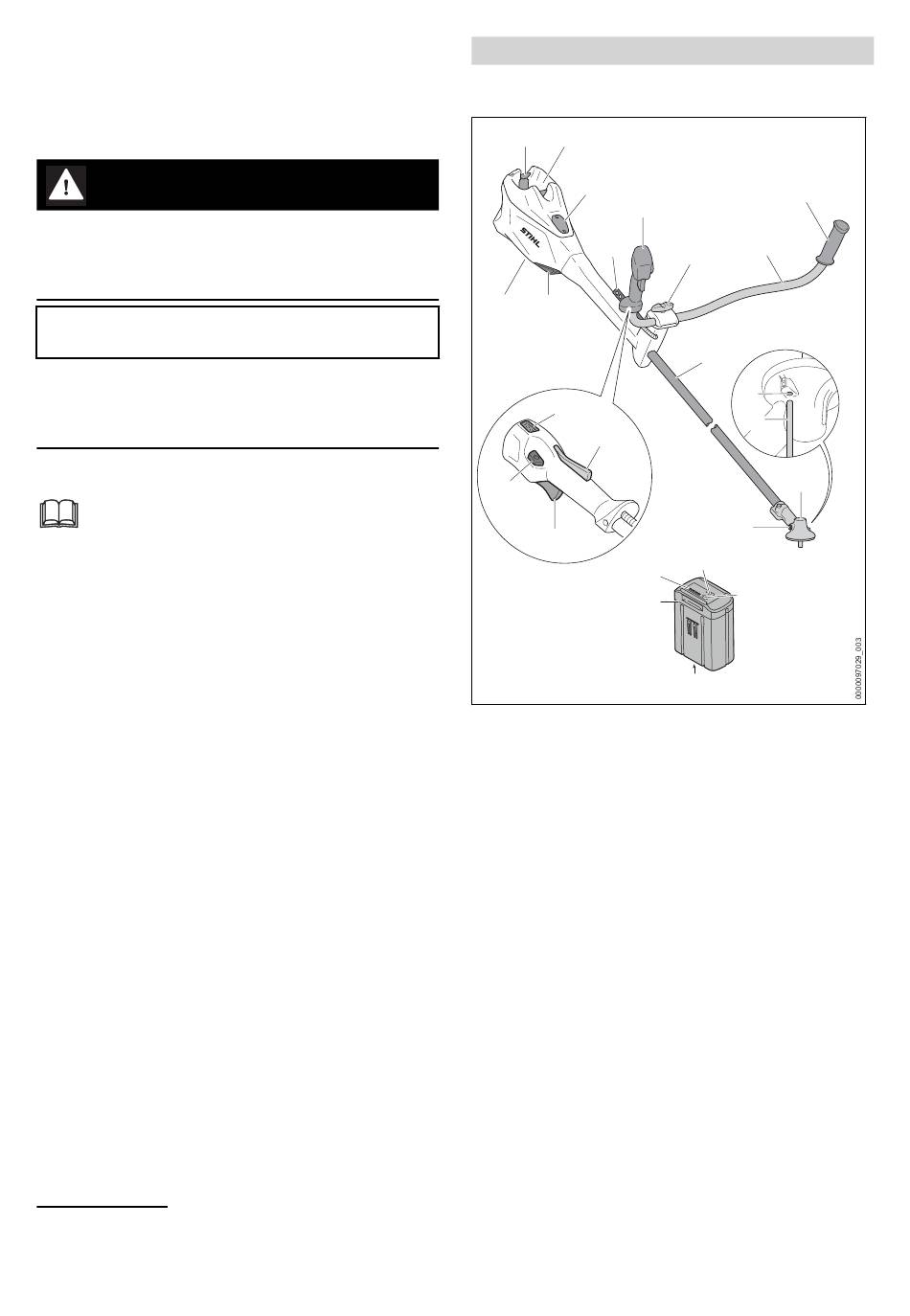

3 Přehled
3.1 Vyžínač a akumulátor
1 2
3
6
5
#
4
10
8
9
7
20
19
1 Aretační páčka
Aretační páčka drží akumulátor v akumuláto‐
rové šachtě.
2 Akumulátorová šachta
Do akumulátorové šachty se vsunuje akumu‐
látor.
2
3 Kryt
Kryt rezervuje místo pro Smart Connec‐
tor 2 A.
4 Vzduchový filtr
Vzduchový filtr filtruje vzduch nasávaný moto‐
rem.
5 Děrovaná lišta
Děrovaná lišta slouží k zavěšení nosného
systému.
6 Ovládací rukojeť
Ovládací rukojeť slouží k ovládání, držení a
vedení vyžínače.
česky
13
12
11
14
15
16
17
18
