česky
► Nasuňte vodicí drážku zástěrky (2) na lištu
univerzálního ochranného krytu (1) tak, aby se
slyšitelně zaaretovala.
► Vsuňte odřezávací nůž (3) do vodicí drážky
zástěrky (2).
► Zašroubujte šroub (4) a pevně jej utáhněte.

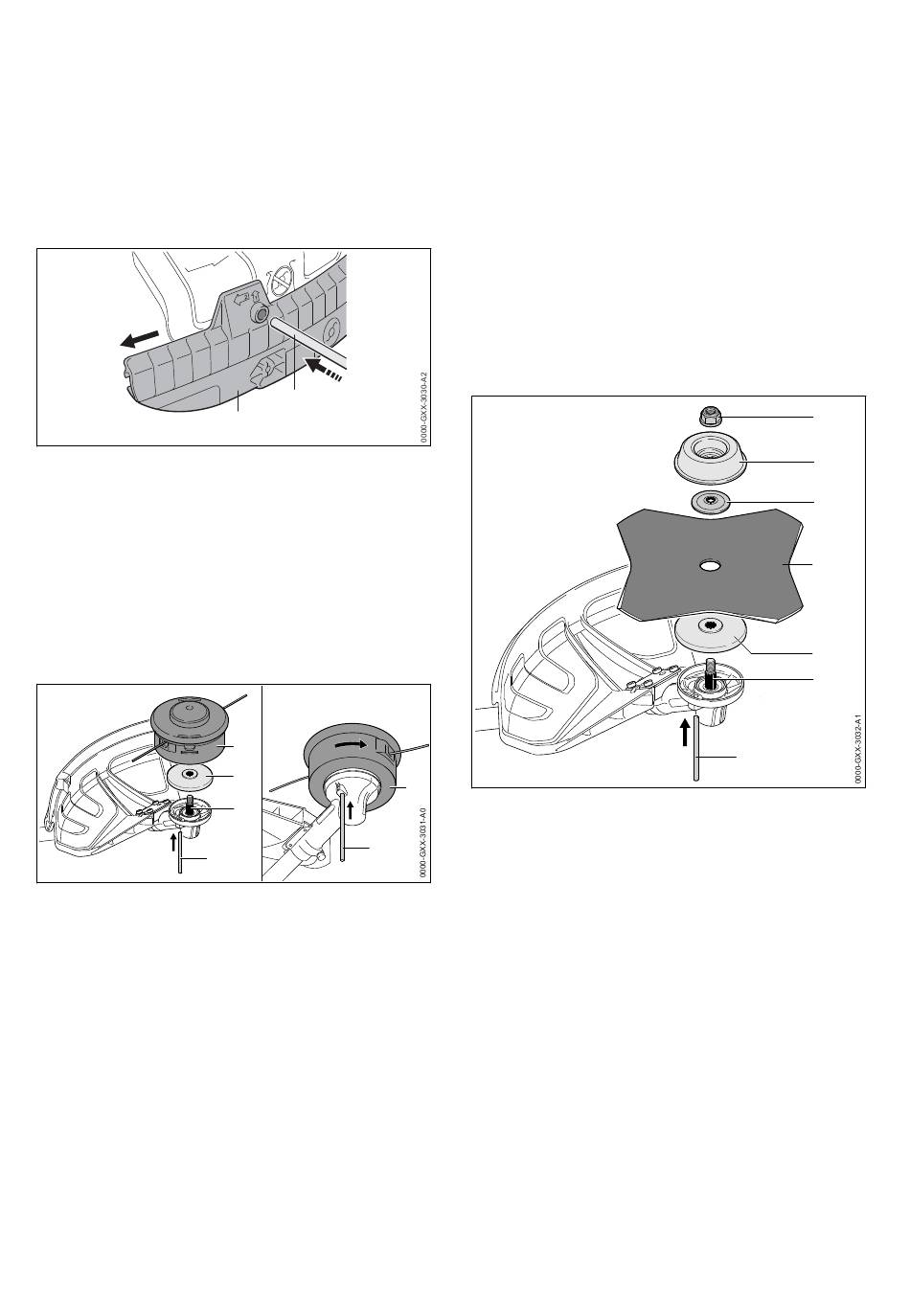

8.3.2 Demontáž zástěrky
► Vypněte vyžínač a vyjměte akumulátor.
► Vsuňte zástrčný trn (2) do otvoru na
zástěrce (1).
► Stáhněte zástěrku (1) se zástrčným trnem (2).
Odřezávací nůž na zástěrce (1) nemusí být opět
demontován.
8.4 Montáž a demontáž žací hlavy
8.4.1 Montáž žací hlavy
► Vypněte vyžínač a vyjměte akumulátor.
► Přítlačný talíř (2) položte na hřídel (3) tak, aby
menší průměr směřoval nahoru.
► Nasaďte žací hlavu (1) na hřídel (3) a rukou jí
otáčejte v protisměru chodu hodinových ruči‐
ček.
► Zamáčkněte zástrčný trn (4) až na doraz do
otvoru a držte ho zamáčknutý.
► Otáčejte žací hlavou (1) v protisměru chodu
hodinových ručiček tak dlouho, až se zástrčný
trn (4) zaaretuje.
Hřídel (3) je zablokována.
► Žací hlavu (1) rukou pevně utáhněte.
► Vytáhněte zástrčný trn (4).
8.4.2 Demontáž žací hlavy
► Vypněte vyžínač a vyjměte akumulátor.
38
2
1
1
2
3
4
4
► Zamáčkněte zástrčný trn až na doraz do
otvoru a držte ho zamáčknutý.
► Otáčejte žací hlavou tak dlouho, až se
zástrčný trn zaaretuje.
Hřídel je zablokována.
► Vyšroubujte žací hlavu ve směru chodu hodi‐
nových ručiček.
► Sejměte přítlačný talíř.
► Vytáhněte zástrčný trn.
8.5 Montáž a demontáž kovových
řezných/žacích nástrojů
8.5.1 Montáž kovového řezného/žacího
nástroje
► Vypněte vyžínač a vyjměte akumulátor.
1
► Položte přítlačný talíř (5) na hřídel (6) tak, aby
menší průměr směřoval nahoru.
► Položte kovový řezný/žací nástroj (4) na pří‐
tlačný talíř (5). Pokud se bude používat pilový
kotouč nebo žací list na trávu s více než 4
břity: ostří břitů vyrovnejte tak, aby jejich směr
odpovídal šipce udávající směr otáčení na
ochranném krytu.
► Položte přítlačný kotouč (3) na kovový řezný/
žací nástroj (4) tak, aby vypouklá strana smě‐
řovala nahoru.
► Položte otočný unášecí talíř (2) na přítlačný
kotouč (3) tak, aby uzavřená strana směřovala
nahoru.
► Zamáčkněte zástrčný trn (7) až na doraz do
otvoru a držte ho zamáčknutý.
► Otáčejte kovovým řezným/žacím nástrojem (4)
v protisměru chodu hodinových ručiček tak
dlouho, až se zástrčný trn (7) zaaretuje.
Hřídel (6) je zablokována.
8 Smontování vyžínače
1
2
3
4
5
6
7
