9 Motorsense für den Benutzer einstellen

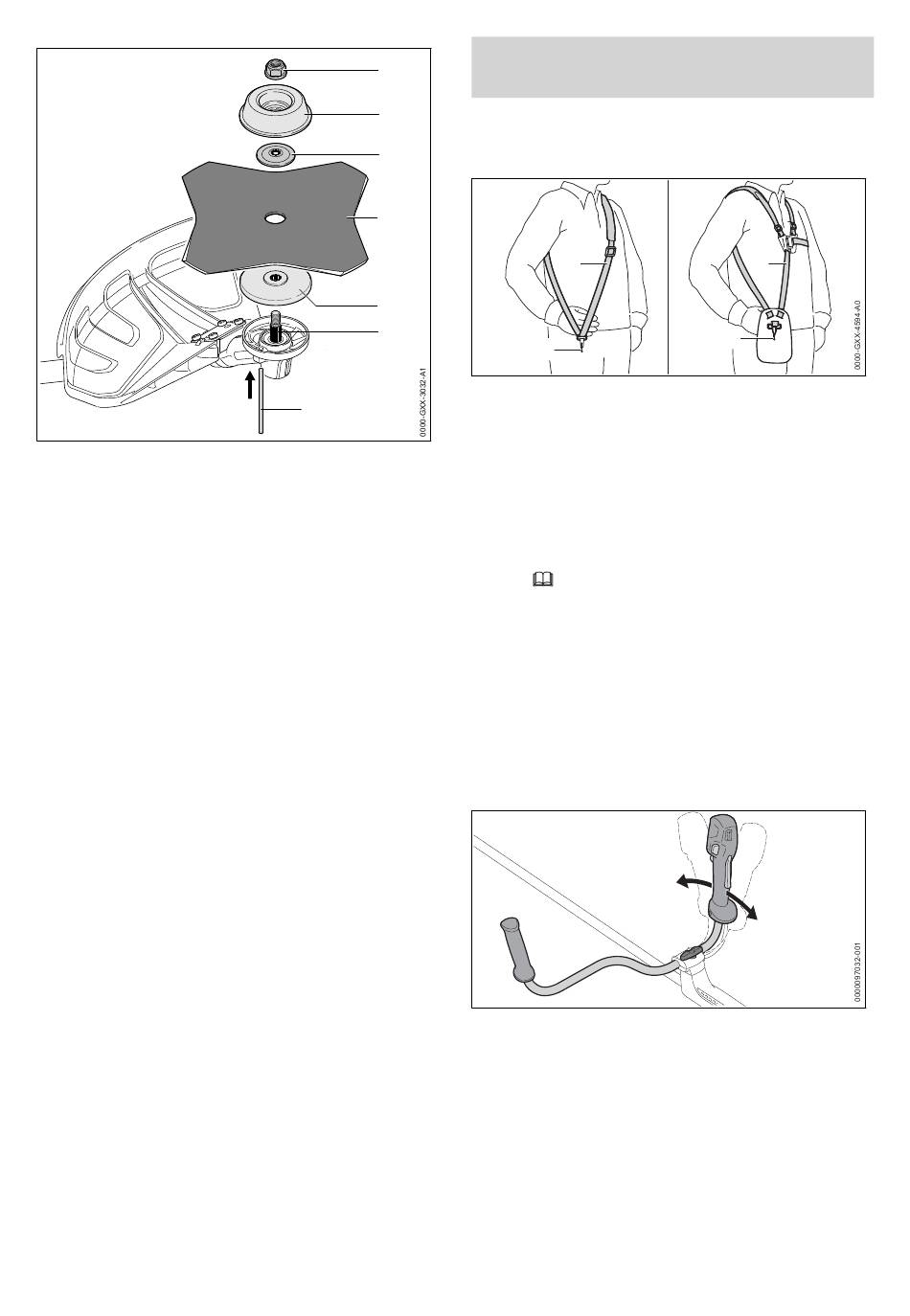

► Druckteller (5) so auf die Welle (6) legen, dass
der kleinere Durchmesser nach oben zeigt.
► Metall-Schneidwerkzeug (4) auf den Drucktel‐
ler (5) legen. Falls ein Kreissägeblatt oder ein
Grasschneideblatt mit mehr als 4 Schneiden
verwendet wird: Schneidkanten so ausrichten,
dass sie in die gleiche Richtung zeigen, wie
der Pfeil für die Drehrichtung auf dem Schutz.
► Druckscheibe (3) so auf das Metall-Schneid‐
werkzeug (4) legen, dass die Wölbung nach
oben zeigt.
► Laufteller (2) so auf die Druckscheibe (3)
legen, dass die geschlossene Seite nach oben
zeigt.
► Steckdorn (7) bis zum Anschlag in die Boh‐
rung drücken und gedrückt halten.
► Metall-Schneidwerkzeug (4) solange gegen
den Uhrzeigersinn drehen, bis der Steckdorn
(7) einrastet.
Die Welle (6) ist blockiert.
► Mutter (1) gegen den Uhrzeigersinn aufdrehen
und fest anziehen.
► Steckdorn (7) abziehen.
8.5.2 Metall-Schneidwerkzeug abbauen
► Motorsense ausschalten und Akku herausneh‐
men.
► Steckdorn bis zum Anschlag in die Bohrung
drücken und gedrückt halten.
► Metall-Schneidwerkzeug solange im Uhrzei‐
gersinn drehen, bis der Steckdorn einrastet.
Die Welle ist blockiert.
► Mutter im Uhrzeigersinn abdrehen.
► Laufteller, Druckscheibe, Metall-Schneidwerk‐
zeug und Druckteller abnehmen.
► Steckdorn abziehen.
0458-602-9821-B
1
2
9.1
3
4
5
6
► Einschultergurt (1) oder Doppelschultergurt (3)
7
► Einschultergurt (1) oder Doppelschultergurt (3)
Weitere Tragsysteme, die verwendet werden
dürfen, sind in dieser Gebrauchsanleitung ange‐
geben,
9.2
Der Zweihandgriff kann abhängig von der Kör‐
pergröße des Benutzers in verschiedene Positio‐
nen eingestellt werden.
► Motorsense ausschalten und Akku herausneh‐
► Motorsense an der Lochleiste in den Karabi‐
► Knebelschraube (1) lösen.
► Zweihandgriff (2) in die gewünschte Position
► Knebelschraube (1) fest anziehen.
9.3
► Motorsense ausschalten und Akku herausneh‐
9 Motorsense für den Benut‐
zer einstellen
Tragsystem anlegen und ein‐
stellen
1
2
aufsetzen.
so einstellen, dass sich der Karabinerha‐
ken (2) etwa eine Handbreit unterhalb der
rechten Hüfte befindet.
22.

Zweihandgriff einstellen

men.
nerhaken des Tragsystems einhängen.
kippen.

Motorsense ausbalancieren

men.
deutsch
3
2
2
1
