B - MONATLICH

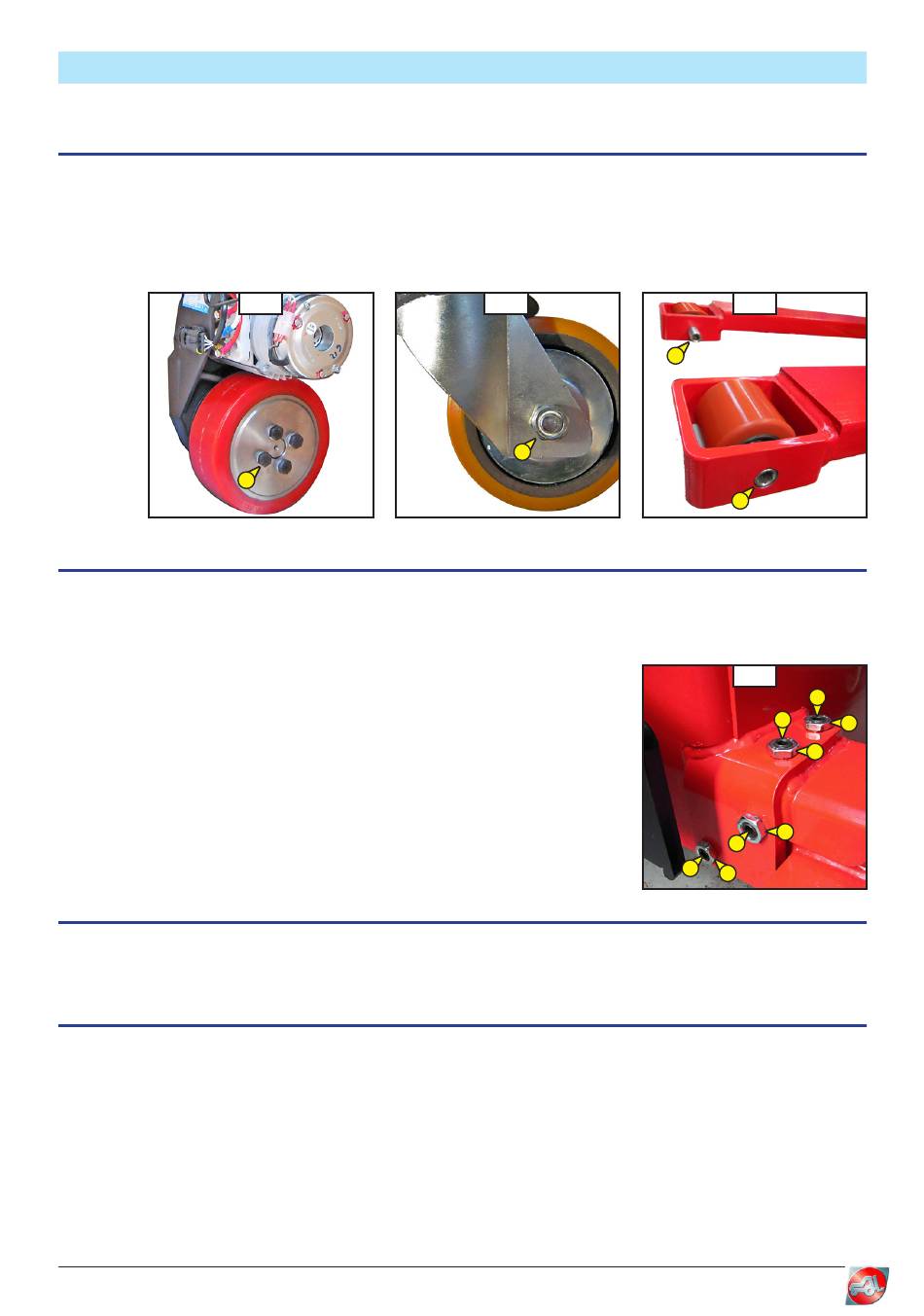

B1 - FESTER SITZ DER RADMUTTERN
Den festen Sitz der Schrauben und Muttern überprüfen :
mit einem Anzugsdrehmoment von 125 Nm (±15%)
- am Antriebsrad
- am Bolzen des Stützrades
- an den Achsen der Laufrollen
B2 - FESTER SITZ DER SCHRAUBEN UND MUTTERN AUS HOLMEN
SK10 LE
Das Spiel zwischen den Holmen und dem Rahmen kontrollieren Wenn nötig, müssen die Holme
auf die gleiche Art und Weise wie folgt eingestellt werden :
- sicherstellen, dass sich der Hubwagen auf einer ebenen Fläche befindet,
- den Hubwagen anschlagen,
- den Hubwagen mit einer Laufkatze anheben,
- die Kontermuttern (1) (Abb B2) lösen,
- die Schrauben (2) und (3) (Abb B2) lösen,
- die Breite der Holme einstellen, dabei die Symmetrie beachten,
- die Schrauben zur Auflage bringen, jedoch nicht festziehen,
- den Hubwagen absetzen,
- die Schrauben (2) (Abb B2) festziehen,
- die Schrauben (3) (Abb B2) festziehen,
- die Kontermuttern (1) (Abb B2) festziehen
B3 - DICHTIGKEIT DER HYDRAULIKANSCHLÜSSE
Die Dichtigkeit aller Hydraulikanschlüsse überprüfen
B4 - VERKABELUNG
Den Zustand der Kabel und elektrischen Anschlüsse überprüfen
2012.12
mit einem Anzugsdrehmoment von 70 Nm (±20%)
mit einem Anzugsdrehmoment von 40 Nm (±20%)
B1/1
1
Wartung - STACKY
Alle vorher beschriebenen sowie alle nachstehenden Wartungsarbeiten durchführen :
(1) (Abb B1/1),
(2) (Abb B1/2),
(3) (Abb B1/3)
B1/2
2
PRÜFEN
B1/3
3
3
PRÜFEN
B2
2
2
1
1
1
3
3
1
PRÜFEN
PRÜFEN
3-11
