Typische Installation

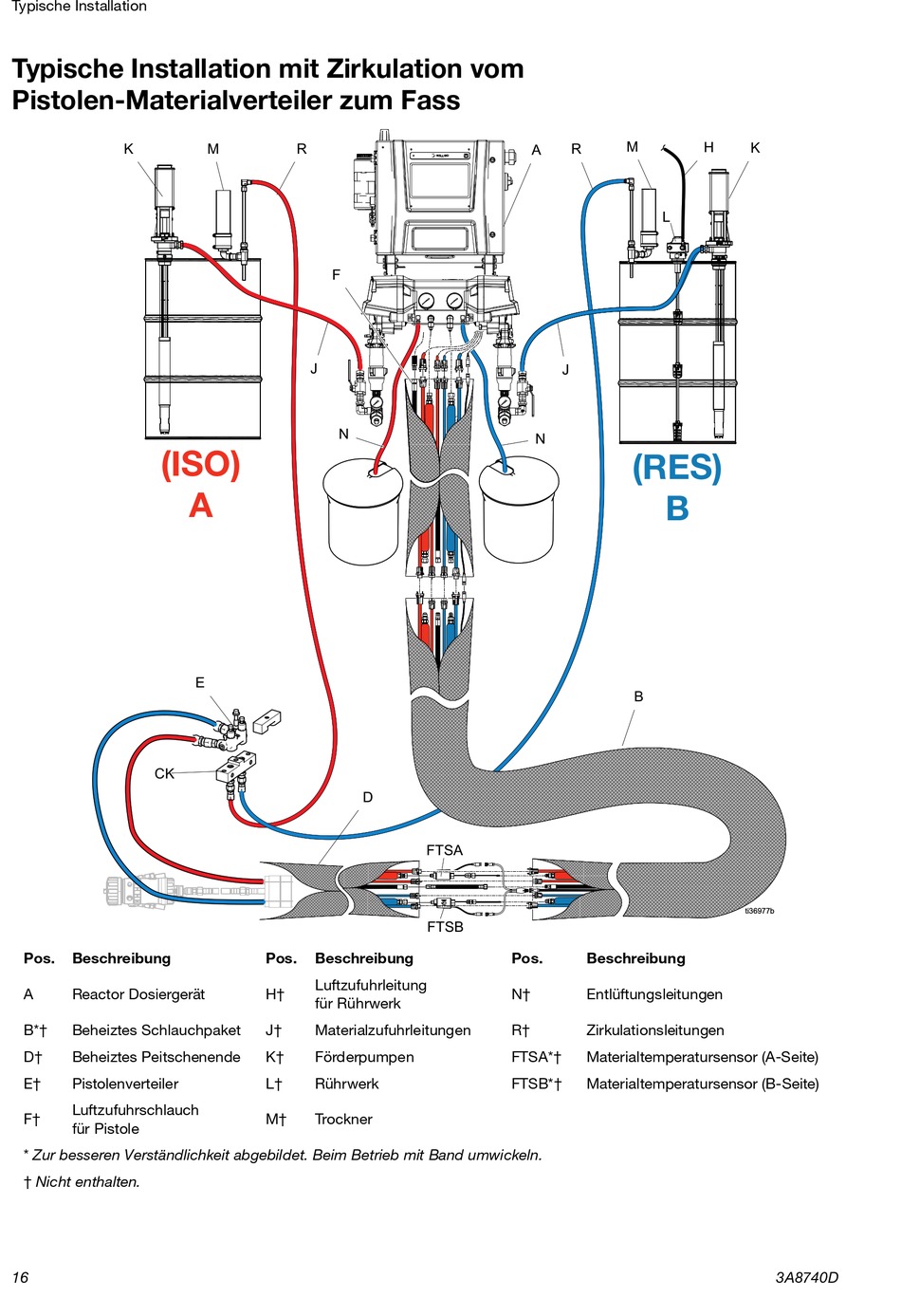

Typische Installation mit Zirkulation vom
Pistolen-Materialverteiler zum Fass
(ISO)
Pos. Beschreibung
A Reactor Dosiergerät
B*† Beheiztes Schlauchpaket
D† Beheiztes Peitschenende
E† Pistolenverteiler
Luftzufuhrschlauch
F†
für Pistole
* Zur besseren Verständlichkeit abgebildet. Beim Betrieb mit Band umwickeln.
† Nicht enthalten.
16
A
Pos. Beschreibung
Luftzufuhrleitung
H†
für Rührwerk
J† Materialzufuhrleitungen
K† Förderpumpen
L† Rührwerk
M† Trockner
(RES)
B
Pos. Beschreibung
N† Entlüftungsleitungen
R† Zirkulationsleitungen
FTSA*† Materialtemperatursensor (A-Seite)
FTSB*† Materialtemperatursensor (B-Seite)
