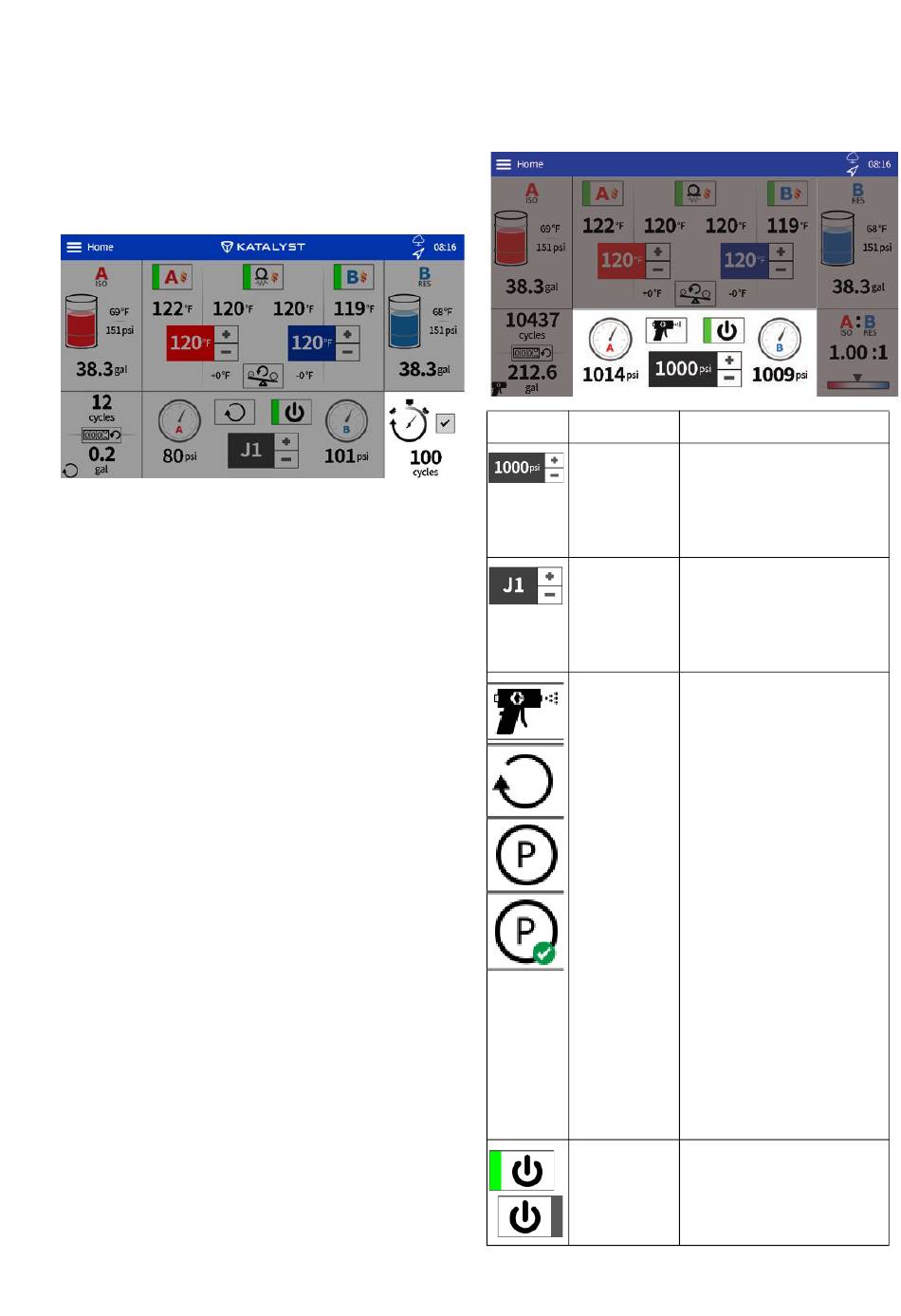

Bedienfeld Tippzyklus-Begrenzung

Das Bedienfeld Tippzyklus-Begrenzung enthält ein
Kontrollkästchen zum Aktivieren/Deaktivieren der Funktion
und einen Countdown für die Zyklusbegrenzung. Tippen Sie
auf das Kontrollkästchen, um die Funktion zu aktivieren.
Wenn diese Funktion aktiviert ist, schaltet sich die Reactor-
Pumpe nach der angegebenen Anzahl von Zyklen ab.
3A8740D
Steuerkonsole Dosiergerät
Die Steuerkonsole für das Dosiergerät enthält
Bedienelemente für den Betrieb der Dosierpumpe.
Symbol Name
Dosierpumpe
Drucksollwert
Dosierpumpe
Tippstufe
Dosierpumpen-
Modi
Dosierpumpe
ein-/
ausschalten
Erweitertes Anzeigemodul (ADM)
Beschreibung
Auf +/- tippen, um den Sollwert
um zehn psi einzustellen.
+/- gedrückt halten, um zu dre-
hen. Auf die Zahl tippen, um ein
Pop-up-Fenster zu öffnen und
den Sollwert direkt einzugeben.
Auf +/- tippen, um die Tippstufe
um eine Stufe zu erhöhen.
+/- gedrückt halten, um zu dre-
hen. Auf die Zahl tippen, um ein
Pop-up-Fenster zu öffnen und
die Tippstufe direkt einzugeben.
Antippen, um den Modus der
Dosierpumpe auszuwählen.
Spritzen: wird verwendet, um
Material unter Druck zu setzen
und zu spritzen. Pumpe fährt
auf Drucksollwert.
Tippen: zum Umwälzen/Sprit-
zen von Material. Die Pumpe
fährt zur Tippstufe.
Parken: dient zum Parken der
elektrischen Förderpumpen und
der Dosierpumpe. Das Parken
dient dazu, die Lebensdauer der
Dichtungen der Dosierpumpe
zu verlängern und den
ProConnect für die elektrischen
Förderpumpen (falls vorhanden)
zu erleichtern.
HINWEIS: Der Parkvorgang wird
gestartet, wenn der Parkmodus
aus einem anderen Modus auf-
gerufen wird. Das Parksymbol
blinkt rot, während der Parkvor-
gang läuft.
Geparkt: zeigt an, dass ein
Parkvorgang erfolgreich abge-
schlossen wurde.
Antippen, um den Zustand der
Dosierpumpe umzuschalten.
