Mobilfunkmodul installieren

HINWEIS: Die Installation des Mobilfunkmodul ist für die
Verwendung der Reactor Connect-App erforderlich.
HINWEIS: Das Mobilfunkmodul ist ein optionales Zubehör,
das in den Modellen Reactor Pro und Elite enthalten ist.
1. Den Hauptschalter (MP) auf AUS stellen.
Die Eingangsspannung an der Spannungsquelle
abklemmen.
2. Die Tür des Elektrogehäuses öffnen.

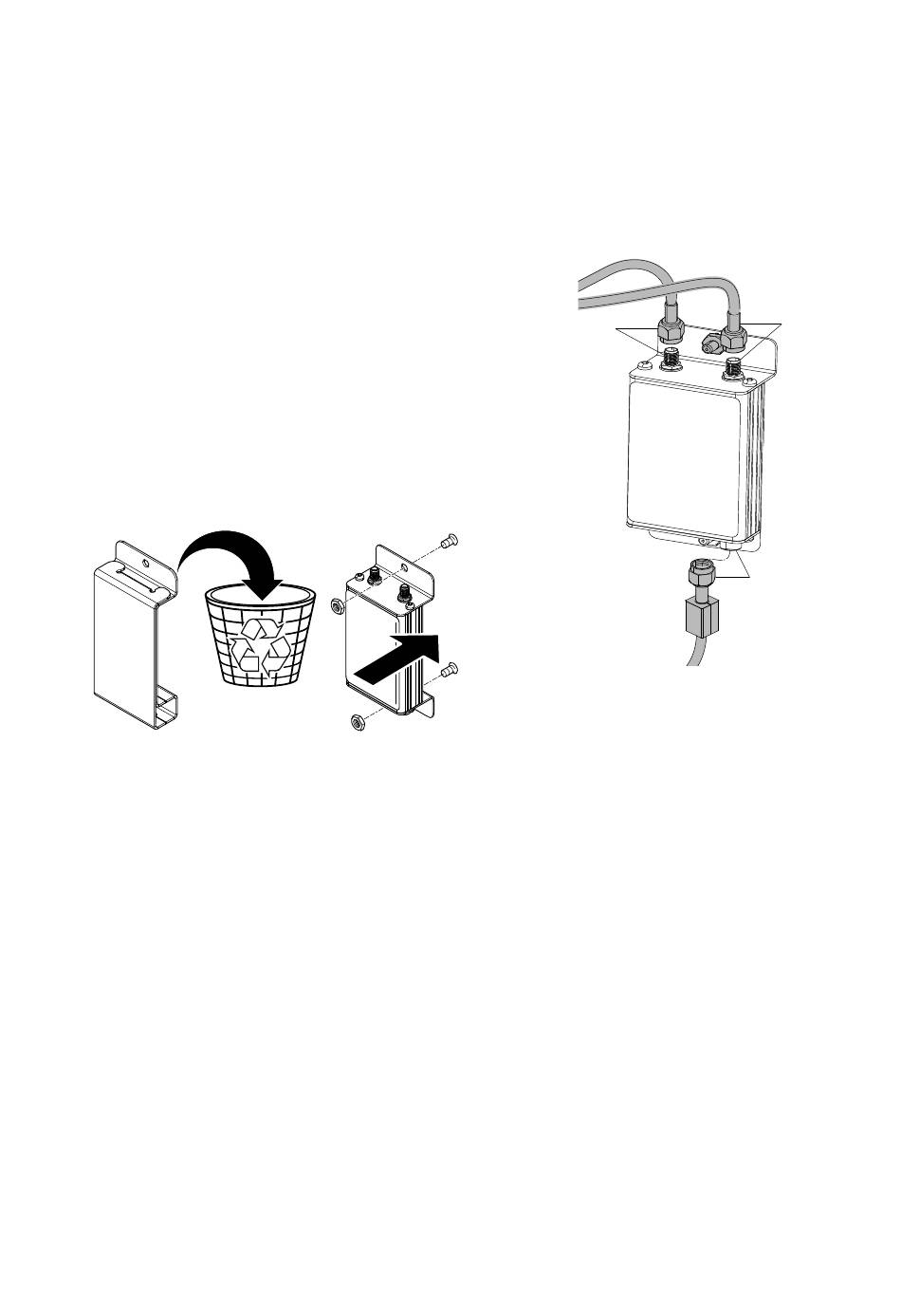

3. Die Pappeinlage an der Montagestelle des Zellenmoduls
entfernen.
HINWEIS: Mit dem Entfernen der Pappeinlage
bestätigen Sie, dass Sie die Reactor-
Bedienungsanleitung, die Nutzungsbedingungen
für die Reactor Connect-App und die Reactor
Connect-Datenschutzerklärung verstanden haben.
4. Installieren Sie das Zellenmodul mit den mitgelieferten
Muttern an der Montagestelle des Zellmoduls.
3A8740D
5. Das Mobilfunkantennenkabel (ZE) am Mobilfunkmodul
anschließen. Handfest ziehen.
6. Das GPS-Antennenkabel (ZD) am Mobilfunkmodul
anschließen. Handfest ziehen.
7. Das serielle Kommunikationskabel (ZF) vom ADM (G)
am Mobilfunkmodul anschließen.
8. Die Schaltkastentür mit den Türriegeln verschließen.
ti39867a
Einrichtung des Geräts
ZE
ZF
ZD
