Bei Annäherung an einen Kabelfehler wird das Kabelfehler-Sig-
nal (Zahlenwert) größer (Abb. 31 und Abb. 33).
Genau über einem Kabelfehler wechselt der Richtungspfeil sei-
ne Richtung. Der Kabelfehler befindet sich dann mittig unter der
Schrittspannungssonde (Abb. 33).

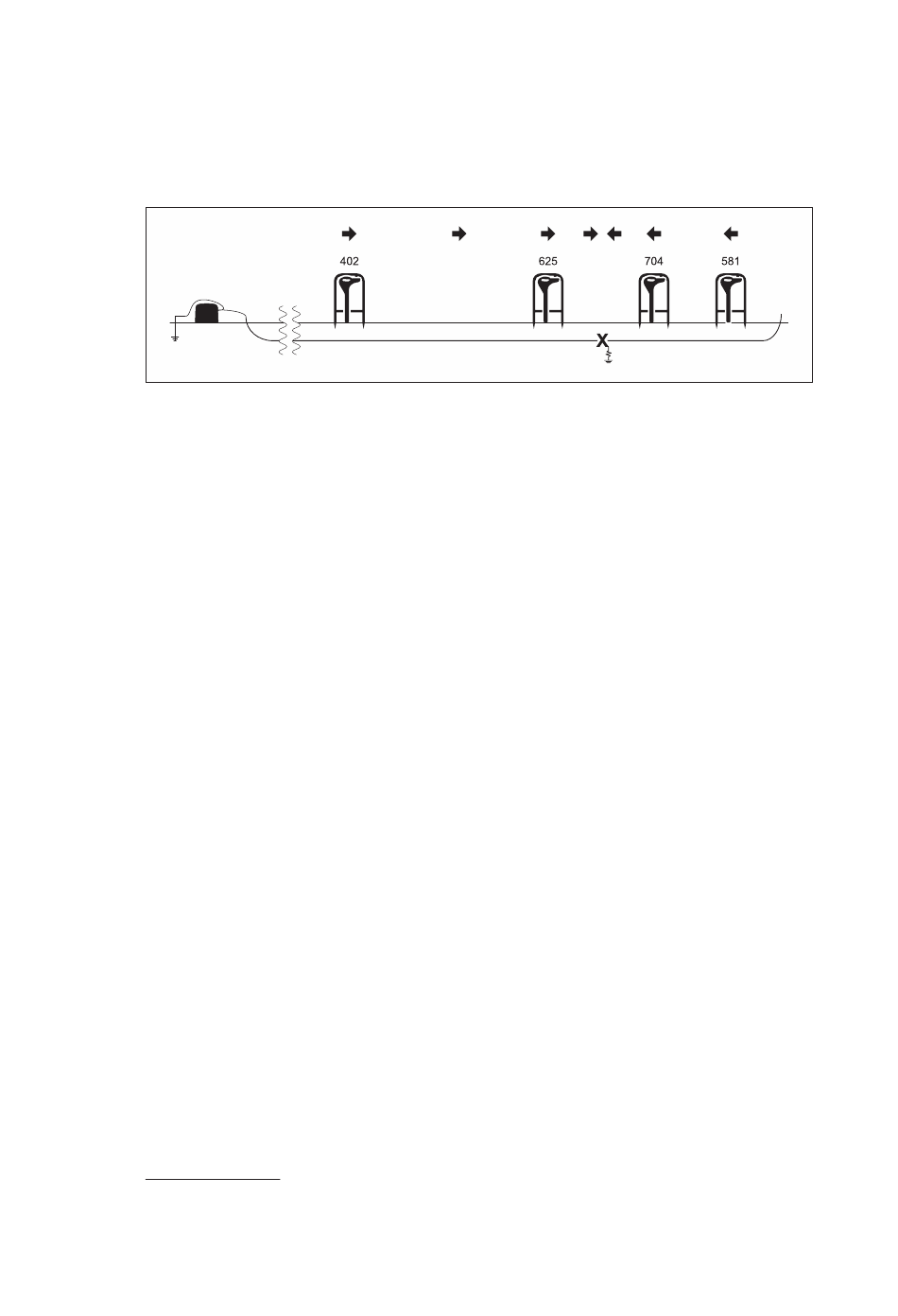

Abb. 33: Kabelfehler mit Schrittspannungssonde orten
11.1.2
Kabelfehler orten
Empfänger und Generator sind ausgeschaltet. Der Leitungs-
verlauf ist bekannt.
1. Klemmen Sie die Versorgungsleitung, die auf Kabelfehler un-
tersucht werden soll, fachgerecht ab.
2. Am Generator.
a) Schließen Sie das Y-Kabel an.
b) Schließen Sie das schwarze Kabel des Y-Kabels am Erd-
c) Schließen Sie das rote Kabel des Y-Kabels an der Versor-
d) Schalten Sie den Generator ein.
e) Wählen Sie im Menü: Optionen > Störungsmodus > Ak-
f) Passen Sie gegebenenfalls die Leistungsstufe an.
3. Am Empfänger.
a) Schalten Sie den Empfänger ein.
SEWERIN empfiehlt, bevor Sie mit der Kabelfehlerortung beginnen: Or-
1
ten Sie zuerst die Leitung und markieren Sie deren Verlauf.
82 │ 11 Orten mit speziellem Zubehör
spieß an.
gungsleitung an.
tiviert.
