● Auf einer Leitung, auf die der Strom überspringt, fließt der
Strom zum Generator hin.
Bei eingeschalteter Richtungserkennung wird die Richtung des
Stromflusses am Empfänger durch einen Pfeil an der Kompass-
nadel gezeigt (Abb. 26).

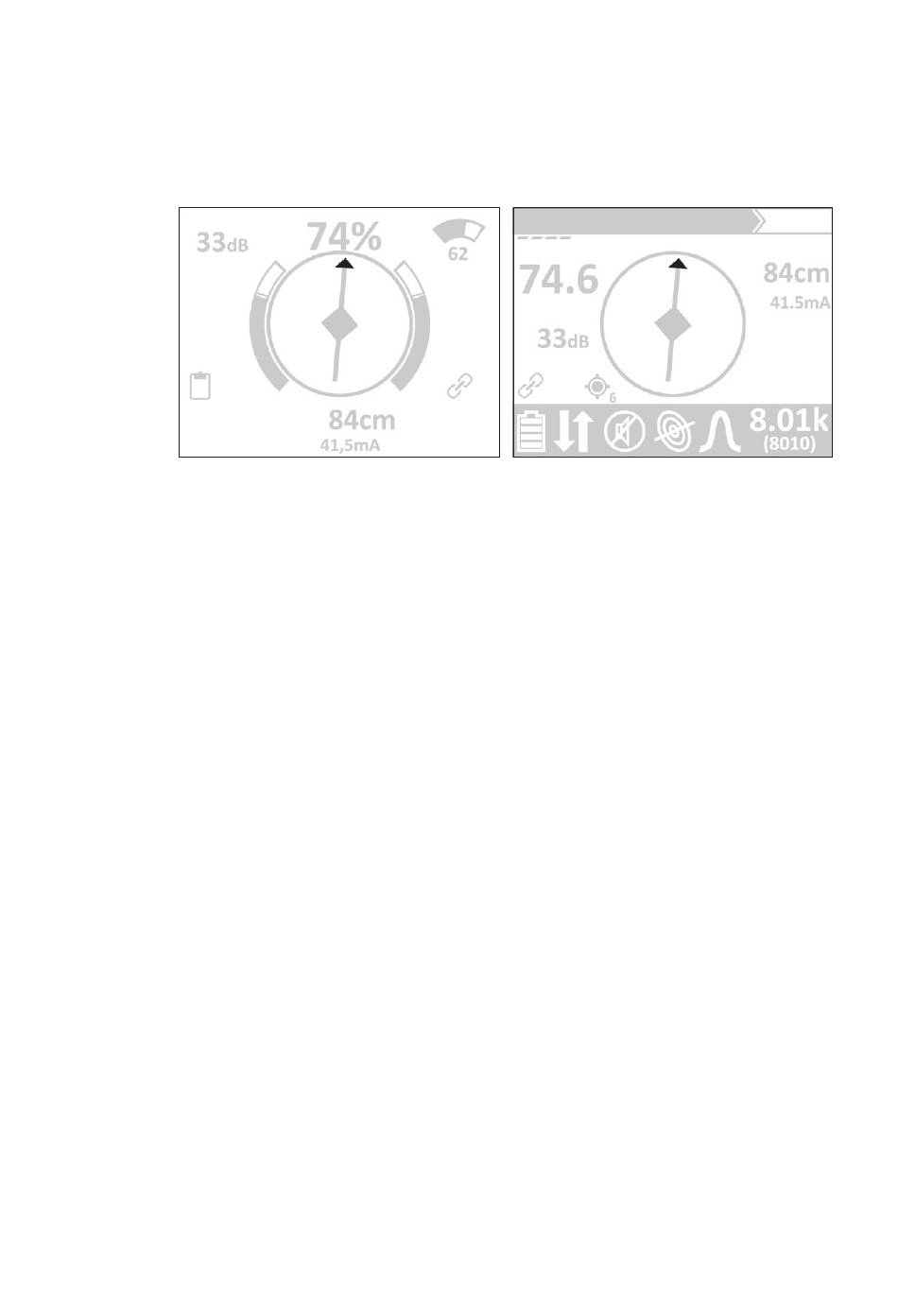

Abb. 26: Display des Empfängers – Richtungserkennung (Pfeil an Kom-
passnadel)
Bild links:
Bild rechts:
Empfänger und Generator sind eingeschaltet und verknüpft.
Auf einer besendeten Leitung wurde mindestens ein Mess-
punkt geortet.
1. Am Generator:
− Aktivieren Sie die Richtungserkennung.
a) Schließen Sie einen Kabelsatz an.
b) Wählen Sie im Menü: Einstellungen > Ausgang >
Richtung aktiviert > Aktiviert.
Auf dem Display des Generators erscheint das Symbol
Richtungserkennung.
2. Am Empfänger:
a) Wählen Sie folgende Einstellungen:
− Ortungsmodus: Leitung
− Antenne:
− Frequenz:
Auf dem Display erscheint das Symbol Richtungserken-
nung.
Nutzeroberfläche UtiliGuard2
Nutzeroberfläche Klassisch
Doppelt, Einzeln oder Null
8 – 10 kHz
8 Aktive Ortung von Leitungen │ 71
