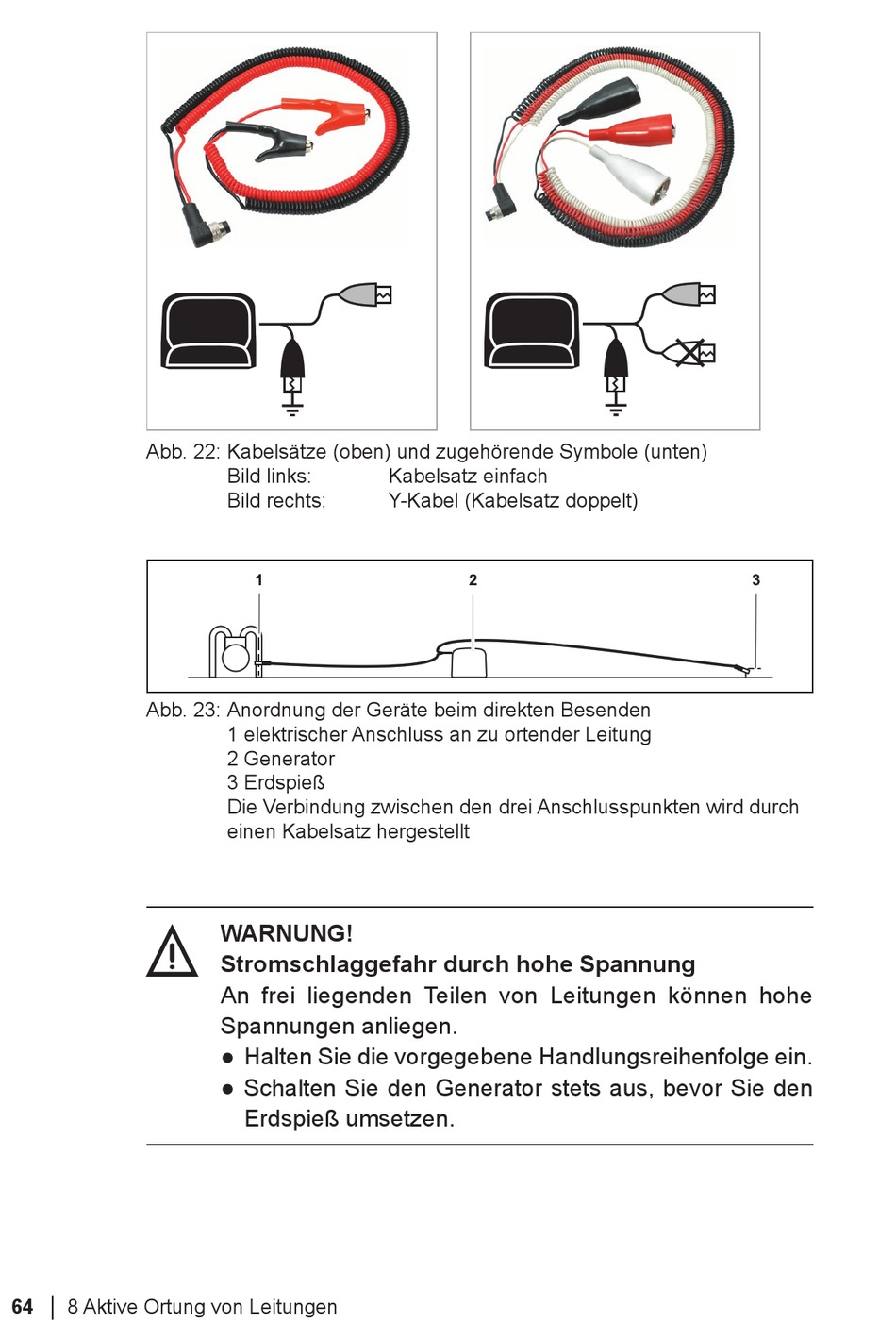

Abb. 22: Kabelsätze (oben) und zugehörende Symbole (unten)
Abb. 23: Anordnung der Geräte beim direkten Besenden
A
64 │ 8 Aktive Ortung von Leitungen
Bild links:
Kabelsatz einfach
Bild rechts:
Y-Kabel (Kabelsatz doppelt)
1 elektrischer Anschluss an zu ortender Leitung
2 Generator
3 Erdspieß
Die Verbindung zwischen den drei Anschlusspunkten wird durch
einen Kabelsatz hergestellt
WARNUNG!
Stromschlaggefahr durch hohe Spannung
An frei liegenden Teilen von Leitungen können hohe
Spannungen anliegen.
● Halten Sie die vorgegebene Handlungsreihenfolge ein.
● Schalten Sie den Generator stets aus, bevor Sie den
Erdspieß umsetzen.
