3.4.1.1 Annäherung an ein Ortungsobjekt (Kompass)

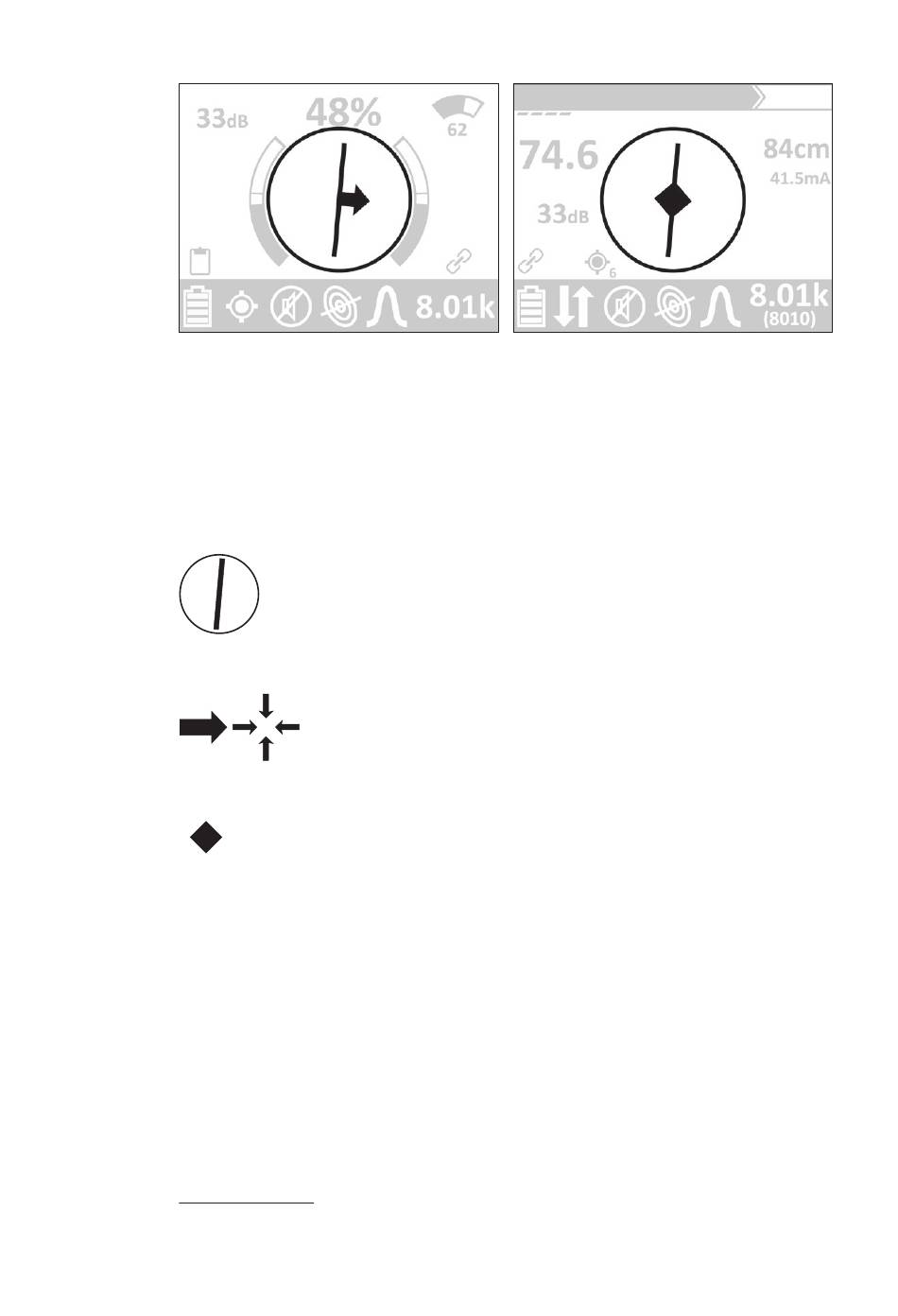

Abb. 6: Display des Empfängers – Kompass
Bei Annäherung an ein Ortungsobjekt können folgende grafische
Elemente erscheinen
Gilt nicht für passive Ortung im Ortungsmodus Funk/Radio.
1
Bild links: Nutzeroberfläche UtiliGuard2 (hier: mit Rich-
tungspfeil)
Bild rechts: Nutzeroberfläche Klassisch (hier: mit Raute)
:
1
Kompass mit Kompassnadel
– Die Kompassnadel zeigt die Lage der Leitung.
Richtungspfeile
– Der Empfänger muss in die angezeigte Rich-
tung bewegt werden.
– Je kürzer der Pfeil, desto kleiner die Entfer-
nung zum Ortungsobjekt.
Raute
– Der Empfänger befindet sich genau über dem
Ortungsobjekt.
3 Empfänger UT 9200/9100 R │ 15
