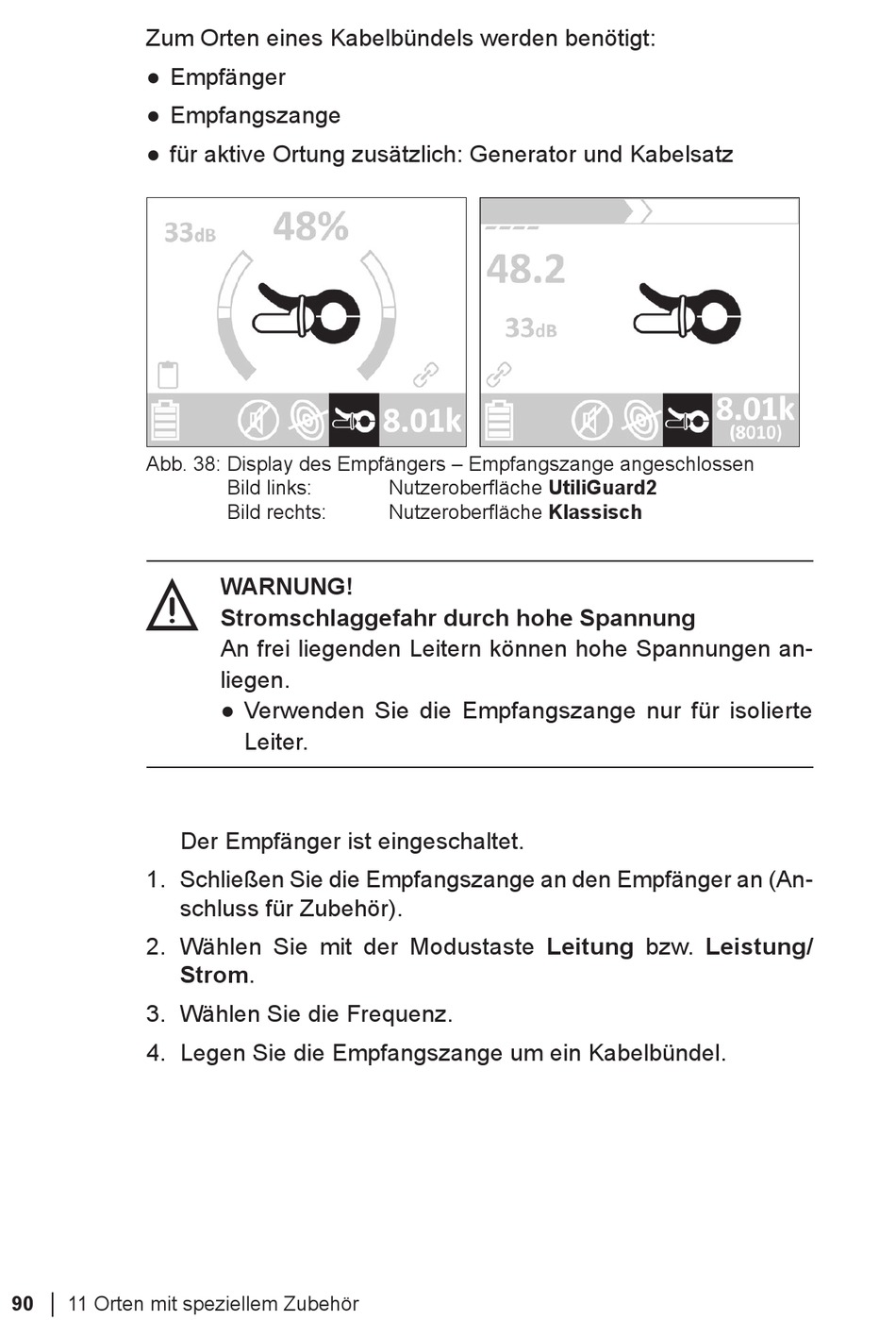

Zum Orten eines Kabelbündels werden benötigt:
● Empfänger
● Empfangszange
● für aktive Ortung zusätzlich: Generator und Kabelsatz
Abb. 38: Display des Empfängers – Empfangszange angeschlossen
A
Der Empfänger ist eingeschaltet.
1. Schließen Sie die Empfangszange an den Empfänger an (An-
schluss für Zubehör).
2. Wählen Sie mit der Modustaste Leitung bzw. Leistung/
Strom.
3. Wählen Sie die Frequenz.
4. Legen Sie die Empfangszange um ein Kabelbündel.
90 │ 11 Orten mit speziellem Zubehör
Bild links:
Nutzeroberfläche UtiliGuard2
Bild rechts:
Nutzeroberfläche Klassisch
WARNUNG!
Stromschlaggefahr durch hohe Spannung
An frei liegenden Leitern können hohe Spannungen an-
liegen.
● Verwenden Sie die Empfangszange nur für isolierte
Leiter.
