Versatztiefe bestimmen
Ergänzend zur einfachen Tiefenbestimmung kann die sogenann-
te Versatztiefe bestimmt werden. Der Empfänger bestimmt dabei
auch die Entfernung zum Ortungsobjekt. Abb. 9 zeigt die Darstel-
lung der Versatztiefe auf dem Display.
Die Funktion ist in folgenden Fällen nützlich:
● Hindernisse oberhalb einer zu ortenden Leitung verhindern die
direkte Tiefenbestimmung
● Ergebnisse einer einfachen Tiefenbestimmung sollen auf Plau-
sibilität geprüft werden

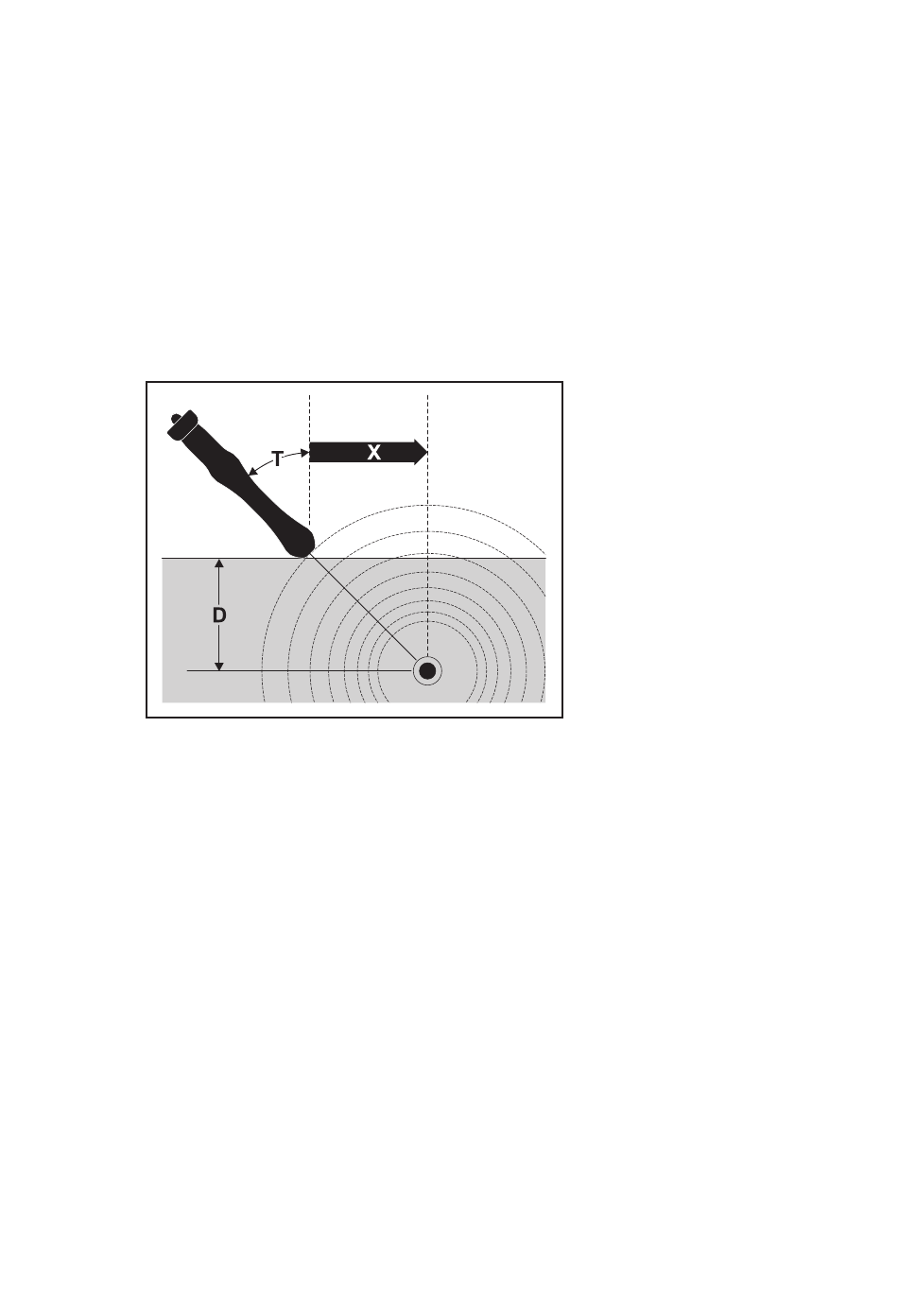

Abb. 21: Bestimmung der Versatztiefe mittels Triangulation
Die Versatztiefe kann automatisch oder manuell bestimmt wer-
den.
Versatztiefe automatisch bestimmen
Die Versatztiefe wird automatisch bestimmt, wenn am Empfän-
ger die Einstellungen für die Tiefe und für die Versatztiefe wie
folgt sind:
● Konfiguration > Optionen > Autom. Tiefe > Automatisch
UND
● Konfiguration > Optionen > Versatztiefe > Ein
58 │ 7 System im Einsatz
D Tiefe des Ortungsobjekts
X Entfernung Empfänger – Ortungsobjekt
T Neigungswinkel des Empfängers (zwischen 10° und 60°)
