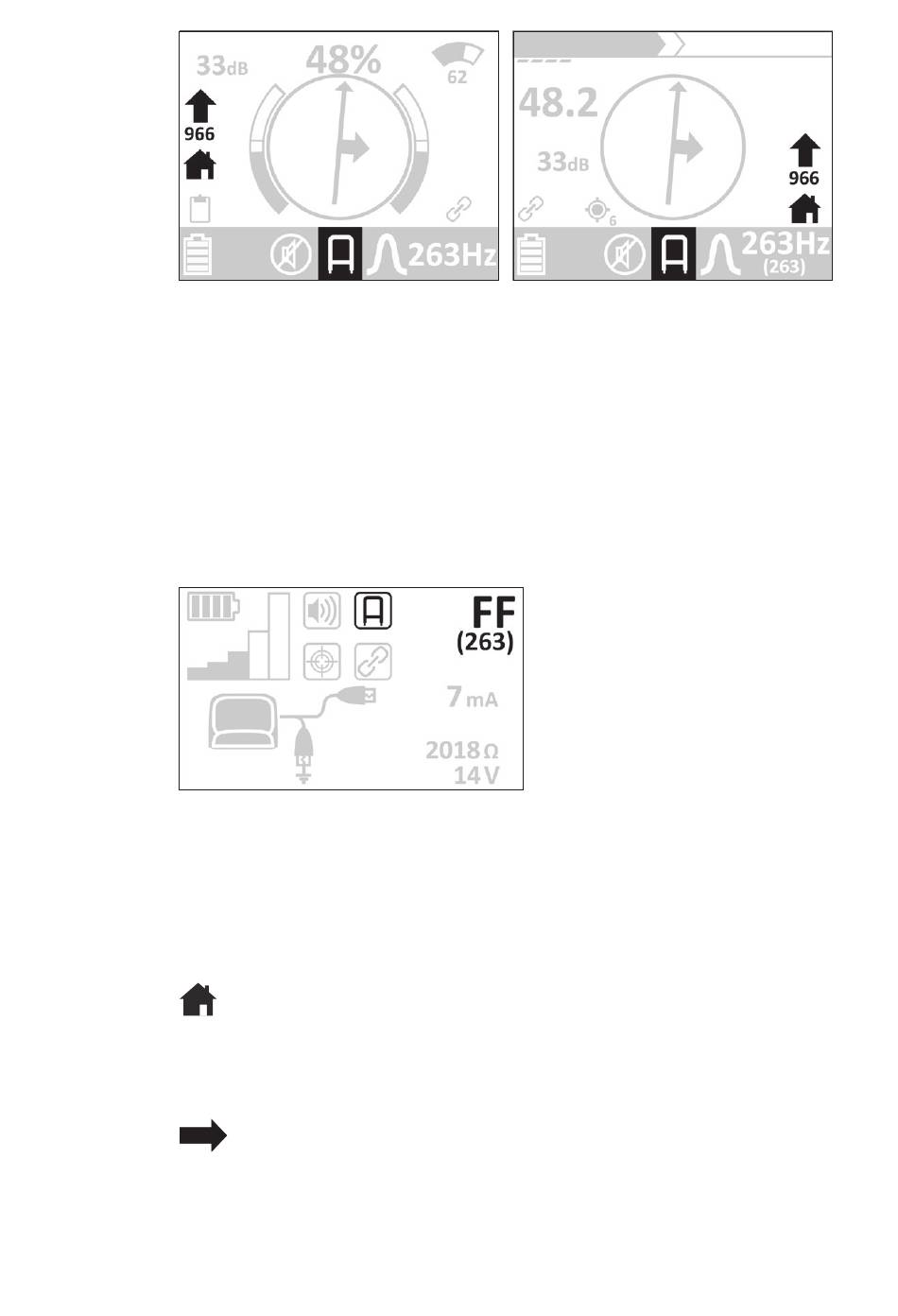

Abb. 31: Display des Empfängers – Schrittspannungssonde angeschlos-
Die Versorgungsleitung, die auf Kabelfehler untersucht werden
soll, muss direkt besendet werden (Kap. 8.1.1). Auf dem Dis-
play des Generators wird bei aktivierter Schrittspannungssonde
statt der Frequenz die Abkürzung FF (Fault Finder) angezeigt
(Abb. 32).
11.1.1
Annäherung an einen Kabelfehler
Bei Annäherung an einen Kabelfehler können auf dem Display
des Empfängers folgende grafische Elemente erscheinen:
sen (hier: Kabelfehler-Signal 966)
Bild links:
Nutzeroberfläche UtiliGuard2
Bild rechts:
Nutzeroberfläche Klassisch
Bezugspunkt
– Der Empfänger benötigt eine Information zur
Richtung des Stromflusses.
Richtungspfeile
– Empfänger und Schrittspannungssonde müs-
sen in die angezeigte Richtung bewegt wer-
den.
Abb. 32: Display des Generators
– Schrittspannungssonde ange-
schlossen (hier: Symbol Schritt-
spannungssonde, FF (263))
11 Orten mit speziellem Zubehör │ 81
