- Seite 1 Betriebs- anleitung...
- Seite 2 Messbare Erfolge mit Geräten von SEWERIN Sie haben sich für ein SEWERIN-Qualitätsprodukt entschieden – eine gute Wahl! Unsere Geräte zeichnen sich durch optimale Leistung und Wirtschaft- lichkeit aus. Sie entsprechen nationalen und internationalen Richtlinien. Das garantiert Ihnen hohe Sicherheit beim Arbeiten.

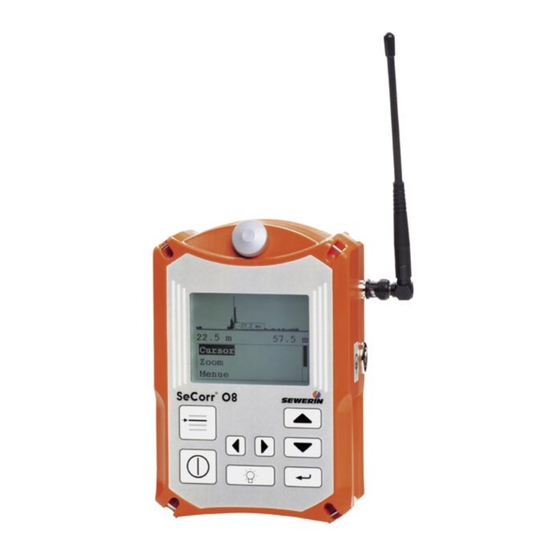

- Seite 3 Abbildung SeCorr 08 Drehgeber Zentralbild Menütaste Pfeiltasten Einschalttaste Eingabetaste Lichttaste...
- Seite 4 Abbildung RT 06 Filtertaste (4) LED (6), Metall, LED (5), Kunststoff, Breitband Tiefpass Stromanschluss (3) Mikrofonanschluss (2) RT 06 Status-LED (1)
- Seite 5 Betriebsanleitung SeCorr® 08 15.03.2006 – V 3.X – 103476 – de...
- Seite 6 Hermann Sewerin GmbH durchgeführt werden. Eigenmächtige Veränderungen des Produktes schließen eine Haftung des Herstellers für Schäden aus. Nur Zubehör von der Hermann Sewerin GmbH darf mit dem Produkt ver- wendet werden. Bei Reparaturen sind die von uns freigegebenen Ersatzteile zu verwenden.
-
Seite 7: Inhaltsverzeichnis
Inhalt Seite Funktionsbeschreibung ............1 Verwendung ................1 Inbetriebnahme ...............2 Erste Inbetriebnahme ..............2 Einschalten / Ausschalten ............2 Kanalzuordnung ................3 Funksender RT 06 ..............5 Bedienelemente ...............6 Einschalttaste ................6 Drehgeber .................6 Eingabetaste ................7 Menütaste .................7 Pfeiltasten links/rechts ..............7 Pfeiltaste auf/ab ................7 Lichttaste ...................8 Kontrast einstellen ..............8 Durchführen einer Korrelationsmessung ......9 Rohrdaten eingeben ..............9 Messung starten ..............10... - Seite 8 Inhalt Seite Menü ..................20 Menüstruktur ................20 Hören ..................21 7.2.1 AQUAPHON .................21 7.2.1.1 Anzeige ................22 7.2.1.2 Tastenbelegung ..............23 7.2.1.3 Empfindlichkeit ..............23 Datei ..................23 7.3.1 Speichern ................23 7.3.2 Öffnen ..................24 7.3.3 Löschen ................25 Filtern ..................25 7.4.1 Automatische Filterung ............25 7.4.2 Manuelle Filterung ..............25 7.4.3 Setup ..................28 7.4.3.1...
- Seite 9 Inhalt Seite Möglichkeiten der Optimierung der Messergebnisse .....37 Anzahl der Mittelungen ändern ..........37 Filter einsetzen ................37 Automatische Filterung ............38 Ankopplung der Mikrofone überprüfen ........38 Zubehör einsetzen ..............38 Standort verändern ..............38 Zeit sparen ................38 Kommunikation mit dem PC ..........39 Voraussetzungen ..............39 Software installieren und Verbindungen herstellen ....39 Technische Daten ..............41 Zubehör ..................42...
-
Seite 10: Funktionsbeschreibung
1 Funktionsbeschreibung Funktionsbeschreibung Verwendung Mit dem Korrelator SeCorr 08 können Sie Leckstellen an erd- verlegten Druckleitungssystemen nach dem Korrelationsprinzip orten. Empfindliche Mikrofone nehmen die Leckgeräusche an zugänglichen Armaturen auf und übertragen sie per Funk an den Korrelator. Mit Hilfe der Fast-Fourier-Transformation (FFT = mathematische Rechenvorschrift) berechnet dann der SeCorr 08 die Leckposi- tion. -
Seite 11: Inbetriebnahme
Inbetriebnahme Erste Inbetriebnahme Achtung! Vor der ersten Inbetriebnahme müssen die Akkus des SeCorr 08 und RT 06 einmal komplett geladen werden. Eine Teilladung der Akkus kann dazu füh- ren, dass die Kapazität und damit die Einsatzzeit des Akkus vermindert werden. -
Seite 12: Kanalzuordnung
Rechts A u s f ü h r u n g m i t Direkter Anschluss Oranger einem Funkkanal des Mikrofons an Funksender 2 den SeCorr 08 Ausführung mit zwei Blauer Oranger Funkkanälen Funksender 1 Funksender 2 Nur ein Funksender genutzt (z. - Seite 13 Korrelations- messung links und rechts von der Korrelationsfunktion angezeigt. Hinweis: Bei einer SeCorr 08-Ausführung mit zwei Funk- sendern kann ein Mikrofon auch direkt an den SeCorr 08 angeschlossen werden, z. B. wenn ein Funksender defekt ist (siehe auch Kap. 7.8.5).
-
Seite 14: Funksender Rt 06
Aktivfi lters ZF01 ist an- geraten, wenn Störgeräusche herausgefi ltert werden sollen oder wenn nur ein bestimmter akustischer Frequenzbereich zum Korrelator SeCorr 08 übertragen werden soll. ACHTUNG! Schließen Sie unbedingt immer zuerst den Sensor an den Messpunkt an (Mikrofon an den Schieber, Hydranten usw. -
Seite 15: Bedienelemente
3 Bedienelemente Bedienelemente Einschalttaste Zum Einschalten und Ausschal- ten die Taste gedrückt halten, bis der SeCorr 08 reagiert. Kurzes Drücken stoppt die ak- tuelle Funktion (z. B. laufende Korrelation). Wenn Sie sich innerhalb des Menüs befinden, wird durch einen kurzen Druck auf die Einschalttaste die höhere... -
Seite 16: Eingabetaste
3 Bedienelemente Eingabetaste Durch Druck auf diese Taste wird die aktuell ausgewählte Funktion ausgeführt. Wenn Sie im Menü die Funktion „Abbre- chen“ wählen, gehen Sie in den Zentralbildschirm zurück. Menütaste Durch Druck auf diese Taste wird das Menü (s. Kap. 7) auf- gerufen. -
Seite 17: Lichttaste
3 Bedienelemente Lichttaste Mit der Lichttaste wird die Be- leuchtung ein- und ausgeschal- tet. Nach einer eingestellten Zeit schaltet sie sich automatisch aus (s. Kap. 7.8.6). Kontrast einstellen Der Kontrast der Anzeige wird automatisch in Abhängigkeit zur Temperatur gesteuert. Sie können den Kontrast manuell einstellen, indem Sie die Licht- taste festhalten und anschlie- ßend die Pfeiltaste auf bzw. -
Seite 18: Durchführen Einer Korrelationsmessung
4 Durchführen einer Korrelationsmessung Durchführen einer Korrelationsmessung Rohrdaten eingeben Zur Vorbereitung jeder Messung müssen die Rohrdaten einge- geben werden. Mit den Pfeiltasten den Menü- punkt „Rohrdaten“ auswählen und mit der Eingabetaste bestätigen. Eine Abfrage nach der Anzahl der Rohrabschnitte erscheint. -
Seite 19: Messung Starten
auch für den zweiten und dritten Rohrabschnitt wieder- holen. Hinweis: Der SeCorr 08 kann neben der Standardanwendung „Kreuzkorrelation“ auch „Autokorrelation“ durchfüh- ren, s. Kap. 7.6.5! Messung starten Diese Funktion muss gewählt werden, wenn eine Messstrecke das erste Mal gemessen wird. Oder nach einer ersten Mes- sung, wenn während der ersten Messung Fehler aufgetreten... -
Seite 20: Ergebnis Bewerten
4 Durchführen einer Korrelationsmessung Je nach Einstellung (siehe Kap. 7.6.2) werden 16, 32, 64 oder 128 Mittelungen (Mess- vorgänge) durchgeführt. In der Anzeige wird dargestellt, welche Mittelung z. Z. durch- geführt wird. Die Korrelationsfunktion wird während der Messung laufend aktualisiert. -
Seite 21: Cursor
Wenn Sie einen Peak genau in der Mitte des Bild- schirmes angezeigt bekommen, kann dies ein Indiz dafür sein, dass der Funksender RT 06 zu nahe am SeCorr 08 (Empfänger) betrieben wird. Erhöhen Sie den Abstand auf mehrere (5 … 10) Meter. 4.3.1 Cursor Wenn Sie die Funktion „Cursor“... -
Seite 22: Zoom
4 Durchführen einer Korrelationsmessung 4.3.2 Zoom Mit der Funktion „Zoom“ können Bereiche der Korrelationsfunktion vergrößert dargestellt werden. Mit den Pfeiltasten „Zoom“ auswählen. Mit der Pfeiltaste „rechts“ wird die vergrößerte Darstellung aktiviert. Der Positionsbalken 1 unterhalb der Korrelations- funktion zeigt an, welcher Teil der gesamten Rohrlänge dargestellt wird. -
Seite 23: Messung Fortsetzen
4 Durchführen einer Korrelationsmessung Messung fortsetzen Diese Funktion startet die Korrelationsmessung mit den alten Rohrdaten. Alle bisher durchgeführten Ergebnisse einer evtl. vorher erfolgten Korrelation werden beibehalten. Nach der letzten Korrelation veränderte Rohrdaten werden nicht berücksichtigt. Sie sollten die Messung fortsetzen, wenn das Ergebnis der ers- ten Korrelationsmessung (Anzahl der Mittelungen z. -
Seite 24: Schallgeschwindigkeit Messen
5 Schallgeschwindigkeit messen Schallgeschwindigkeit messen Allgemeines Messungen der Schallgeschwindigkeit sind notwendig, weil die korrekte Eingabe der Schallgeschwindigkeit für eine exakte Mes- sung wichtig ist. Die Schallgeschwindigkeitswerte werden aus einer internen Tabelle entnommen, s. Kap 7.6.7. Die Angaben für die Schallgeschwindigkeit bei „Rohrdaten“ sind jedoch Nä- herungswerte. - Seite 25 5 Schallgeschwindigkeit messen Als Geräuschquelle erzeugen Sie entweder ein künstliches Leck (z. B. aufgedrehter Hydrant) oder klopfen Sie in schneller Folge mit einem Hammer auf die Armatur. Wählen Sie mit den Pfeiltasten „Start“ aus. Der Messvorgang beginnt. Nach der Messung wird die Korrelationsfunktion in der Anzeige ...
-
Seite 26: Ladetechnik
6 Ladetechnik Ladetechnik D i e S t r o m v e r s o r g u n g d e s SeCorr 08 und des RT 06 erfolgt über die eingebauten NiMH- Zellen. Die Betriebszeit des SeCorr 08 beträgt ca. -
Seite 27: Batteriezustand
Sender RT 06 und das Kabel 3 an die Ladestation HS 1,2 A angeschlossen werden. Batteriezustand Der Batteriezustand wird in der Anzeige des SeCorr 08 durch ein Batteriesymbol mit dem Text RT 06-1 oder RT 06-1 oder SeCorr 08 ... -
Seite 28: Ladevorgang / Akkupflege
6 Ladetechnik Ladevorgang / Akkupflege Während des Ladevorganges beim SeCorr 08 zeigt eine Zahl die restliche Ladezeit in Stunden an. In diesem Modus kann über die Menütaste die Funktion „Akkupflege“ angewählt werden. Dadurch wird der Akku entladen und anschließend wieder aufgeladen. Dies hat zur Folge, dass chemische Ablagerungen im Akku beseitigt werden und die Speicherkapazität des Akkus verbessert wird. -
Seite 29: Menü
7 Menü Menü Menüstruktur Einstellungen, die auch nach dem Hören Kanal 1 Ausschalten des Gerätes erhalten Kanal 2 bleiben. Alle anderen werden wieder Kanal 1 und 2 AQUAPHON auf die Standardwerte zurückge- Datei setzt. (s. Kap. 7.6.8) Öffnen Geringe Auflösung (**) Die Anwahl des Menüs und die ent- Hohe Auflösung Geräusch... -
Seite 30: Hören
(Stereo-Betrieb). 7.2.1 AQUAPHON Mit der Funktion „Aquaphon“ wird die eingebaute Funktion zur Wasserlecksuche aktiviert. Sie ist vergleichbar mit dem Sewerin AQUAPHON A 100 / AF 100, wobei diese Geräte vielfältigere Möglichkeiten bieten. Die Mikrofone dieses Systems sind ver- wendbar. -
Seite 31: 7.2.1.1 Anzeige
7 Menü Hinweis Sie gelangen direkt in den Aquaphon-Modus, wenn Sie in das ausgeschaltete Gerät ein geeignetes Mi- krofon einstecken. Achtung! Sicherheitsmaßnahmen Betreiben Sie die Kopfhörer nicht mit hoher Lautstär- ke. Gehörspezialisten warnen vor ständigem oder lange anhaltendem Hören mit hoher Lautstärke. Stellen Sie die Lautstärke so ein, dass Sie die ... -
Seite 32: 7.2.1.2 Tastenbelegung
Datei In diesem Menü können Sie einzelne Messungen, und in der Profiversion auch Geräusche, öffnen, speichern und löschen. Die Daten werden im internen Speicher des SeCorr 08 abgelegt und sind auch nach dem Ausschalten des Gerätes abrufbar. 7.3.1 Speichern Die folgende Anzahl von Speicherplätzen ist verfügbar:... -
Seite 33: Öffnen
Mit den Pfeiltasten auswählen, was Sie öffnen wollen: geringe Auflösung, hohe Auflösung oder Geräusche. Bitte beachten Sie, dass die Ladezeit eines Geräusches ca. 25 Sekunden dauert. Die Auswahl mit der Eingabetaste bestätigen. Es erscheint eine Liste mit den Dateien, die sich im Speicher des SeCorr 08 befinden. -
Seite 34: Löschen
Auflösung“, „hohe Auflösung“ oder „Geräusche“. Die Auswahl mit der Eingabetaste bestätigen. Es erscheint eine Liste mit den Dateien, die sich im Speicher des SeCorr 08 befinden. Mit den Pfeiltasten die Datei auswählen, die gelöscht werden soll und anschließend mit der Eingabetaste bestätigen. - Seite 35 7 Menü Durch die Eingabetaste gelan- gen Sie in den Bearbeitungs- modus. Mit den Pfeiltasten auswählen, welche Filtergrenze geändert werden soll: - Filtern links - Filtern rechts - Ausblenden links - Ausblenden rechts Mit den Pfeiltasten wird die entsprechende Grenze ver- schoben.
- Seite 36 7 Menü rechte linke Filtergrenze Filtergrenze linke rechte Ausblendgrenze Ausblendgrenze Mit den Pfeiltasten „OK“ aus- wählen. Die eingestellten Filter werden angewendet, und der Fre- quenzverlauf mit dem Ergeb- nis wird neu dargestellt. Die Eingabetaste wechselt wieder in die Darstellung „Ma- nuelle Filterung“, um ggf.
-
Seite 37: Setup
7 Menü 7.4.3 Setup Im Setup werden Einstellungen gespeichert, so dass die indivi- duell gewünschten Funktionen nicht immer erneut aufgerufen werden müssen. Setzen Sie den Cursor auf die gewünschte Option und drücken Sie dann die Eingabetaste. 7.4.3.1 Frequenzanalyse Die Frequenzanalyse optimiert mit statistischen Methoden die Filter der Kohärenzfunktion, um zu einem optimalen Korrelati- onsergebnis zu gelangen. -
Seite 38: 7.4.3.3 Filterbasis
7 Menü 7.4.3.3 Filterbasis Mit diesem Menüpunkt ändern Sie die Darstellung der Frequenz- kurve für die Einstellung der Filter. Kohärenz Es wird Gleichartigkeit der Frequenzen dargestellt. Kreuzspektrum Es wird das Kreuzspektrum aus beiden Kanälen dargestellt. Spektrum, Ka 1 ... - Seite 39 7 Menü In den Momenten, in denen das Signal relativ groß ist, müssen die zusätzlichen Geräusche von einer Störquelle herrühren, so dass das Messergebnis schlechter wird. Die Störunterdrückung sorgt dafür, dass nur in den Momenten korreliert (gemittelt) wird, in denen sich die Signale in einem be- stimmten Pegelbereich (Lautstärke) befinden.
-
Seite 40: Messdauer
7 Menü Die Störunterdrückung ist deaktiviert. Es wird akzeptiert, dass Störgeräusche das Leckgeräusch zeitweise überdecken. 7.6.2 Messdauer Mit der Funktion „Messdauer“ können Sie vorgeben, wie viele Einzelmessungen durchgeführt werden sollen, bevor die Mes- sung stoppt. 7.6.3 Summation / Mittelung Bei der “Summation” werden alle Einzelergebnisse für die Dar- stellung der KKF verwendet und gleich bewertet. -
Seite 41: Korrelationsart
7 Menü 7.6.5 Korrelationsart Bei der Kreuzkorrelation wird mit Kanal 1 und Kanal 2 gemessen, wobei die zu ortende Geräuschquelle innerhalb der Messstrecke liegen muss. Bei der Autokorrelation wird entweder Kanal 1 oder Kanal 2 verwendet. Das zur Korrelation erforderliche zweite Signal ent- steht durch die Reflexion des zu ortenden Geräusches an einer Reflexionsstelle. -
Seite 42: Tabelle
Schallgeschwindigkeit 3: Diese Funktion ist nicht verfügbar 7.6.8 Standardwerte Alle Parameter in dem Menü Messparameter des SeCorr 08 wer- den auf die Standardwerte zurückgesetzt. Darin eingeschlossen sind auch diejenigen, die nach dem Ausschalten des Gerätes erhalten bleiben. Die eingestellte Sprache wird nicht verändert. -
Seite 43: Komponenten
7 Menü Komponenten Der Bildschirm zeigt in einer Übersicht die wichtigsten Informa- tionen über die maximal 3 Hauptkomponenten des Systems (2 Stück RT 06, 1 Korrelator SeCorr 08). Akkuzustand Lautstärke am Sensor Komponente und Version Sensortyp gewählter Filter im SeCorr 08 gewählter... -
Seite 44: Setup
Diese Funktion ist nicht verfügbar. 7.8.5 Funk / Kabel Mit diesem Menüpunkt wird festgelegt, welcher Kanal mit Funk betrieben wird bzw. welcher Kanal direkt an den SeCorr 08 an- geschlossen ist. Wählen Sie mit den Pfeiltasten den Kanal aus, den Sie ändern ... -
Seite 45: System
Software Mit diesem Menüpunkt kann von der Standard- zur Profiversion gewechselt werden. Eine Rücksetzung von der Profiversion zur Standardversion ist nicht möglich. Zur Umschaltung zwischen den beiden Varianten benötigen Sie den Freischalt-Code. 7.8.9 Service Dieser Menüpunkt ist dem Sewerin-Service vorbehalten. -
Seite 46: Möglichkeiten Der Optimierung Der Messergebnisse
8 Möglichkeiten der Optimierung der Messergebnisse Möglichkeiten der Optimierung der Messergebnisse Grundlage einer Ortung ist die korrekte Ermittlung der Laufzeit- differenz. In den Fällen, wo die Leckgeräusche ausreichend stark sind und keine fremden Geräuschquellen vorhanden sind, wird die Laufzeitdifferenz schon nach wenigen Mittelungen (4 bis 16) ausreichend gut angezeigt. -
Seite 47: Automatische Filterung
8 Möglichkeiten der Optimierung der Messergebnisse Automatische Filterung Der SeCorr 08 kann eine Automatische Filterung (Nachbearbei- tung) im Anschluss an eine Messung durchführen, s. Kap. 7.4.1. Dabei optimiert er mit statistischen Methoden die Filter der Ko- härenzfunktion, um zu einem optimalen Korrelationsergebnis zu gelangen. -
Seite 48: Kommunikation Mit Dem Pc
(Buchse mit Abdeckkappe an der linken Geräteseite). Die Schnittstelle des PC darf nicht höher als COM 4 konfiguriert sein. – Stellen Sie den SeCorr 08 in die mit 12 V= versorgte Ladesta- tion HS. Dabei ist es unerheblich, ob der SeCorr 08 ein- oder ausgeschaltet ist. –... - Seite 49 9 Kommunikation mit dem PC Die Namen der Dateien werden automatisch aus dem Messdatum und der (minutengenauen) Messzeit im SeCorr 08 vergeben. Sie haben folgende Form: HA_TT-MM-JJJJ_HH-MM.COR darin bedeuten: TT-MM-JJJJ Datum (Tag, Monat, Jahr) HH-MM Uhrzeit (Stunde, Minute) Die Dateien können wie üblich verwaltet werden (umbenennen, verschieben).
-
Seite 50: Technische Daten
10 Technische Daten Technische Daten Korrelator SeCorr 08 Betriebszeit: 10 Stunden Betriebstemperatur: -10 °C … +40 °C Lagertemperatur: -20 °C … +60 °C Ladezeit: 4 Stunden Gewicht: 1,3 kg Schutzart: IP 54 Abmessungen 125 x 180 x 65 mm (B x H x T):... -
Seite 51: Zubehör
11 Zubehör Zubehör Ladekabel Kommunikationskabel zwischen PC (COM-Schnittstel- le) und Korrelator SeCorr 08 Transportkoffer Hydrofon Typ HA z. B. zum Anschluss an PE- Hausanschlussleitungen nach Ausbau des Wasserzählers. Hydrofon Adapter UFH DN zwischen Unterflurhydrant und 80 auf 1“ Innengewinde Hydrofon Typ HA... -
Seite 52: Fehlermeldungen
Diese Fehlermeldung erscheint, wenn: der Funksender nicht in Betrieb ist sich funktechnische Hindernisse (z. B. Gebäude) zwischen SeCorr 08 und RT 06 befinden die Entfernung zwischen SeCorr 08 und RT 06 sehr groß ist. Abhilfe: Kontrollieren Sie die betroffenen Funk- ... - Seite 53 Auftreten ignoriert werden. Bei häufi- gem Auftreten benachrichtigen Sie den SEWERIN-Service. F201 Kommunikationsfehler Der Fehler F201 kann bei gelegentlichem Auftreten ignoriert werden. Bei häufi- gem Auftreten benachrichtigen Sie den SEWERIN-Service. Hinweis: Bei weiteren Fehlercodes wenden Sie sich bitte an unseren SEWERIN-Service!
-
Seite 54: Anhang
Anhang Historie der Änderungen Version Beschreibung Datum Ergänzung des RT 06 mit zusätzlichen Dezember Filtern. Verbesserung der Funkübertra- 2004 gungseigenschaften. Keine (!) Kompa- tibilität zu RT 06 ohne Filter. Zusätzlich Mono-Hören im Korrelator- modus Strukturveränderung des Menüs bei ... -
Seite 55: Index
Anhang Index Hören 21, 22, 35, 45 Hydrofon 38, 42 Abtastfrequenz 32 Abtasttheorem 32 Aktiv-Filter 38, 42 Inbetriebnahme 2 Ankopplung 38 AQUAPHON 21 Aquaphon-Modus 22, 23, 45 Kabel 18, 35 Ausschalten 2, 3, 6, 20, 33, 36 Kanalzuordnung 3 Autokorrelation 10, 32 Kanal 1 3, 21, 29, 32, 43 Kanal 2 3, 21, 29, 32 Komponenten 34... - Seite 56 Anhang Optimierung 37 Peaks 11 Pfeiltaste 7, 8, 13 Reflexion 32 Reflexionsstelle 32 Rohrdaten 9, 10, 13, 14, 15, 16 RT06 1, 2, 5, 12, 17, 18, 34, 43, 45 Schallgeschwindigkeit 1, 9, 15, 16, 28, 29, 33, 38 Sensor 5, 35 Service 36, 44 Setup 11, 26, 28, 35 Software 3, 36, 39...
- Seite 57 SeCorr® 08 – Neuerungen Sehr geehrter Kunde, Sie haben einen SeCorr 08 mit dem Softwarestand V 4.X erworben. Die beiliegende Betriebsanleitung beschreibt den Softwarestand V 3.X. Bitte beachten Sie die sich daraus ergebenden Änderungen: Zusätzliche Funktion „Schnellfiltern“ Die zusätzliche Funktion bietet einen schnelleren Zugang zur manuellen Filterung als über Menü...
