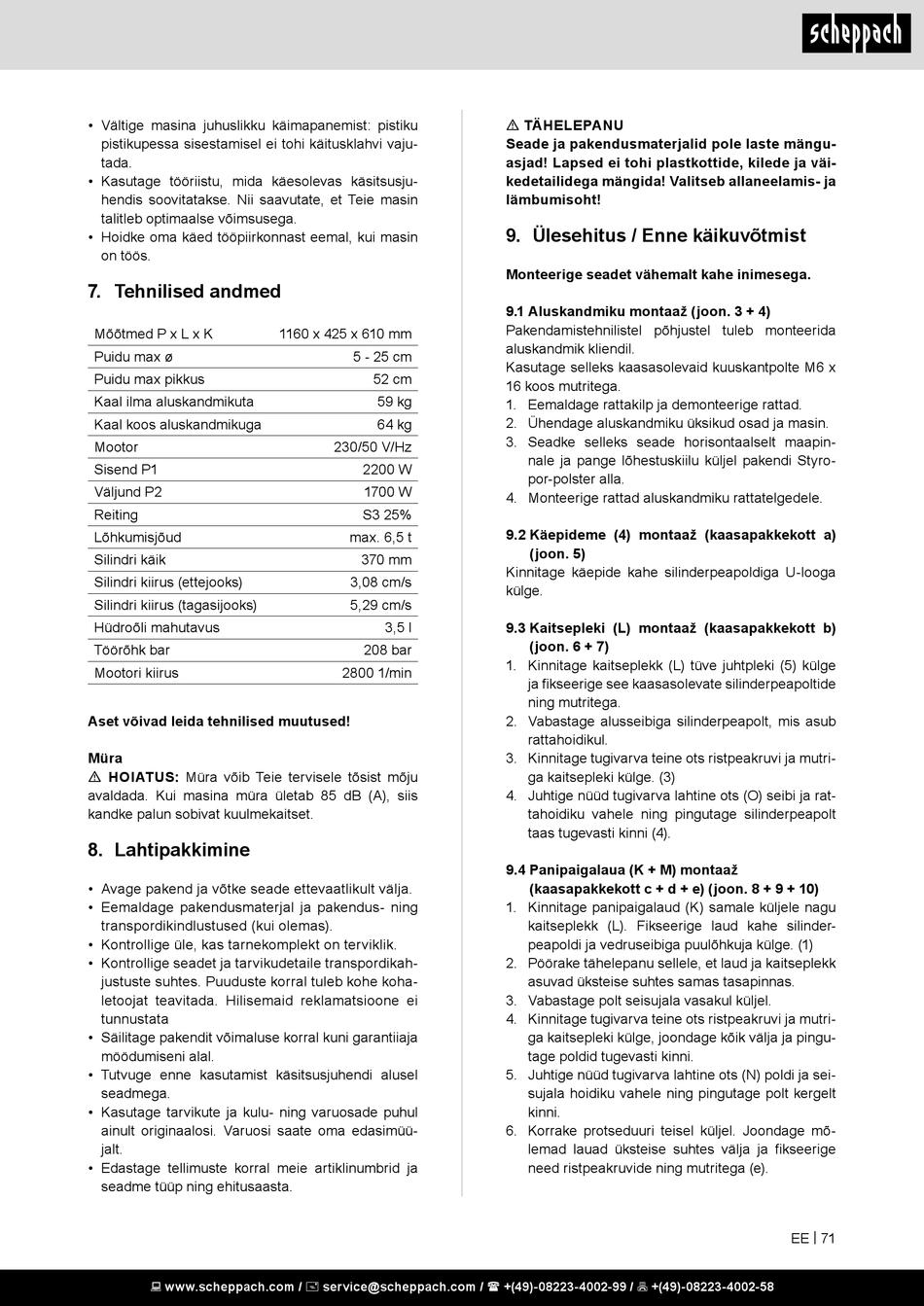

• Vältige masina juhuslikku käimapanemist: pistiku
pistikupessa sisestamisel ei tohi käitusklahvi vaju-
tada.
• Kasutage tööriistu, mida käesolevas käsitsusju-
hendis soovitatakse. Nii saavutate, et Teie masin
talitleb optimaalse võimsusega.
• Hoidke oma käed tööpiirkonnast eemal, kui masin
on töös.

7. Tehnilised andmed

Mõõtmed P x L x K
Puidu max ø
Puidu max pikkus
Kaal ilma aluskandmikuta
Kaal koos aluskandmikuga
Mootor
Sisend P1
Väljund P2
Reiting
Lõhkumisjõud
Silindri käik
Silindri kiirus (ettejooks)
Silindri kiirus (tagasijooks)
Hüdroõli mahutavus
Töörõhk bar
Mootori kiirus
Aset võivad leida tehnilised muutused!
Müra
m HOIATUS: Müra võib Teie tervisele tõsist mõju
avaldada. Kui masina müra ületab 85 dB (A), siis
kandke palun sobivat kuulmekaitset.

8. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikah-
justuste suhtes. Puuduste korral tuleb kohe koha-
letoojat teavitada. Hilisemaid reklamatsioone ei
tunnustata
• Säilitage pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul
ainult originaalosi. Varuosi saate oma edasimüü-
jalt.
• Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
1160 x 425 x 610 mm
5 - 25 cm
52 cm
59 kg
64 kg
230/50 V/Hz
2200 W
1700 W
S3 25%
max. 6,5 t
370 mm
3,08 cm/s
5,29 cm/s
3,5 l
208 bar
2800 1/min
m TÄHELEPANU
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi plastkottide, kilede ja väi-
kedetailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
9. Ülesehitus / Enne käikuvõtmist
Monteerige seadet vähemalt kahe inimesega.
9.1 Aluskandmiku montaaž (joon. 3 + 4)
Pakendamistehnilistel põhjustel tuleb monteerida
aluskandmik kliendil.
Kasutage selleks kaasasolevaid kuuskantpolte M6 x
16 koos mutritega.
1. Eemaldage rattakilp ja demonteerige rattad.
2. Ühendage aluskandmiku üksikud osad ja masin.
3. Seadke selleks seade horisontaalselt maapin-
nale ja pange lõhestuskiilu küljel pakendi Styro-
por-polster alla.
4. Monteerige rattad aluskandmiku rattatelgedele.
9.2 Käepideme (4) montaaž (kaasapakkekott a)
(joon. 5)
Kinnitage käepide kahe silinderpeapoldiga U-looga
külge.
9.3 Kaitsepleki (L) montaaž (kaasapakkekott b)
(joon. 6 + 7)
1. Kinnitage kaitseplekk (L) tüve juhtpleki (5) külge
ja fikseerige see kaasasolevate silinderpeapoltide
ning mutritega.
2. Vabastage alusseibiga silinderpeapolt, mis asub
rattahoidikul.
3. Kinnitage tugivarva teine ots ristpeakruvi ja mutri-
ga kaitsepleki külge. (3)
4. Juhtige nüüd tugivarva lahtine ots (O) seibi ja rat-
tahoidiku vahele ning pingutage silinderpeapolt
taas tugevasti kinni (4).
9.4 Panipaigalaua (K + M) montaaž
(kaasapakkekott c + d + e) (joon. 8 + 9 + 10)
1. Kinnitage panipaigalaud (K) samale küljele nagu
kaitseplekk (L). Fikseerige laud kahe silinder-
peapoldi ja vedruseibiga puulõhkuja külge. (1)
2. Pöörake tähelepanu sellele, et laud ja kaitseplekk
asuvad üksteise suhtes samas tasapinnas.
3. Vabastage polt seisujala vasakul küljel.
4. Kinnitage tugivarva teine ots ristpeakruvi ja mutri-
ga kaitsepleki külge, joondage kõik välja ja pingu-
tage poldid tugevasti kinni.
5. Juhtige nüüd tugivarva lahtine ots (N) poldi ja sei-
sujala hoidiku vahele ning pingutage polt kergelt
kinni.
6. Korrake protseduuri teisel küljel. Joondage mõ-
lemad lauad üksteise suhtes välja ja fikseerige
need ristpeakruvide ning mutritega (e).
EE | 71
