12

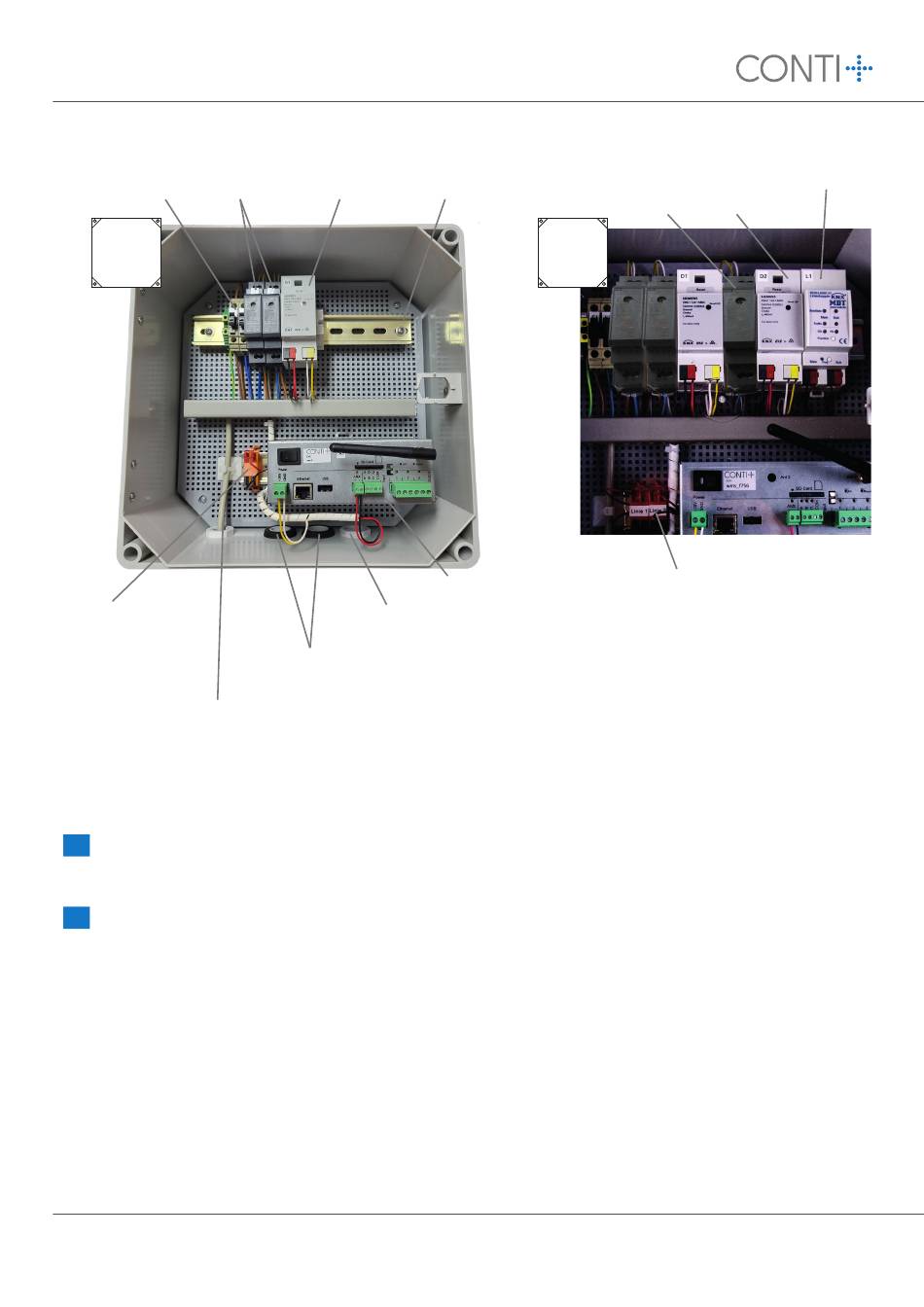

Übersicht CNX Steuerschrank
Sicherungen
Netzteile
CNX
64
Klemme zur Anbindung
der Liniensegmente
Anschlusskabel (2 Meter) mit Schutzkontakt
Stecker für Anschluss an 230 V/AC Schutz-
kontakt Steckdose
!
Der CNX Steuerschrank wird anschlussfertig verkabelt ausgeliefert. Die Anbindungen der einzelnen Liniensegmen-
te muss vor Ort gemäß dieser Montageanleitung vorgenommen werden.
Der Steuerschrank wird über das 2 Meter Anschlusskabel mit einer 230 V/AC Schutzkontaktsteckdose verbunden.
!
Sobald die Anlage mit Spannung versorgt und der CNX Controler eingeschaltet ist, können die Basisfunktionen
der Duschen / Armaturen mit Werkseinstellungen bereits genutzt werden, auch wenn die Inbetriebnahme des
CNX Systemes noch nicht erfolgt ist.
Bitte beachten:
Der CNX Steuerschrank muss dauerhaft mit Spannung versorgt sein. Ohne Spannungsversorgung können auch
die Funktionen der Duschen / Armaturen nicht genutzt werden.
CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus
www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
Drossel
DIN Hutschiene
Durchgangsverschraubung für
Einführung der Ethernetleitung
Durchgangsverschraubungen
für Leitungen der Liniensegmente
CNX
150
CNX Controller
Drittes
Zweite
Linienkoppler
Netzteil
Drossel
Zweite Klemme zur Anbindung
der Liniensegmente (6 - 8)
