CONTI+

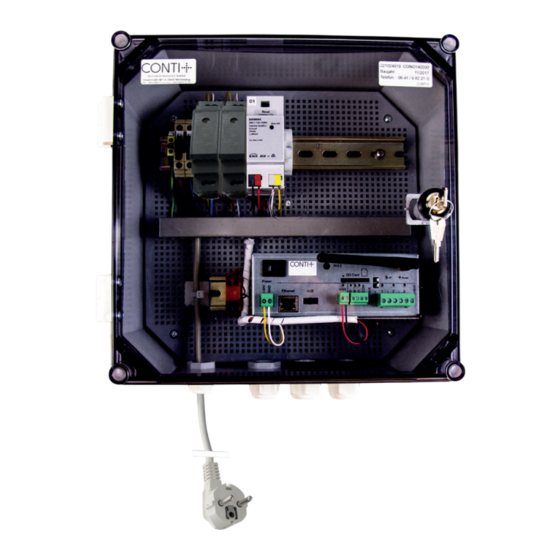

CNX Steuerkasten | CNX control cabinet
Spannungsversorgung und Steuerung für maximal 64, oder 150 CNX
Armaturen, mit integriertem Webserver, für Wandmontage
Power supply and control for maximum 64, or 150 CNX
valves, with integrated web server, for wall mounting
passend für | suitable for
CONO140000 | CONO150000
Diese Dokumentation für künftige Referenz beim Betreiber aufbewahren!
Keep this documentation with the operator for future reference!
Inhaltsverzeichnis
Verwandte Anleitungen für Conti+ CNX 64
Inhaltszusammenfassung für Conti+ CNX 64

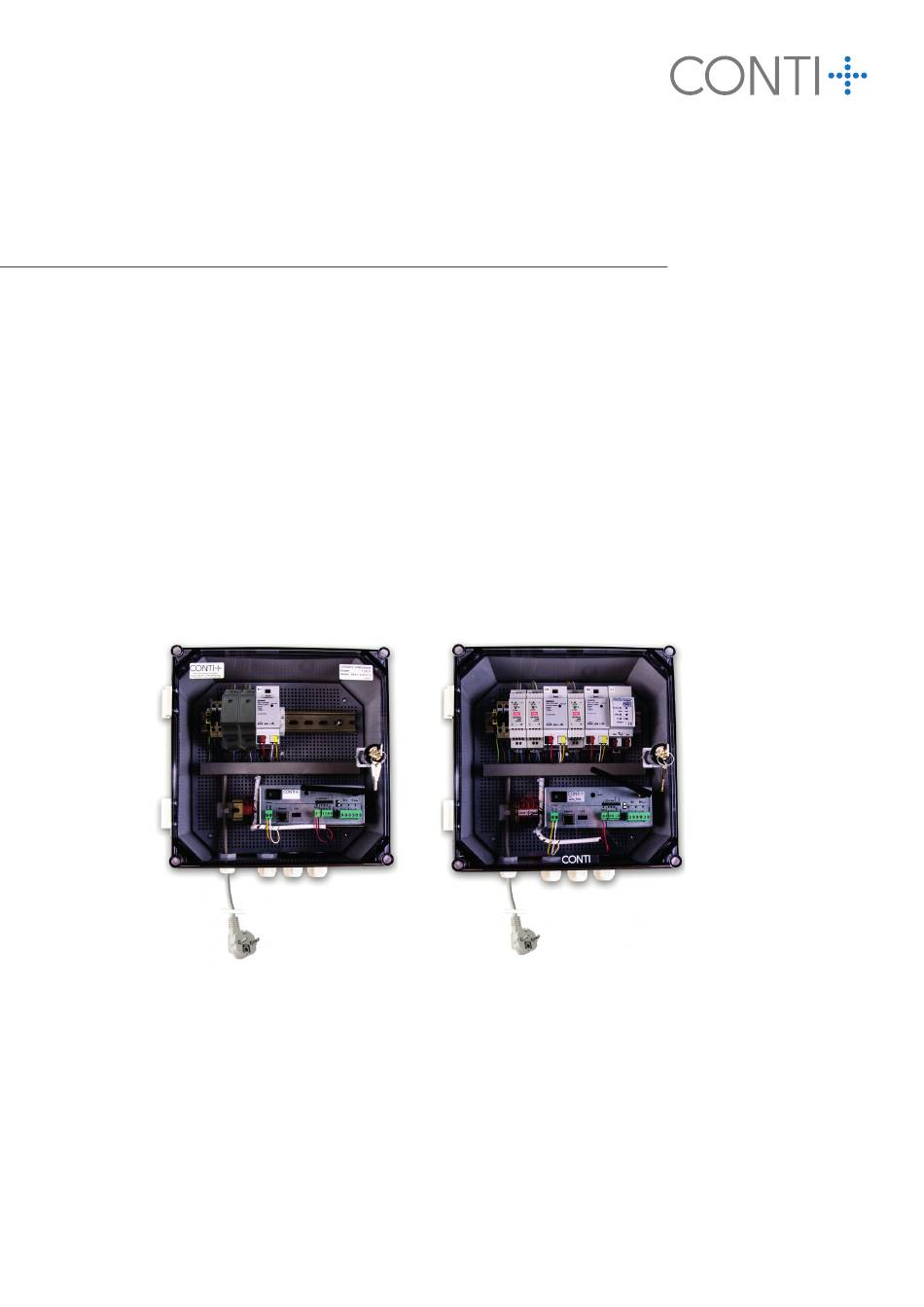

- Seite 1 Montageanleitung Installation instructions CONTI+ CNX Steuerkasten | CNX control cabinet Spannungsversorgung und Steuerung für maximal 64, oder 150 CNX Armaturen, mit integriertem Webserver, für Wandmontage Power supply and control for maximum 64, or 150 CNX valves, with integrated web server, for wall mounting passend für | suitable for CONO140000 | CONO150000 Diese Dokumentation für künftige Referenz beim Betreiber aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Informationen ........................... 4 Reinigungshinweise ............................5 Sicherheitshinweise ............................6 Datenblatt ................................. 9 Maßzeichnung ..............................10 Lieferumfang ..............................11 Übersicht CNX Steuerschrank ......................... 12 Übersicht CNX Controller ..........................13 Topologie – NICHT gültig für CONPRIMUS und lino PRIMUS ............... 14 Verdrahtung –... - Seite 3 Table of contents Important informationen ..........................32 Cleaning information ............................. 33 Safety instructions ............................34 Data sheet ............................... 37 Dimmensional drawing ..........................38 Scope of delivery ............................. 39 Overview CNX Control cabinet ........................40 Overview CNX Controller ..........................41 Topology – NOT valid for CONPRIMUS and lino PRIMUS ................42 Wiring –...
-
Seite 4: Wichtige Informationen
Wichtige Informationen Wichtige Informationen Lesen Sie die beigelegten Sicherheitshinweise Produkt in frostfreier, trockener Umgebung lagern. unbedingt vor Installation und Inbetrieb nahme Befestigungsmaterial im Lieferumfang auf Verwend- des Systems / Produkts. barkeit für aktuelle Wandbeschaffen heit prüfen. Fehlinstallationen können Funk tions störun gen Nur Befestigungsschrauben aus nichtrostendem und Schäden verursachen sowie zur Gefahr Stahl einsetzen. -
Seite 5: Reinigungshinweise
Reinigungshinweise Reinigungshinweise Oberfl ächen Hinweis Auch Rückstände von Körperpfl egemitteln können Die am häufi gsten vorkommende Vergütungs- Schäden verursachen und müssen unmittelbar schicht einer Sanitärarmatur ist die Chrom-Nickel- nach Benutzung der Armaturen und Accessoires Oberfl äche entsprechend den Anforderungen nach mit klarem, kaltem Wasser rückstandsfrei abge- DIN EN 248. -
Seite 6: Sicherheitshinweise
GEFAHR Sicherheitshinweise Gefahr! Verbrühung Wassertemperaturen von über 45° C führen zu schweren Verbrühungen der Haut! ▪ Kein Aufenthalt in Räumen, in denen eine thermische Desinfektion durchgeführt wird. ▪ Der Betreiber hat dafür Sorge zu tragen, dass der Zugang zu Räumen mit laufender thermischer Spülung untersagt ist. ▪... -
Seite 7: Druck Und Temperatur
WARNUNG Sicherheitshinweise Warnung! Falscher Kabeltyp Die Verwendung von der Empfehlung abweichenden Kabeltypen mit beispielsweise zu geringem Quer- schnitt kann bei strombedingter Überlast zu Kabel bränden und dadurch zu Personenschäden führen. ▪ Die elektrische Verdrahtung darf nur von einer Elektro fachkraft gemäß DIN VDE 105-100 durch geführt werden. ▪... - Seite 8 HINWEISE Sicherheitshinweise Hinweis! Wartungsverpfl ichtung Wartungs- und Instandsetzungsverpfl ichtungen beachten gemäß: ▪ VDI/DVGW 6023 Blatt I ▪ Merkblatt 60.07 der Deutschen Gesellschaft für das Badewesen e. V. ▪ DIN EN 806-5 Die Zeitabstände für regelmäßige Wartungen richten sich nach Wasserqualität und Benutzungs häufi gkeit (jedoch mindestens 1 x pro Jahr).
-
Seite 9: Datenblatt
Datenblatt Steuerkasten CNX 64/150 CNX 64 Spannungsversorgung und Steuerung für max. 64/150 CONBUS-CNX Armaturen, inklusive 10“ Tablet als zentrale Bedieneinheit, mit integriertem Webserver inklusive Software zur Einstellung, Steuerung und Überwachung, Einbindung in das CNX-Feld- bussystem, Möglichkeit zur Aufschaltung auf die Gebäudeleittechnik, Datenübertra- gung per LAN und WLAN, anschlussfertig verdrahtet, Anschlussleitung mit Schukoste- cker, großzügige variable Leitungstopologie bis zu 350 Meter in Linien-, Stern- oder... -
Seite 10: Maßzeichnung
Maßzeichnung max. ø 6 mm CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved. -
Seite 11: Lieferumfang
Lieferumfang Befestigungsmittel Schlüssel für Steuer- schranktür (2 Stück) CNX Steuerschrank 64 oder 150 (anschlussfertig verkabelt) CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. -
Seite 12: Übersicht Cnx Steuerschrank
Übersicht CNX Steuerschrank Drittes Zweite Linienkoppler Sicherungen Netzteile Drossel DIN Hutschiene Netzteil Drossel Zweite Klemme zur Anbindung CNX Controller der Liniensegmente (6 - 8) Klemme zur Anbindung Durchgangsverschraubung für der Liniensegmente Einführung der Ethernetleitung Durchgangsverschraubungen für Leitungen der Liniensegmente Anschlusskabel (2 Meter) mit Schutzkontakt Stecker für Anschluss an 230 V/AC Schutz- kontakt Steckdose Der CNX Steuerschrank wird anschlussfertig verkabelt ausgeliefert. -
Seite 13: Übersicht Cnx Controller
Übersicht CNX Controller CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved. -
Seite 14: Topologie - Nicht Gültig Für Conprimus Und Lino Primus
Topologie – NICHT gültig für CONPRIMUS und lino PRIMUS Technikraum Flur CNX Steuerschrank CNX 64 (max. 64 Armaturen / max. 5 Liniensegmente) CNX 150 (max. 150 Armaturen / max. 8 Liniensegmente) J-Y(St)Y 2x2x0,8 mm Verbindungsleitungen im Unterputz Leerrohr verlegen (max. 350 m... - Seite 15 Topologie – NICHT gültig für CONPRIMUS und lino PRIMUS Duschbereich Damen CNX Converter CONO210000 Duschen Unterputz CONGENIAL / CONGENIAL FIT Duschpaneele CONFLOW / CONBASE CONGENIAL / CONSMART / CONFRESH Duschbereich Herren 900 mm* 900 mm* * Montage Empfehlungen Waschraum Damen Waschraum Herren CNX Converter CONO210000...
-
Seite 16: Verdrahtung - Nicht Gültig Für Conprimus Und Lino Primus
Verdrahtung – NICHT gültig für CONPRIMUS und lino PRIMUS CNX Steuerschrank Ant 2 Ant 1 SD-Card SD-Card Reset Power A B C Ethernet Ethernet 30 V/DC zu den CNX Convertern 230 V/AC Schutzkontakt-Steckdose Linie 1 (vorinstalliert) Linie 1 (vorinstalliert) Linie 2 (vorinstalliert) zu Drossel und zu Drossel 1 und zu Drossel 2 und... -
Seite 17: Cnx Converter (Cono210000) Für Duschpaneele, Duschen Unterputz Und Urinal-Armaturen
Verdrahtung – NICHT gültig für CONPRIMUS und lino PRIMUS CNX Converter (CONO210000) für Duschpaneele, Duschen Unterputz und Urinal-Armaturen abmanteln einführen Einzeladern nicht abisolieren parallel quetschen Rückseite transparent parallel nicht korrekt ge- komplett geschlossen schlossen 30 V/DC vom CNX Steuerschrank 30 V/DC zu weiteren Armaturen 6 V/DC zur Steuerung CNX Converter (CONO214641) in Unterputzgehäuse für Waschtisch-Armaturen... -
Seite 18: Topologie - Nur Gültig Für Conprimus Und Lino Primus
Technikraum Netzteil im Einbaugehäuse NICHT für die Montage in CNX Steuerschrank Feuchträumen geeignet! CNX 64 (max. 50 Armaturen / max. 5 Liniensegmente) DIN VDE 0100-701 beachten! CNX 150 (max. 80 Armaturen / max. 8 Liniensegmente) 230 V/AC J-Y(St)Y 2x2x0,8 mm... - Seite 19 Topologie – NUR gültig für CONPRIMUS und lino PRIMUS Duschbereich Damen . . . max. 10 je Liniensegment CNX Converter CONO210012 Duschpaneele CONPRIMUS Duschbereich Herren J-Y(St)Y 2x2x0,8 mm Verbindungsleitungen im Unter- putz Leerrohr verlegen (max. 100 m von Netzteil bis letzte Dusche / Armatur;...
-
Seite 20: Verdrahtung - Nur Gültig Für Conprimus Und Lino Primus
Verdrahtung – NUR gültig für CONPRIMUS und lino PRIMUS CNX Steuerschrank Ant 2 Ant 1 SD-Card SD-Card Reset Power A B C Ethernet Ethernet 30 V/DC zum Netzteil im Einbaugehäuse 230 V/AC Linie 1 (vorinstalliert) Linie 1 (vorinstalliert) Linie 2 (vorinstalliert) zu Drossel und zu Drossel 1 und zu Drossel 2 und... -
Seite 21: Netzteil Im Einbaugehäuse (Cono513000)
Verdrahtung – NUR gültig für CONPRIMUS und lino PRIMUS Netzteil im Einbaugehäuse (CONO513000) Netzteil im Einbaugehäuse NICHT für die Montage in Feuchträumen geeignet! weiß gelb DIN VDE 0100-701 beachten! – – Leitungslänge schwarz 2 Meter schwarz | black (–) rot | red (+) 230 V/AC 24 V/DC und 30 V/DC zum Schutzkontakt-... -
Seite 22: Cnx Converter (Cono210012) Für Conprimus Duschpaneel
Verdrahtung – NUR gültig für CONPRIMUS und lino PRIMUS CNX Converter (CONO210012) für CONPRIMUS Duschpaneel 30 V/DC 24 V/DC abmanteln einführen Versorgung CNX (BUS) Versorgung E-Thermostat Einzeladern nicht abisolieren parallel quetschen Rückseite transparent parallel nicht korrekt ge- komplett geschlossen weiß schlossen gelb 30 V/DC und 24 V/DC... -
Seite 23: Cnx Converter (Cono211012) In Unterputzgehäuse Für Lino Primus Standarmatur L40
Verdrahtung – NUR gültig für CONPRIMUS und lino PRIMUS CNX Converter (CONO211012) in Unterputzgehäuse für lino PRIMUS Standarmatur L40 24 V/DC 30 V/DC Versorgung E-Thermostat Versorgung CNX (BUS) abmanteln einführen Einzeladern nicht abisolieren parallel quetschen Rückseite transparent parallel nicht korrekt ge- komplett geschlossen schlossen 30 V/DC und 24 V/DC... -
Seite 24: Montage Steuerkasten
Montage Steuerkasten Die Wandmontage des Steuerkastens wird über die beiliegenden Befestigungsmittel ausgeführt. Auf keinen Fall dürfen neue Löcher in die Rückwand des Steuerkastens gebohrt werden! Vor der Montage ist die Wandbeschaffenheit zu überprüfen. Verwenden Sie nur für die Wandbeschaffenheit geeignete Befestigungsmittel (Schrauben mit max. Ø 6 mm). max. -
Seite 25: Cnx Controller
CNX Controller Anschlüsse CNX-Controller mit Anschlussklemmen Netzteil 1 Ant 1 Ethernet SD-Card Reset Power Ethernet A B C Service Adapter + – Drossel 1 Schlüsselschalter Gebäudeleittechnik potentialfrei max. 250V/10A externe Relaisausgänge potentialfreie Eingänge max. 250V / 10A Reset SD-Card A B C + –... -
Seite 26: Verbindung Zu Lan
CNX Controller Verbindung zu LAN Ethernet Ant 1 SD-Card Reset Power Ethernet A B C + – Netzwerkkabel RJ45 LAN 2 LAN 1 WLAN Ant 1 SD-Card Reset Power Ethernet A B C + – Verbindung zum LAN 1. CNX-Controller mit RJ45-Kabel an LAN verbinden 2. -
Seite 27: Funktionen Und Test
CNX Controller Funktionen und Test Funktionen am Controller Schalter AN / AUS Ant 1 SD-Card Reset Einschub SD Karte Power Ethernet A B C Neustart WLAN AP + – Zurücksetzen Daten WLAN Antenne Systemtest Gerät einschalten Ant 1 10 Sekunden warten SD-Card Reset Power... -
Seite 28: Anlage Ein Schalten
Anlage Ein schalten Der Controller des CNX Systemes kann eingeschaltet werden, sobald die folgenden Voraussetzungen erfüllt sind: • CNX Steuerschrank ist montiert und angeschlossen • Verbindungsleitungen gemäß Topologien bauseits im Leerrohr verlegt und angeschlossen • je ein CNX Converter pro Dusche / Armatur installiert und angeklemmt •... -
Seite 29: Cnx Converter
LED Status CNX Converter LED Anzeige grün gelb Spannungsfehler Keine Kommunikation blinkt einmal System OK Armatur zum CNX Controller Keine Übertragung zur blinkt zweimal Inbetriebnahme (IB) nicht definiert Armatur blinkt dauerhaft Datenfluss während IB Keine Armatur nicht definiert kein Signal System stromlos Steuerung Duschpaneele und Duschen Unterputz LED Anzeige... -
Seite 30: Service
Service Informationen und Kontakt CONTI Sanitärarmaturen GmbH Hauptstraße 98 Tel. +49 641 98221 0 35435 Wettenberg info@conti.plus www.conti.plus Unser Kundenservice steht 24/7 für Sie bereit! Hotline Deutschland: +49 180 CONTIPLUS +49 180 266 847 587 Hotline Österreich: +43 662 453 640 640 Hotline Schweiz: +41 71 7759450 E-Mail:... -
Seite 31: Wartung
