Anlage Ein schalten
Voraussetzungen
Der Controller des CNX Systemes kann eingeschaltet werden, sobald folgende Voraussetzungen erfüllt sind:
• CNX Steuerschrank ist montiert und angeschlossen
• Verbindungsleitungen gemäß Topologien bauseits im Leerrohr verlegt und angeschlossen
• je ein CNX Converter pro Dusche / Armatur installiert und angeklemmt
• Duschen / Armaturen montiert und angeschlossen (Wasser- und Spannungsversorgung hergestellt)
Spannungsversorgung herstellen
Verbinden Sie den CNX Steuerschrank über das Anschlusskabel mit einer 230 V/AC Steckdose und schalten Sie
den CNX Controller am Wippschalter (B1) ein.
Nach Einschalten des Controllers prüfen Sie ob:
• die LEDs an den Netzteilen (A) und am Controller (B) dauerhaft leuchten
• die LEDs an den CNX Convertern (C) grün blinken
• die LEDs an den Steuerungen der Duschen (D) direkt nach Spannungsversorgung 8 x schnell rot blinken
• die LEDs an den Sensorelektroniken der Waschtisch- und Urinal-Armaturen (E) rot blinken
• die LEDs an der Bedieneinheit bei CONPRIMUS Duschen (F) grün blinkt.
Wenn alle LEDs wie angegeben leuchten oder blinken, führen Sie einen Funktionstest der verbundenen Duschen
und Armaturen durch, indem Sie jede einzelne Dusche und Armatur auslösen (Druck auf Piezo-Taster oder Akti-
vierung über IR Sensor). Nach erfolgreichem Funktionstest können alle Duschen und Armaturen mit ihren jeweili-
gen Werkseinstellungen bereits genutzt und die Inbetriebnahme des CNX Systemes durchgeführt werden.

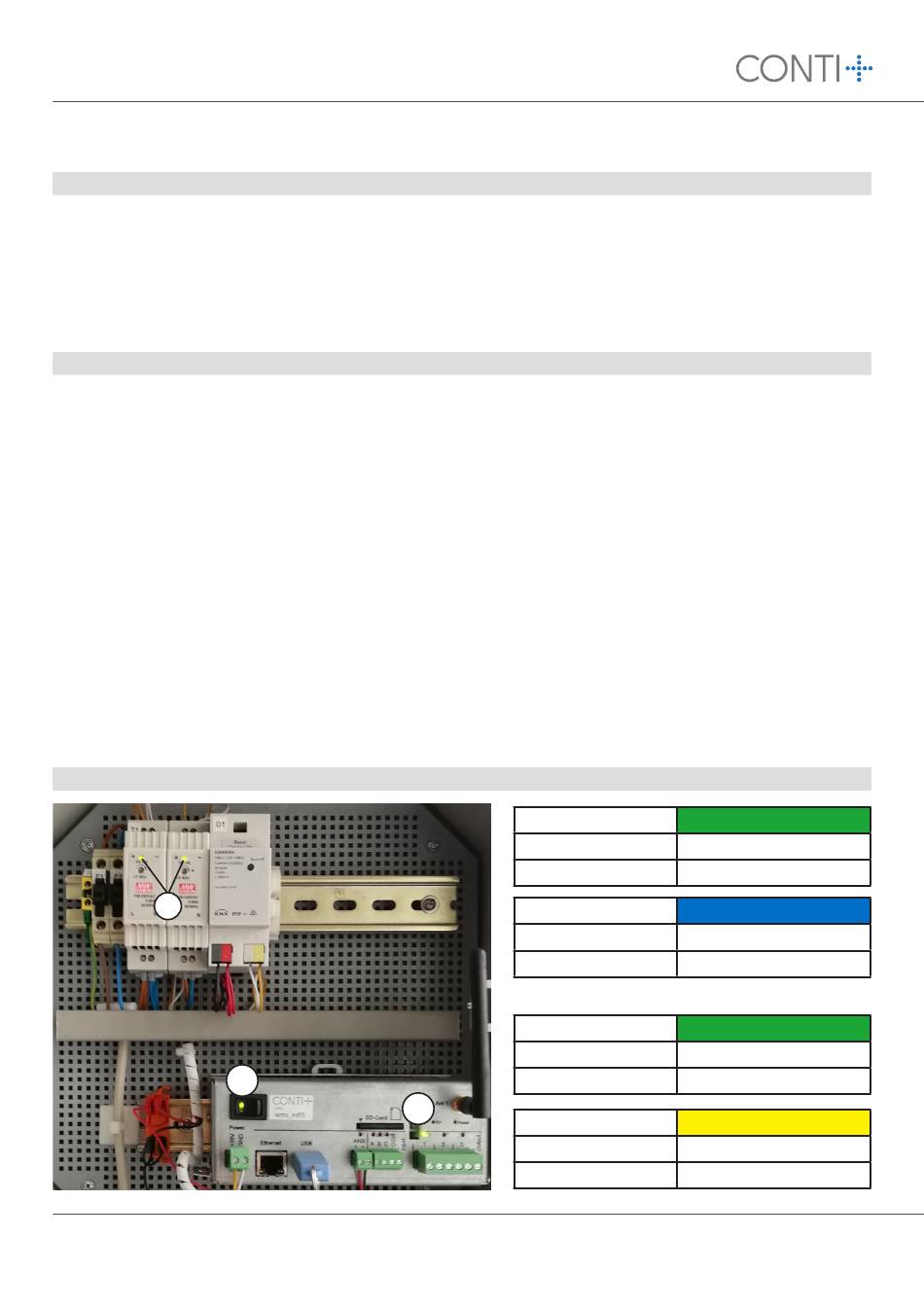

LED Status
CNX Controller
A
CONTI Sanitärarmaturen GmbH | Hauptstraße 98 | 35435 Wettenberg | Deutschland | Tel. +49 641 98221 0 | Fax +49 641 98221 50 | info@conti.plus
www.conti.plus | Druckfehler und Irrtümer sowie technische und maßliche Änderungen vorbehalten. | Errors and technical changes remain reserved.
B1
LED Anzeige (A)
leuchtet Dauerhaft
kein Signal
LED Anzeige (A)
leuchtet Dauerhaft
kein Signal
LED Anzeige (B1)
leuchtet Dauerhaft
kein Signal
B2
LED Anzeige (B2)
leuchtet Dauerhaft
kein Signal
grün (bis Baujahr 2021)
Spannungsversorgung OK
System stromlos
blau (ab Baujahr 2021)
Spannungsversorgung OK
System stromlos
grün
Spannungsversorgung OK
System stromlos
gelb
Signal anstehend
System stromlos
