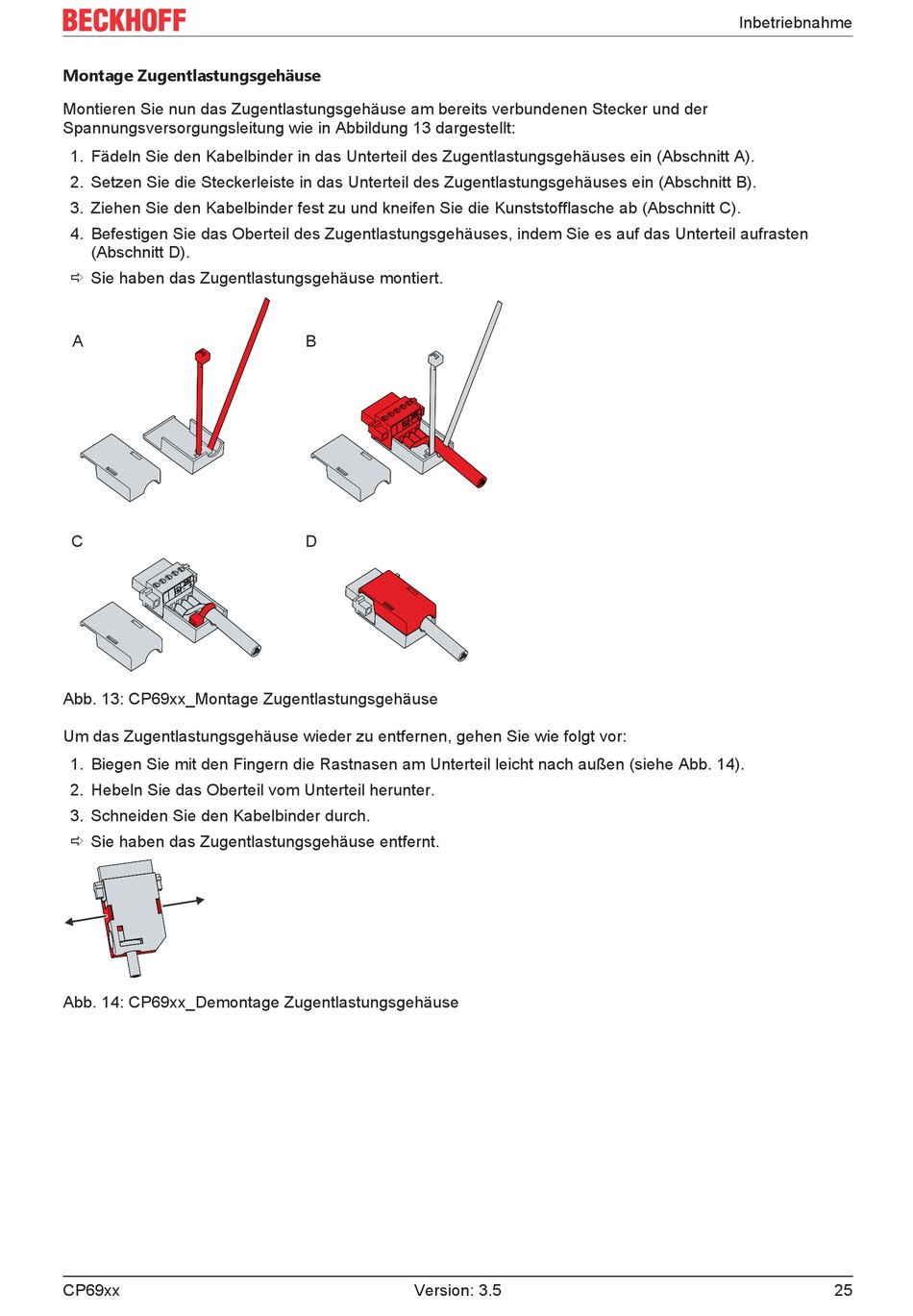

Abb. 13 Cp69Xx_Montage Zugentlastungsgehäuse; Abb. 14 Cp69Xx_Demontage Zugentlastungsgehäuse - Beckhoff CP69 Serie Handbuch

Control panel
Vorschau ausblenden Andere Handbücher für CP69 Serie:
Inhaltsverzeichnis

Werbung

Montage Zugentlastungsgehäuse
Montieren Sie nun das Zugentlastungsgehäuse am bereits verbundenen Stecker und der
Spannungsversorgungsleitung wie in Abbildung 13 dargestellt:
1. Fädeln Sie den Kabelbinder in das Unterteil des Zugentlastungsgehäuses ein (Abschnitt A).
2. Setzen Sie die Steckerleiste in das Unterteil des Zugentlastungsgehäuses ein (Abschnitt B).
3. Ziehen Sie den Kabelbinder fest zu und kneifen Sie die Kunststofflasche ab (Abschnitt C).
4. Befestigen Sie das Oberteil des Zugentlastungsgehäuses, indem Sie es auf das Unterteil aufrasten
(Abschnitt D).
ð Sie haben das Zugentlastungsgehäuse montiert.
A
C
Abb. 13: CP69xx_Montage Zugentlastungsgehäuse
Um das Zugentlastungsgehäuse wieder zu entfernen, gehen Sie wie folgt vor:
1. Biegen Sie mit den Fingern die Rastnasen am Unterteil leicht nach außen (siehe Abb. 14).
2. Hebeln Sie das Oberteil vom Unterteil herunter.
3. Schneiden Sie den Kabelbinder durch.
ð Sie haben das Zugentlastungsgehäuse entfernt.
Abb. 14: CP69xx_Demontage Zugentlastungsgehäuse
CP69xx
B
D
Version: 3.5
