Produktübersicht
3.2.2

USB-Extended-Eingang

Das Control Panel verfügt über einen USB-Extended-Eingang (X102) in Form einer RJ45-Buchse. Über die
Schnittstelle wird das Control Panel mit der USB-zu-USB-Extended-Wandler-Box CU8801 verbunden. Die
Schnittstelle überträgt USB-2.0 mit 480 MBit/s.
Um eine Entfernung von 50 m ohne Hubs zu realisieren, wird bei USB-Extended das USB-Signal
umgewandelt, sodass es über 50 m CAT-5-Kabel übertragen werden kann. Im Control Panel wird das Signal
in USB zurückgewandelt. Es handelt sich dabei nicht um eine Ethernet-Verbindung. Es kann kein Ethernet-
Switch oder -Hub in die USB-Extended-Leitung eingebunden werden.
X102
8 1

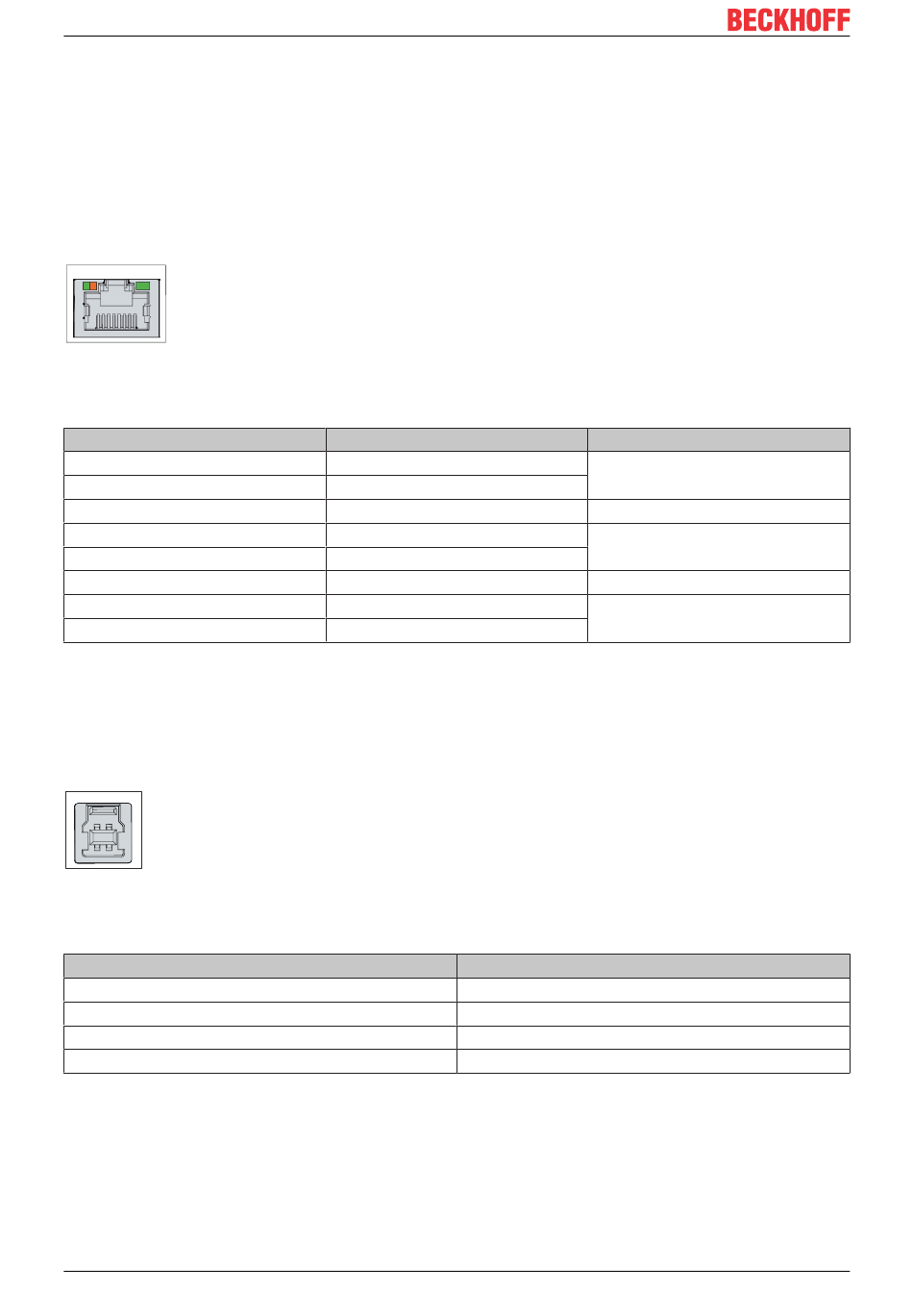

Abb. 4: CP69xx_USB-E-Eingang Pin-Nummerierung
Tab. 3: USB-E-Eingang Pinbelegung
Pin
1
2
3
4
5
6
7
8
3.2.3

USB-Eingang

Das Control Panel verfügt über einen USB-Eingang (X103) mit Buchsen-Typ B. Über den USB-Eingang wird
das Control Panel direkt mit dem Standard-Ausgang eines Industrie-PCs bei Entfernungen bis zu 5 m
verbunden. Es wird die USB-Spezifikation 2.0 unterstützt.
X103
1 2
4 3
Abb. 5: CP69xx_USB-Eingang Pin-Nummerierung
Tab. 4: USB-Schnittstelle Pinbelegung
Pin
1
2
3
4
12
Signal
T2 +
T2 -
T3 +
T1 +
T1 -
T3 -
T4 +
T4 -
Belegung
Vbus
D -
D +
GND
Version: 3.5
Beschreibung
Paar 2
Paar 3
Paar 1
Paar 3
Paar 4
CP69xx
