Produktübersicht
3.1

Aufbau

1

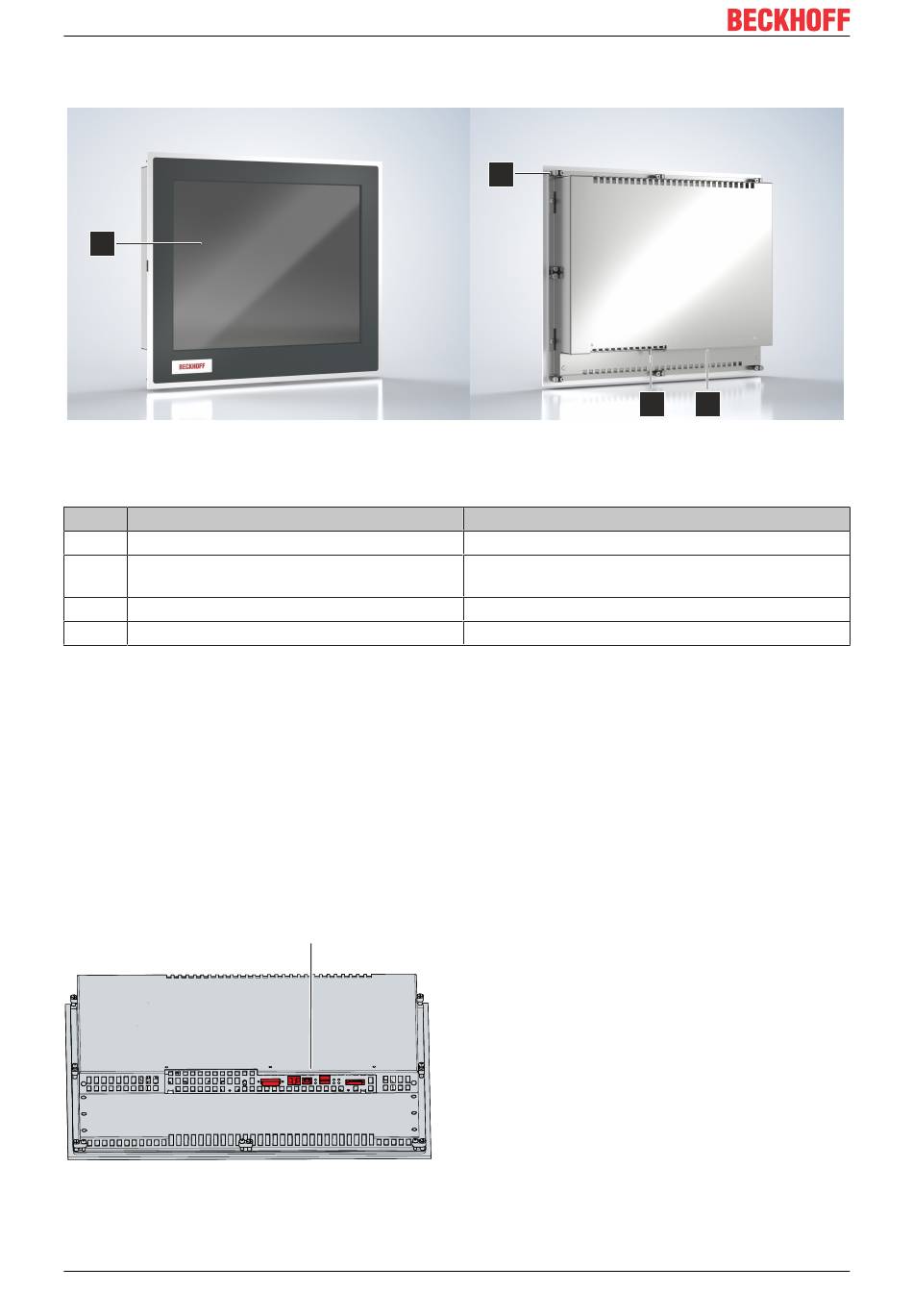

Abb. 1: CP69xx_Aufbau
Tab. 1: Legende Aufbau CP69xx
Nr.
Komponente
1
Display und Touchscreenglas
2
Klemmhebel
3
Erdungsbolzen
4
Zugang Schnittstellen
3.2

Schnittstellenbeschreibung

In der Grundausstattung enthält das Control Panel die folgenden Schnittstellen:
• DVI-Extended-Eingang (X101)
• USB-Extended-Eingang (X102)
• USB-Eingang (X103)
• USB-Ausgang (X104, X105)
• Spannungsversorgung (X106)
Die Schnittstellen befinden sich auf der Rückseite des Control Panels unten im Anschlussbereich (siehe
Abb. 2).
Abb. 2: CP69xx_Anschlussbereich
10
2
Beschreibung
Bedienung des Control Panels
Befestigung des Control Panels in der
Schaltschrankwand
Funktionserdung des Control Panels
Schnittstellen an der Unterseite
Version: 3.5
3
4
CP69xx
