3.2.4

USB-Ausgang

Das Control Panel verfügt über zwei USB-Ausgänge (X104, X105) mit Buchsen-Typ A. Die Schnittstellen
dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. Es wird die USB-Spezifikation 2.0
unterstützt.
X104
1 2 3 4
1 2 3 4
X105

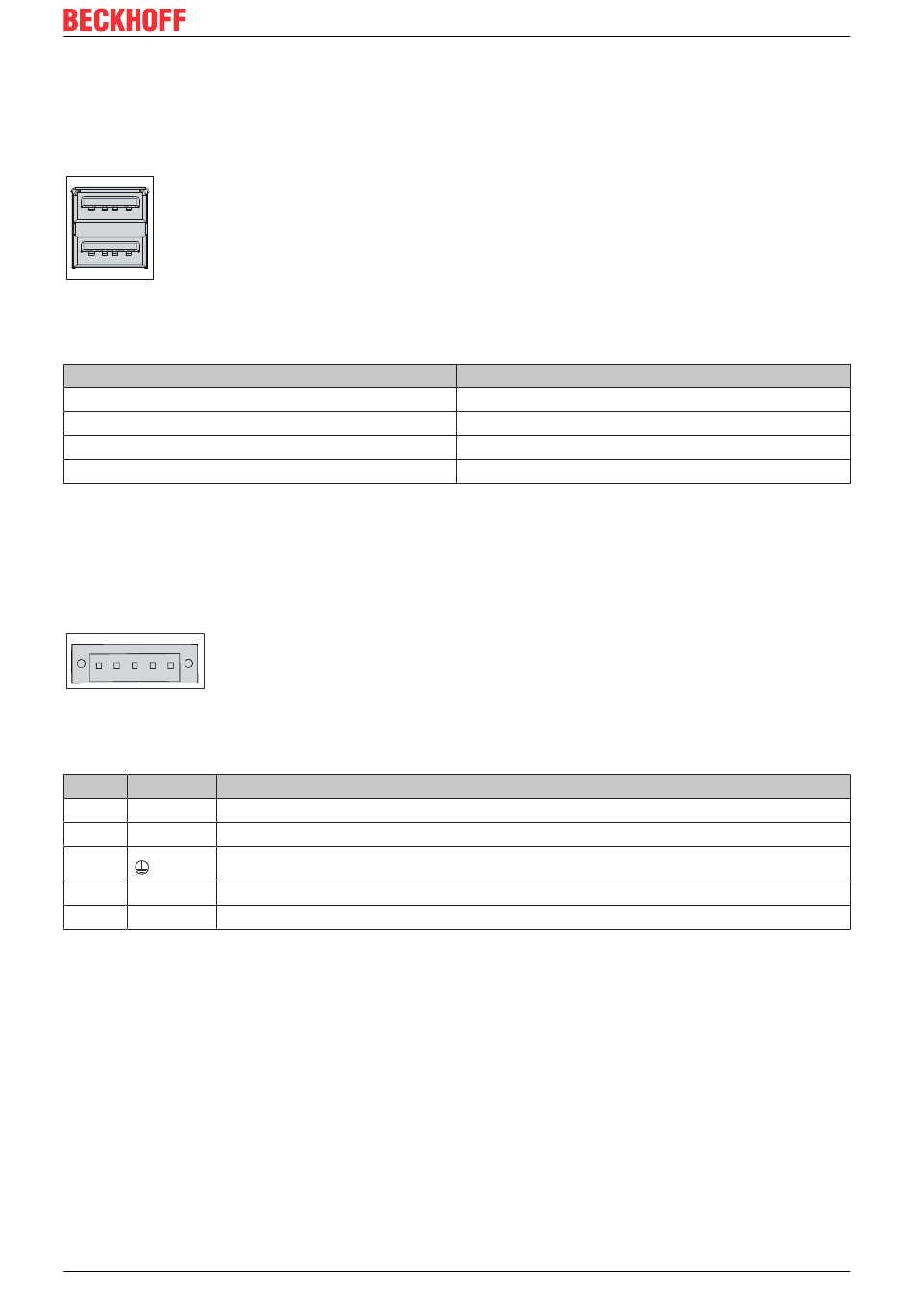

Abb. 6: CP69xx_USB-Ausgang Pin-Nummerierung
Tab. 5: USB-Schnittstelle Pinbelegung
Pin
1
2
3
4
3.2.5

Spannungsversorgung

Das Control Panel wird mit einer nominellen Eingangsspannung von 24 V
Spannungsversorgung sowie die Schutzerdung des Geräts erfolgen über die fünfpolige Spannungsbuchse
(X106).
X106
3 5
1 2 4
Abb. 7: CP69xx_Spannungsbuchse Pin-Nummerierung
Tab. 6: Spannungsbuchse Pinbelegung
Pin Signal Beschreibung
1 NC nicht belegt
2 NC nicht belegt
3 Schutzerdung
4 - Minuspol Spannungsversorgung 24 V
5 + 24 V Pluspol Spannungsversorgung 24 V
Der Stecker für die Spannungsversorgung ist für 16 A spezifiziert und kann Leitungsquerschnitte bis 1,5 mm
aufnehmen. Verwenden Sie bei langen Zuleitungen 1,5 mm
Zuleitung zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Control Panels
anliegen, damit bei Spannungsschwankungen das Control Panel eingeschaltet bleibt. Der Stecker ist im
Lieferumfang enthalten. Einen Ersatzstecker erhalten Sie bei Ihrem Beckhoff Vertrieb unter der folgenden
Bestelloption:
• C9900-P927: Stromversorgungsstecker für Control Panel CP69xx, 5-poliger Stecker mit Zugentlastung
für das externe Zuleitungskabel
CP69xx
Belegung
Vbus
D -
D +
GND
2
, um einen niedrigen Spannungsabfall an der
Version: 3.5
Produktübersicht
versorgt. Der Anschluss an die
DC
2
