- Seite 1 Original-Handbuch | DE C6905 Industrie-PC 29.06.2021 | Version: 2.0...
-
Seite 3: Inhaltsverzeichnis
Industrie-PC anschließen ........................ 21 4.3.1 Erdung des Industrie-PCs.................... 22 4.3.2 Leitungen und Spannungsversorgung anschließen ............ 23 Industrie-PC ein- und ausschalten .................... 24 5 Beckhoff-Device-Manager ........................ 25 6 Außerbetriebnahme.......................... 27 Spannungsversorgung und Leitungen trennen ................ 27 Demontage und Entsorgung...................... 28 7 Instandhaltung ............................ 30 Reinigung ............................ 30 Wartung ............................ 31 7.2.1... - Seite 4 Inhaltsverzeichnis Version: 2.0 C6905...
-
Seite 5: Hinweise Zur Dokumentation
US6167425 mit den entsprechenden Anmeldungen und Eintragungen in verschiedenen anderen Ländern. Copyright © Beckhoff Automation GmbH & Co. KG. Die Veröffentlichung dieses Dokuments auf anderen Webseiten als der unseren ist verboten. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. -
Seite 6: Zu Ihrer Sicherheit
Sachschäden essenziell sind. Haftungsausschluss Im Fall von Nichtbeachtung dieser Dokumentation und damit dem Einsatz der Geräte außerhalb der dokumentierten Betriebsbedingungen, ist Beckhoff von der Haftung ausgeschlossen. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheitssymbole verwendet. Um Personen- und Sachschäden zu vermeiden, lesen und befolgen Sie die Sicherheits- und Warnhinweise. -
Seite 7: Grundlegende Sicherheitshinweise
• dieses Personal regelmäßig in allen zutreffenden Fragen von Arbeitssicherheit und Umweltschutz unterwiesen wird, die Betriebsanleitung und insbesondere die darin enthaltenen Sicherheitshinweise kennt. • die Betriebsanleitung stets in einem leserlichen Zustand und vollständig am Einsatzort der Produkte zur Verfügung steht. C6905 Version: 2.0... -
Seite 8: Produktübersicht

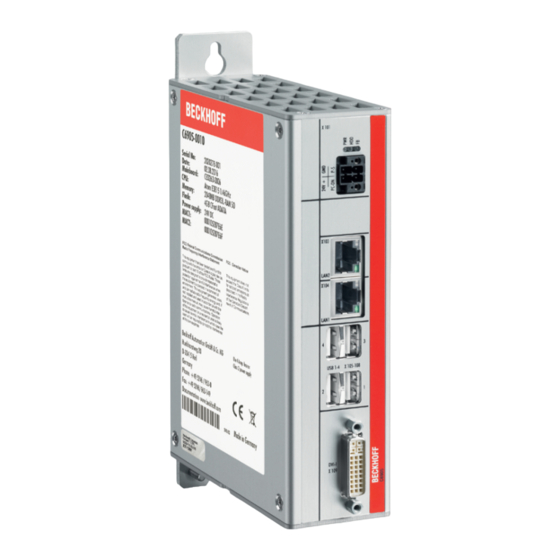

Produktübersicht Produktübersicht Der Industrie-PC C6905 gehört zu der Reihe der kompakten Industrie-PCs für den raumsparenden Schaltschrankeinbau. Es handelt sich dabei um ein Gerät für diverse Applikationen und Anforderungen. Dank der vorhandenen Prozessoren können Sie den Industrie-PC unter anderem für folgende Anwendungen einsetzen: •... -
Seite 9: Aufbau
Produktübersicht Aufbau Abb. 1: C6905_Aufbau Tab. 1: Legende Aufbau C6905 Komponente Beschreibung Montageplatte Platte zur Montage des Industrie-PCs über die Rückseite im Schaltschrank Typenschild Angaben zur Ausstattung des Industrie-PCs Seitliche Abdeckung Zugang zu Batterie und Speichermedien Schutzleiteranschluss PE Niederohmige Schutzerdung und Funktionserdung des... -
Seite 10: Schnittstellenbeschreibung
Der Stecker für die Spannungsversorgung ist für 8 A spezifiziert und kann Leitungsquerschnitte bis 1,5 mm aufnehmen. Der Stecker ist im Lieferumfang enthalten. Sollten Sie einen Ersatzstecker benötigen, erhalten Sie diesen unter Angabe der Bestellbezeichnung C9900-P943 bei Ihrem Beckhoff Vertrieb. Version: 2.0... -
Seite 11: Ethernet Rj45
Produktübersicht 3.2.2 Ethernet RJ45 Der C6905 verfügt über zwei Gigabit-LAN-Anschlüsse (X103, X104). Die Ethernet-Standards 100Base-T und 1000Base-T ermöglichen den Anschluss entsprechender Netzwerkkomponenten und Datenraten von 100/1000 MBit/s. Die erforderliche Geschwindigkeit wird automatisch gewählt. Die Controller sind folgendermaßen entsprechend der Gerätegenerationen eingesetzt: Tab. 3: Controller-Zuordnung Gerätegenerationen... -
Seite 12: Usb
Der Industrie-PC verfügt über vier USB-Schnittstellen (X105-X108). Die Schnittstellen dienen dem Anschluss von Peripheriegeräten mit USB-Anschluss. Die folgende Tabelle gibt die Schnittstellenzuteilung entsprechend der Gerätegeneration an: Tab. 5: USB-Schnittstellen Gerätegeneration Generation USB-Schnittstellen C6905-0010 4 x USB-2.0 C6905-0020 2 x USB-3.0 2 x USB-2.0 X105-108 Abb. 4: C6905_USB-Schnittstelle Pin-Nummerierung... -
Seite 13: Dvi
DDC Clock + 5 V Power TDMS Clock Shield DDC Data Ground (+ 5 V, Analog H/ TDMS Clock + V Sync) Analog Vertical Sync Hot Plug Detect TDMA Clock - C6905 Version: 2.0... -
Seite 14: Status-Leds
Tab. 8: Bedeutung Status-LEDs Farbe/Blinkintervall Bedeutung PWR (Power) grün Rechner an Rechner aus FB (Feldbus) TwinCAT Stop blau TwinCAT Config blau/rot blinkend TwinCAT Config (Feldbus Error) grün TwinCAT Run grün/rot blinkend TwinCAT Run (Feldbus Error) HDD (Festplatte) Zugriff auf Speichermedien Version: 2.0 C6905... -
Seite 15: Typenschild
Produktübersicht Typenschild Durch das Typenschild erhalten Sie Angaben zur Ausstattung des Industrie-PCs. xxxxxxxx xxxxxxxxxxxxx xxxxxxxxxxxxx Abb. 7: C6905_Typenschild Beispiel Tab. 9: Legende Typenschild C6905 Beschreibung Modell: Die letzten vier Ziffern geben die Generation des Geräts an. Seriennummer (BTN) Produktionsdatum Mainboard Arbeitsspeicher Speichermedien... -
Seite 16: 1-Sekunden-Usv
Spannungsausfall ausschließlich auf der Compact Flash/CFast Karte/MicroSD gespeichert. Dabei arbeitet die Sekunden-USV nur für wenige Sekunden. Abb. 8: Funktion USV Aus der SPS steuern Sie die USV mit dem Funktionsbaustein FB_S_UPS_BAPI an. Nähere Informationen dazu erhalten Sie im Beckhoff Information System unter folgendem Link: https://infosys.beckhoff.com/ index.php?content=../content/1031/tcplclib_tc2_sups/27021601480747275.html&id=7167070070491500024. Version: 2.0 C6905... -
Seite 17: Inbetriebnahme
3. Überprüfen Sie die Vollständigkeit Ihrer Lieferung anhand Ihrer Bestellung. 4. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 5. Im Fall von Unstimmigkeiten zwischen Verpackungsinhalt und Bestellung oder bei Transportschäden, informieren Sie den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 38]). C6905 Version: 2.0... -
Seite 18: Schaltschrankeinbau
Eine von der Dokumentation abweichende Montage des Geräts kann die Funktionsfähigkeit beeinträchti- gen. • Montieren Sie das Gerät ausschließlich in den dokumentierten Ausrichtungen. Der Industrie-PC C6905 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel 9 Technische Daten [} 37]). -
Seite 19: Abmessungen
Die Abmessungen des Industrie-PCs und der Montageplatte dienen der Vorbereitung des Schaltschranks und der korrekten Montage des Geräts im Schaltschrank. Alle Abmessungen sind in mm angegeben. Abbildung 10 stellt die Abmessungen des Industrie-PCs mit der Standard-Montageplatte dar. 34 ,5 Abb. 10: C6905_Abmessungen Standard-Montageplatte C6905 Version: 2.0... -
Seite 20: Montage Im Schaltschrank
1. Setzen Sie die Befestigungsschrauben in die Bohrlöcher in der Rückwandplatte des Schaltschranks. 2. Hängen Sie den PC an den gekennzeichneten Stellen der Montageplatte (siehe Abb. 11) auf die Schrauben. 3. Ziehen Sie die Befestigungsschrauben fest. ð Sie haben den Industrie-PC im Schaltschrank montiert. Version: 2.0 C6905... -
Seite 21: Industrie-Pc Anschließen
Betrieb des Geräts liefert. Verkabeln Sie den Industrie-PC im Schaltschrank gemäß der Norm EN 60204-1:2006 Schutzkleinspannungen (PELV = Protective Extra Low Voltage), sodass eine Seite des Stromkreises oder ein Punkt der Energiequelle dieses Stromkreises an das Schutzleitersystem angeschlossen ist. C6905 Version: 2.0... -
Seite 22: Erdung Des Industrie-Pcs
EN 61000-6-4. Für die EMV des Geräts ist die Funktionserdung erforderlich. Die Funktionserdung stellen Sie durch die Erdungsverbindung an der Montageplatte des PCs mit dem zentralen Erdungspunkt des Schaltschranks her, in den der PC eingebaut wird. Version: 2.0 C6905... -
Seite 23: Leitungen Und Spannungsversorgung Anschließen
3. Stecken Sie das Spannungskabel in die Spannungsbuchse des Industrie-PCs. 4. Verschrauben Sie das Spannungskabel mit der Spannungsbuchse des Industrie-PCs. 5. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an. 6. Schalten Sie die 24-V-Spannungsversorgung ein. 7. Messen Sie die Spannung am Spannungsversorgungsstecker des PCs. C6905 Version: 2.0... -
Seite 24: Industrie-Pc Ein- Und Ausschalten
Zusätzlich startet der Beckhoff-Device-Manager automatisch. Bei dem Device-Manager handelt es sich um eine Software von Beckhoff, die Sie bei der Konfiguration des PCs unterstützt. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für die von Ihnen angeschlossene Zusatzhardware sowie für die im PC befindlichen Geräte nachträglich selbst... -
Seite 25: Beckhoff-Device-Manager
Beckhoff-Device-Manager-Handbuch. Erster Start Beckhoff-Device-Manager Wenn Ihr Industrie-PC das erste Mal hochgefahren wird, startet auch der Beckhoff-Device-Manager zum ersten Mal automatisch. Es öffnet sich der Security-Wizard. Dieser weist Sie darauf hin, dass Sie das von Beckhoff standardmäßig eingestellte Passwort neu setzen sollen. Gehen Sie dafür wie folgt vor: 1. -
Seite 26: Abb. 13 Beckhoff-Device-Manager - Startseite
Um den Beckhoff-Device-Manager manuell zu starten, gehen Sie wie folgt vor: 1. Öffnen Sie lokal einen Webbrowser auf dem Industrie-PC. 2. Geben Sie localhost/config im Webbrowser ein, um den Beckhoff-Device-Manager zu starten. Der Beckhoff-Device-Manager startet. Es erscheint der Security-Wizard. Sichere Passwörter Starke Passwörter sind eine wichtige Voraussetzung für eine sichere Anlage. -
Seite 27: Außerbetriebnahme
Um die Leitungen vom Industrie-PC zu trennen, gehen Sie wie folgt vor: 1. Notieren Sie sich die Beschaltung, wenn Sie die Verkabelung mit einem anderen Gerät wiederherstel- len wollen. 2. Trennen Sie die Datenübertragungsleitungen vom Industrie-PC. 3. Klemmen Sie abschließend das Erdungsband ab. C6905 Version: 2.0... -
Seite 28: Demontage Und Entsorgung
1. Lösen Sie die Befestigungsschrauben nur so weit, dass sie weiterhin im Schaltschrank stecken bleiben. 2. Heben Sie den PC soweit an, dass die Befestigungsschrauben in die Schlüssellöcher (siehe Abb. 14) rutschen. 3. Nehmen Sie den PC aus dem Schaltschrank heraus. ð Sie haben den PC demontiert. Abb. 14: C6905_Demontage Schaltschrank Version: 2.0 C6905... - Seite 29 • Führen Sie Metallteile dem Metallrecycling zu. • Entsorgen Sie Elektronik-Bestandteile, wie Lüfter und Leiterplatten, entsprechend der nationalen Elektronik-Schrott-Verordnung. • Kleben Sie die Pole der Motherboard-Batterie CR2032 isolierend ab und entsorgen Sie die Batterie über das lokale Batterie-Recycling. C6905 Version: 2.0...
-
Seite 30: Instandhaltung
Funktionsfähigkeit gewährleistet wird. Dazu tragen die Reinigung und Wartung bestimmter Gerätekomponenten sowie der Austausch weiterer Gerätekomponenten bei. Reparatur Reparaturen am Gerät dürfen ausschließlich vom Hersteller vorgenommen werden. Kontaktieren Sie in einem Reparaturfall den Beckhoff Service (siehe Kapitel 10.1 Service und Support [} 38]). Reinigung HINWEIS Ungeeignete Reinigungsmittel Die Verwendung ungeeigneter Reinigungsmittel kann zu Sachschäden führen. -
Seite 31: Wartung
Wartung HINWEIS Einsatz falscher Ersatzteile Der Einsatz von Ersatzteilen, die nicht über den Beckhoff Service bestellt wurden, kann zu unsicherem und fehlerhaftem Betrieb führen. • Setzen Sie ausschließlich Ersatzteile ein, die Sie über den Beckhoff Service bestellt haben. Beckhoff Industrie-PCs werden aus Komponenten der höchsten Qualität und Robustheit hergestellt, ausgewählt und getestet für beste Interoperabilität, langfristige Verfügbarkeit und zuverlässige Funktion... - Seite 32 • Eventuelle Ladungen vom eigenen Körper ableiten durch die Berührung von geerdetem Metall (z.B. Schaltschranktür). • Handgelenkerdungsband tragen. • Erst mit Handgelenkerdungsband neue elektronische Komponenten aus der ESD-Verpackung (getönter Kunststoffbeutel) entnehmen. • Kein Umhergehen mit elektronischen Komponenten ohne ESD-Verpackung in der Hand. Version: 2.0 C6905...
-
Seite 33: Zugang Zu Gerätekomponenten
Torx TX10 Schrauben und nehmen Sie die Abdeckung ab (siehe Abb. 15). Abb. 15: C6905_Zugang Batterie und Speichermedium Sie haben nun Zugriff auf Batterie (1) und CFast (2) (siehe Abb. 16). Abb. 16: C6905_Batterie und CFast C6905 Version: 2.0... -
Seite 34: Austausch Batterie
Austausch Batterie HINWEIS Falscher Batterietyp Das Einsetzen des falschen Batterietyps kann das Gerät beschädigen. • Tauschen Sie die Batterie ausschließlich gegen eine Ersatzbatterie aus dem Beckhoff Service. • Achten Sie beim Austausch der Batterie auf die richtige Polung. HINWEIS Batteriebeschädigung Durch falschen Umgang mit der Motherboard-Batterie kann diese beschädigt werden. -
Seite 35: Austausch Speichermedien
Wenn Sie ein Speichermedium entsprechend der Empfehlung von Beckhoff tauschen wollen, müssen Sie die Daten von dem alten auf das neue Speichermedium kopieren. Dafür können Sie das Beckhoff Service Tool (BST) verwenden. Das BST ist ein grafisches Sicherungs- und Wiederherstellungsprogramm für Industrie-PCs mit einem Windows Betriebssystem. -
Seite 36: Hilfe Bei Störungen
Maßnahmen Keine Funktion nach Starten des Fehlende Spannungsversorgung Kabel für die Industrie-PCs des Industrie-PCs Spannungsversorgung prüfen Andere Ursache Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig Andere Ursache Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der... -
Seite 37: Technische Daten
Technische Daten Technische Daten Tab. 13: Technische Daten Produktbezeichnung C6905 Abmessungen (B x H x T) 45 x 163 x 115 mm, ohne Montageplatte Gewicht 900 g bei Grundausstattung Versorgungsspannung 20,4-28,8 V (24 V Netzteil, NEC class 2) Leistungsaufnahme max. 14 W bei Grundausstattung... -
Seite 38: Anhang
Anhang Anhang 10.1 Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •... -
Seite 39: Zulassungen
Anhang 10.2 Zulassungen Die folgende Tabelle zeigt die Zertifizierungen des Industrie-PCs entsprechend der Gerätegeneration: Tab. 14: Zertifizierungen C6905 Gerätegeneration Zertifizierung C6905-0010 CE, EAC, UL C6905-0020 CE, EAC, UL FCC Zulassungen für die Vereinigten Staaten von Amerika FCC: Federal Communications Commission Radio Frequency Interference Statement Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein Digitalgerät der Klasse A, entsprechend... - Seite 40 Funktion USV..........................Abb. 9 C6905_Montageplatte ......................... Abb. 10 C6905_Abmessungen Standard-Montageplatte................Abb. 11 C6905_Schaltschrankeinbau....................... Abb. 12 Beckhoff-Device-Manager - Change Passwords................. Abb. 13 Beckhoff-Device-Manager - Startseite..................Abb. 14 C6905_Demontage Schaltschrank ....................Abb. 15 C6905_Zugang Batterie und Speichermedium................Abb. 16 C6905_Batterie und CFast ......................
- Seite 41 Tab. 8 Bedeutung Status-LEDs ......................Tab. 9 Legende Typenschild C6905 ....................... Tab. 10 Austauschempfehlungen PC-Komponenten................Tab. 11 Technische Daten der eingesetzten Batterie................Tab. 12 Hilfe bei Störungen ........................Tab. 13 Technische Daten........................Tab. 14 Zertifizierungen C6905 ........................ C6905 Version: 2.0...
- Seite 43 Mehr Informationen: www.beckhoff.de/C6905/ Beckhoff Automation GmbH & Co. KG Hülshorstweg 20 33415 Verl Deutschland Telefon: +49 5246 9630 info@beckhoff.de www.beckhoff.de...
