3.2.1
DVI-Extended-Eingang
Das Control Panel verfügt über einen DVI-Extended-Eingang (X101). Er dient der Übertragung des
Grafiksignals vom Industrie-PC zum Control Panel.
Das Grafiksignal wird direkt per DVI-Kabel über maximal 50 m Entfernung übertragen. Bei dieser Kabellänge
kommt das Grafiksignal stark verfälscht am Control Panel an. Im Control Panel wird ein Signalprozessor
eingesetzt, der das DVI-Signal vollständig wiederherstellt. Der Industrie-PC benötigt einen herkömmlichen
DVI-Ausgang.

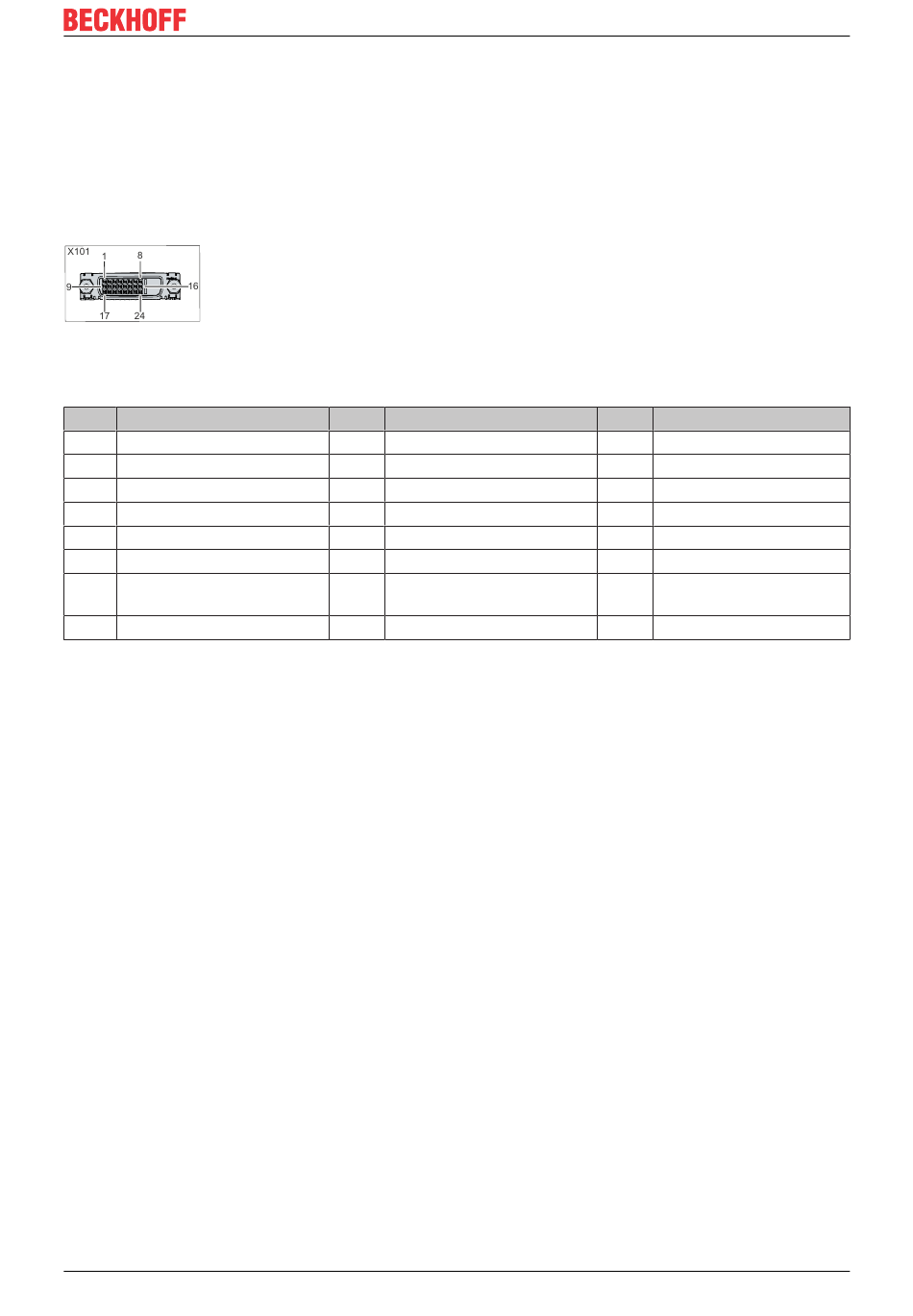

Abb. 3: CP69xx_DVI-E-Eingang Pin-Nummerierung
Tab. 2: DVI-Extended-Schnittstelle Pinbelegung
Pin
Belegung
1
TDMS Data 2 -
2
TDMS Data 2 +
3
TDMS Data 2/4 Shield
4
TDMS Data 4 -
5
TDMS Data 4 +
6
DDC Clock
7
DDC Data
8
Analog Vertical Sync
Einstellen der Übertragungsrate
Bei großer Distanz zwischen PC und Control Panel muss die Übertragungsrate für das DDC-File begrenzt
werden. Das DDC-File wird vom Control Panel an den PC übertragen, um dem PC die Eigenschaften des
Displays wie Timing und Auflösung mitzuteilen.
Das VideoBIOS in der Grafikkarte, oder bei On-Board-Grafik das VideoBIOS im Motherboard, enthält die
Festlegung der Übertragungsrate für das DDC-File. Dieser Wert muss 50 kHz oder weniger betragen. Ist
dieser Wert zu hoch, wird das Bild entweder nicht angezeigt oder erst nach dem Start von Windows.
Auch Windows Grafiktreiber enthalten einen Wert für die Übertragungsrate des DDC-Files. Wenn unter
Windows kein Bild angezeigt wird, muss ein Grafiktreiber verwendet werden, der einen Wert von 50 kHz
oder weniger für die DDC-File-Übertragung enthält.
CP69xx
Pin
Belegung
9
TDMS Data 1 -
10
TDMS Data 1 +
11
TDMS Data 1/3 Shield
12
TDMS Data 3 -
13
TDMS Data 3 +
14
+ 5 V Power
15
Ground (+ 5 V, Analog H/V
Sync)
16
Hot Plug Detect
Version: 3.5
Produktübersicht
Pin
Belegung
17
TDMS Data 0 -
18
TDMS Data 0 +
19
TDMS Data 0/5 Shield
20
TDMS Data 5 -
21
TDMS Data 5 +
22
TDMS Clock Shield
23
TDMS Clock +
24
TDMA Clock -
