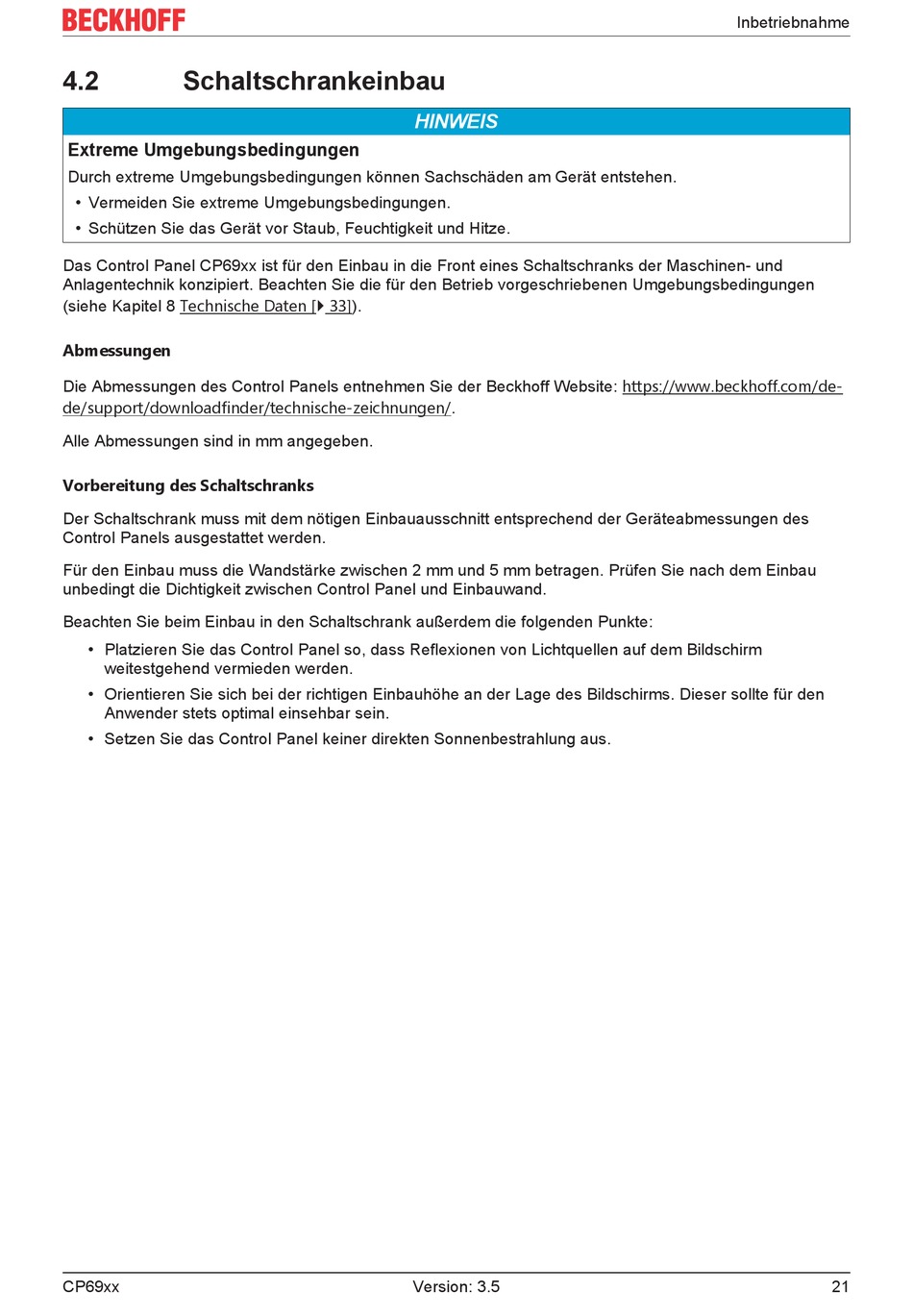

4.2

Schaltschrankeinbau

Extreme Umgebungsbedingungen
Durch extreme Umgebungsbedingungen können Sachschäden am Gerät entstehen.
• Vermeiden Sie extreme Umgebungsbedingungen.
• Schützen Sie das Gerät vor Staub, Feuchtigkeit und Hitze.
Das Control Panel CP69xx ist für den Einbau in die Front eines Schaltschranks der Maschinen- und
Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen
(siehe Kapitel 8 Technische Daten [} 33]).
Abmessungen
Die Abmessungen des Control Panels entnehmen Sie der Beckhoff Website: https://www.beckhoff.com/de-
de/support/downloadfinder/technische-zeichnungen/.
Alle Abmessungen sind in mm angegeben.
Vorbereitung des Schaltschranks
Der Schaltschrank muss mit dem nötigen Einbauausschnitt entsprechend der Geräteabmessungen des
Control Panels ausgestattet werden.
Für den Einbau muss die Wandstärke zwischen 2 mm und 5 mm betragen. Prüfen Sie nach dem Einbau
unbedingt die Dichtigkeit zwischen Control Panel und Einbauwand.
Beachten Sie beim Einbau in den Schaltschrank außerdem die folgenden Punkte:
• Platzieren Sie das Control Panel so, dass Reflexionen von Lichtquellen auf dem Bildschirm
weitestgehend vermieden werden.
• Orientieren Sie sich bei der richtigen Einbauhöhe an der Lage des Bildschirms. Dieser sollte für den
Anwender stets optimal einsehbar sein.
• Setzen Sie das Control Panel keiner direkten Sonnenbestrahlung aus.
