TC-MIDI (+)

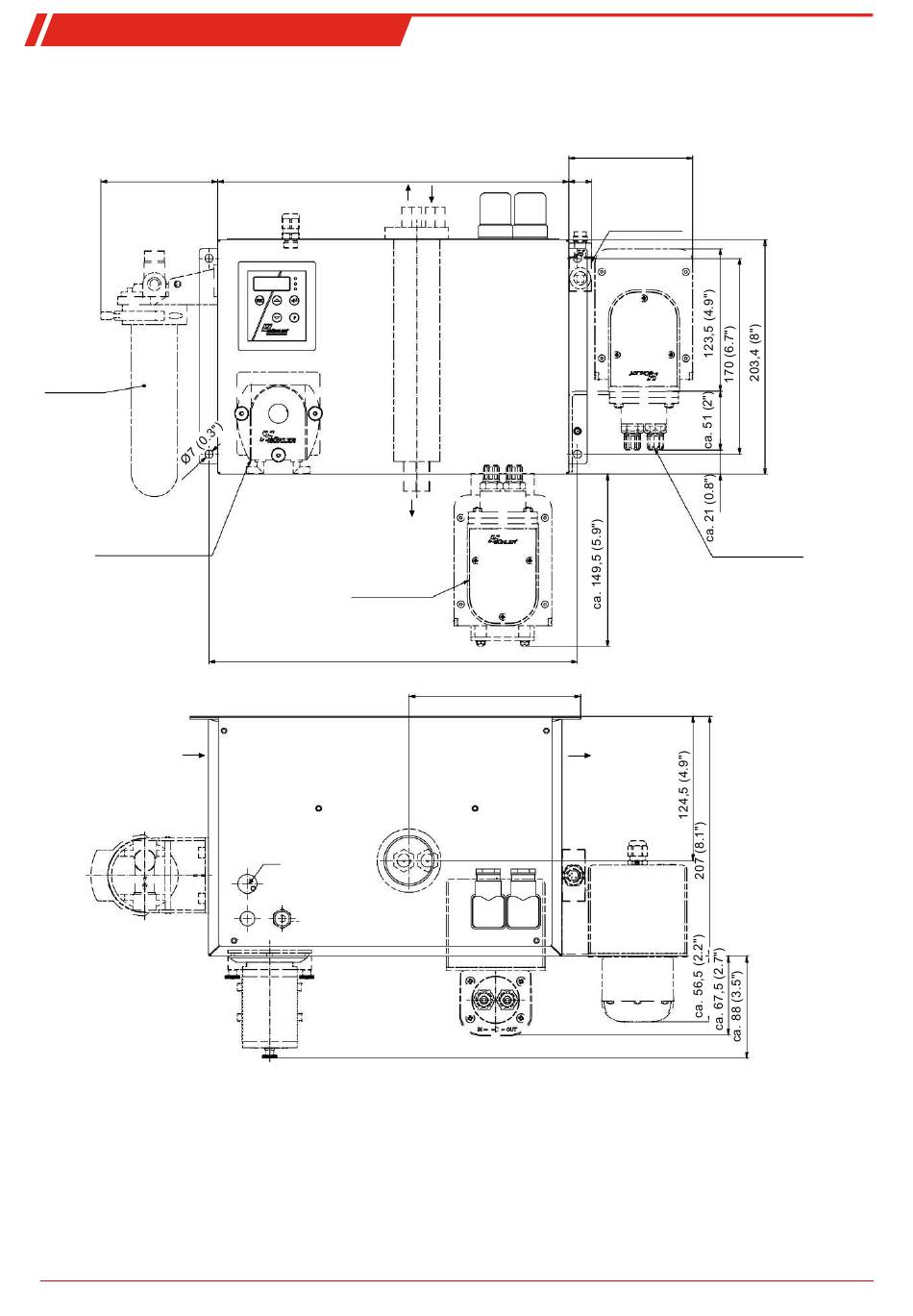

9.6 Abmessungen (mm)

TC-MIDI
101,5 (4")
Filter
(optional)
Peristaltische Pumpe
(optional)
Luft
EIN
BD440025 ◦ 12/2020
305 (12")
Messgas
EIN/AUS
Kondensat
AUS
Messgaspumpe
- Unterbau -
(optional)
320 (12.6")
S3
108 (4.3")
20 (0.8")
Feuchtefühler
(optional)
148 (5.8")
Luft
AUS
S1
S2
Messgaspumpe
- seitlicher Anbau -
(optional)
S1 = Netzanschluss
S2 = Statusausgang
S3 = Analogausgang
