TC-MIDI (+)

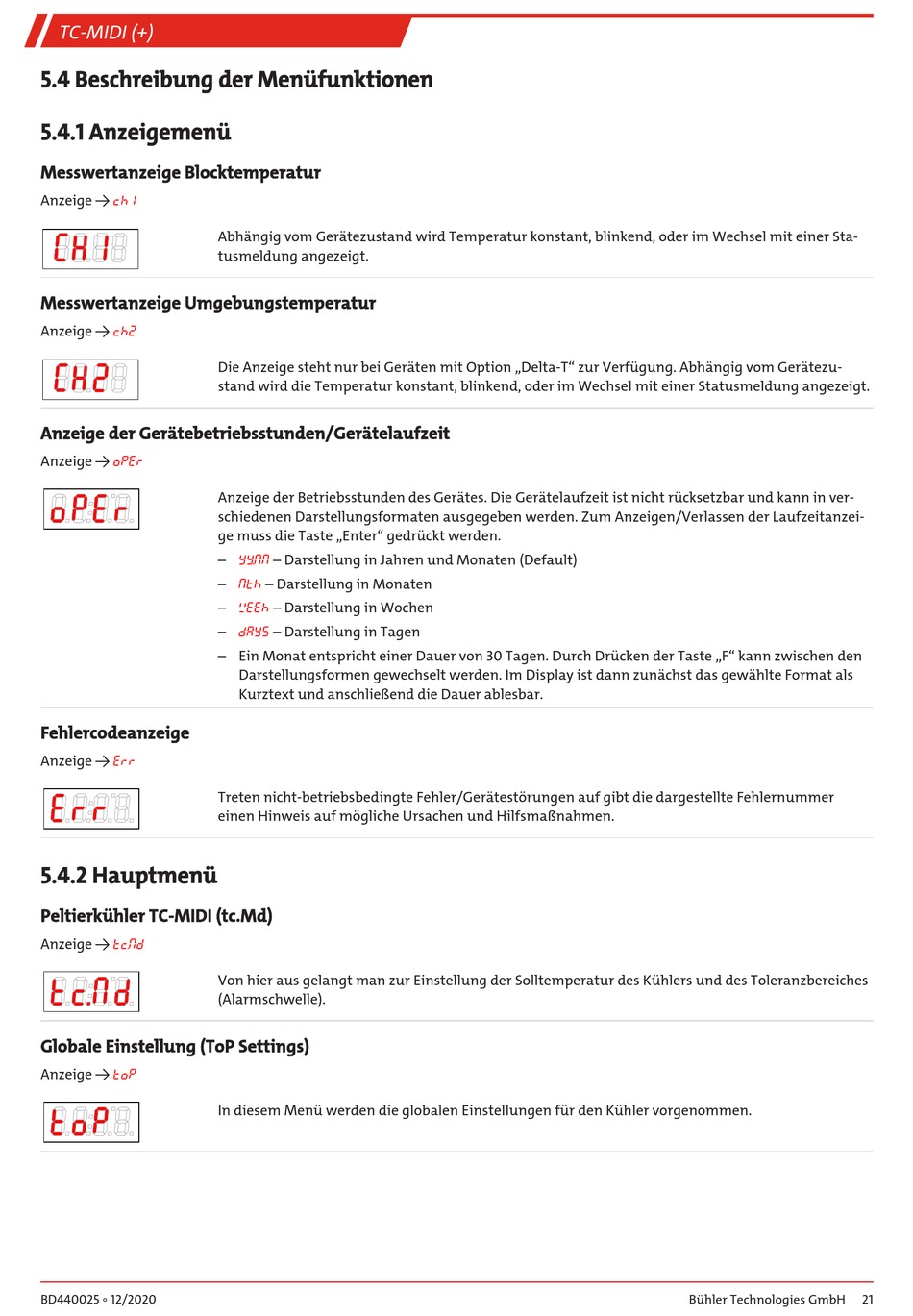

5.4 Beschreibung der Menüfunktionen
5.4.1 Anzeigemenü
Messwertanzeige Blocktemperatur
Anzeige →
ch1
Messwertanzeige Umgebungstemperatur
Anzeige →
ch2
Anzeige der Gerätebetriebsstunden/Gerätelaufzeit
Anzeige →
oper
Fehlercodeanzeige
Anzeige →
err
5.4.2 Hauptmenü
Peltierkühler TC-MIDI (tc.Md)
Anzeige →
tc. M d
Globale Einstellung (ToP Settings)
Anzeige →
toP
BD440025 ◦ 12/2020
Abhängig vom Gerätezustand wird Temperatur konstant, blinkend, oder im Wechsel mit einer Sta-
tusmeldung angezeigt.
Die Anzeige steht nur bei Geräten mit Option „Delta-T" zur Verfügung. Abhängig vom Gerätezu-
stand wird die Temperatur konstant, blinkend, oder im Wechsel mit einer Statusmeldung angezeigt.
Anzeige der Betriebsstunden des Gerätes. Die Gerätelaufzeit ist nicht rücksetzbar und kann in ver-
schiedenen Darstellungsformaten ausgegeben werden. Zum Anzeigen/Verlassen der Laufzeitanzei-
ge muss die Taste „Enter" gedrückt werden.
–
– Darstellung in Jahren und Monaten (Default)
yy. m m
–
– Darstellung in Monaten
mth
–
– Darstellung in Wochen
weeh
–
– Darstellung in Tagen
days
– Ein Monat entspricht einer Dauer von 30 Tagen. Durch Drücken der Taste „F" kann zwischen den
Darstellungsformen gewechselt werden. Im Display ist dann zunächst das gewählte Format als
Kurztext und anschließend die Dauer ablesbar.
Treten nicht-betriebsbedingte Fehler/Gerätestörungen auf gibt die dargestellte Fehlernummer
einen Hinweis auf mögliche Ursachen und Hilfsmaßnahmen.
Von hier aus gelangt man zur Einstellung der Solltemperatur des Kühlers und des Toleranzbereiches
(Alarmschwelle).
In diesem Menü werden die globalen Einstellungen für den Kühler vorgenommen.
Bühler Technologies GmbH
21
