Abmessungen (Mm) - Bühler technologies TC-Standard + Betriebs Und Installationsanleitung

TC-Standard (+)

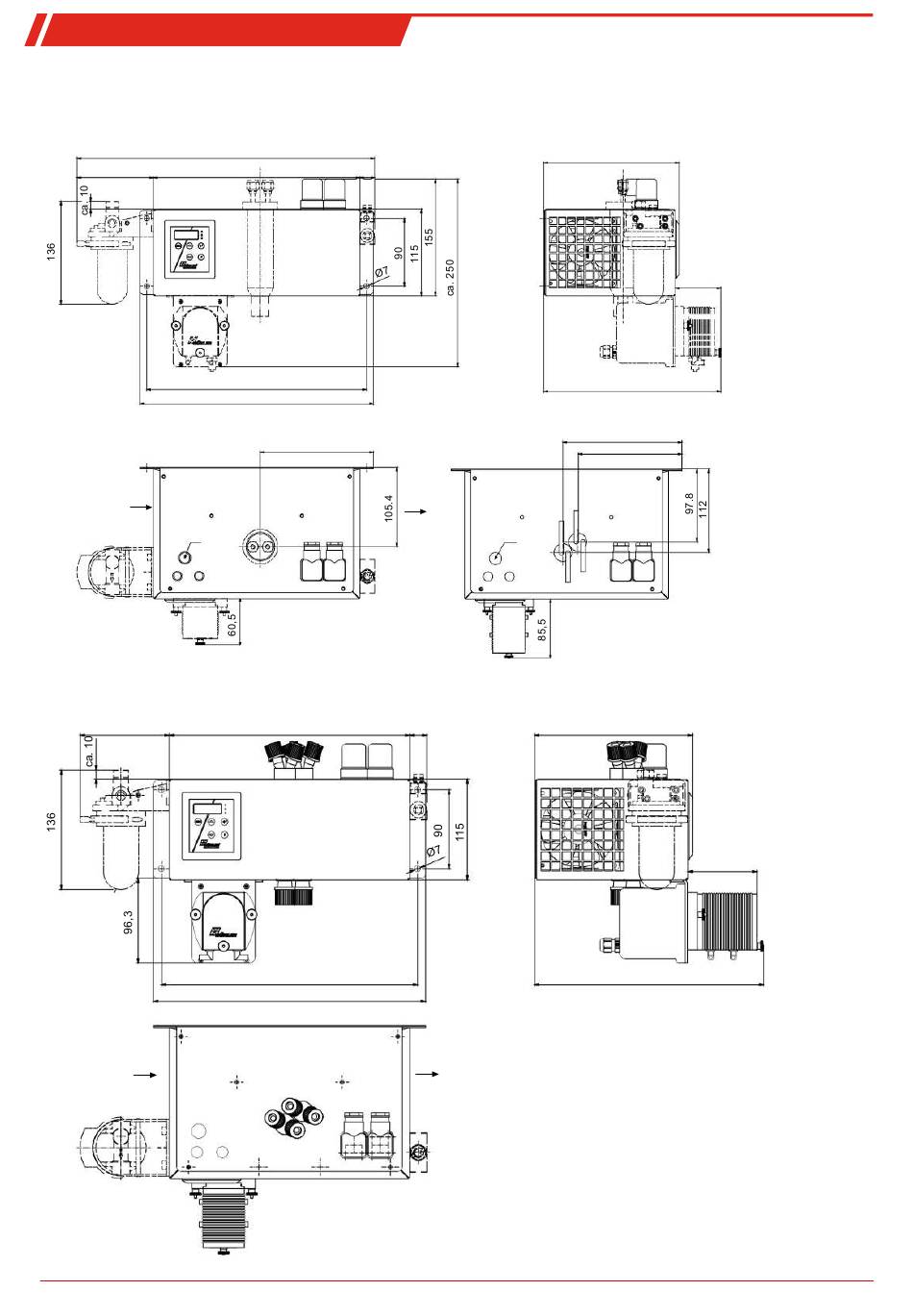

9.6 Abmessungen (mm)

TC-Standard
ca. 395
101.5
Messgas
EIN/AUS
Filter
(optional)
Luft
EIN
S3
TC-Standard+
ca. 101,5
Messgas
EIN/AUS
Filter
(optional)
Luft
EIN
S3
BD440017 ◦ 10/2018
274
19.5
Feuchtefühler
(optional)
Wärmetauscher
(optional)
Kondensat AUS
Peristaltische Pumpe
(optional)
292
310
150
S1 S2
S1 = Netzanschluss
S2 = Alarmkontakt
S3 = Analogausgang
274
Feuchtefühler
(optional)
Kondensat AUS
Peristaltische Pumpe
(optional)
292
310
S1 S2
Luft
AUS
S3
19,5
Luft
AUS
S1 = Netzanschluss
S2 = Alarmkontakt
S3 = Analogausgang
ca. 180
60.5
ca. 236
160
139
S1 S2
ca. 180
78,6
ca. 261
Bühler Technologies GmbH 39
