5 .12 Regelmäßige technische Überprüfung
Der Überprüfungsintervall ist vom Maschinenkonstrukteur anhand der Gefährdungsbeurteilung
festzulegen. Es wird jedoch empfohlen, den Not-Halt-Taster mindestens ein Mal jährlich vom
zuständigen Sicherheitsbeauftragten zu Testzwecken auszulösen und die ordnungsgemäße
Funktion zu überprüfen:
- Mechanische und elektrische Funktionsprüfung gemäß Absatz 5.11
- Sichere Befestigung
- Keine Manipulation und Beschädigung erkennbar
- Keine gelockerten Leitungsanschlüsse
5 .2 Wartung
Wartungsarbeiten sind grundsätzlich nicht erforderlich.
Um eine einwandfreie und dauerhafte Funktion zu gewährleisten, sind jedoch regelmäßige
Kontrollen der elektrischen und mechanischen Funktionen durch entsprechend ausgebildetes
und befähigtes Personal erforderlich.
Verschmutzungen sind regelmäßig zu entfernen. Verwenden Sie hierzu keine scheuernden
Reinigungsmittel, sondern nur ein feuchtes Tuch.
Prüfen Sie in regelmäßigen Abständen den Zustand und den festen Sitz aller installierter
Schalter, Taster und Anzeigeelemente. Bei Funktionsstörungen oder Beschädigung müssen
die entsprechenden Komponenten ausgetauscht werden.
Entsprechend der Intensität der Nutzung muss die Komponenten ersetzt werden.
Instandsetzung erfolgt nur durch den Hersteller.
6 . Außerbetriebnahme, Demontage und Entsorgung
6 .1 Außerbetriebnahme
Die Simplifier BOX spannungsfrei schalten und alle Stecker- oder Kabelverbindungen trennen.
6 .2 Demontage
Die Simplifier BOX nur in spannungslosem Zustand demontieren.
6 .3 Entsorgung
Die Simplifier BOX gemäß den nationalen, beziehungsweise regionalen Vorschriften und
Gesetzen fachgerecht entsorgen.

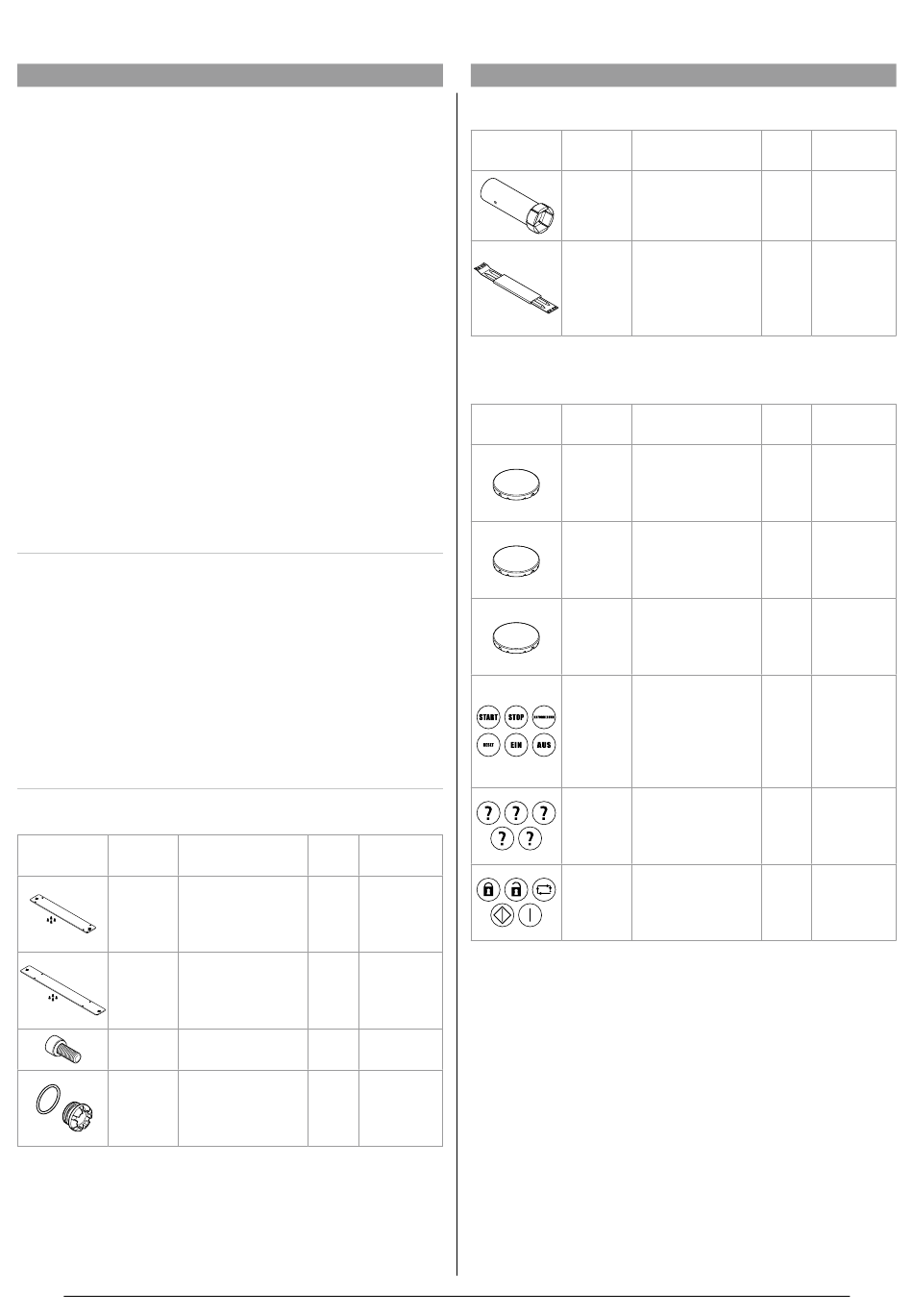

7 . Zubehör
7 .1 Zubehör für Montage
Bauteil
Ausführung
Montage-
- Aluminium
platte klein
- 253 x 40 x 5.5 mm
- inklusive 4 Befestigungs-
schrauben M3 für Gehäuse
Montage-
- Aluminium
platte groß
- 338 x 40 x 5.5 mm
- inklusive 4 Befestigungs-
schrauben M3 für Gehäuse
Schraube
- Befestigungsschraube M5
mit Dichtung
- inklusive O-Ring
Gehäusever-
- Gewinde M16
binder-
- inklusive O-Ring
schraube mit
O-Ring
DE
7 .2 Spezialwerkzeuge
7 .3 Zubehör für Konfigurationselemente
Artikel-
Artikel-
code
nummer
ZMS
SP-N-88-850-01
ZMB
SP-N-88-850-02
ZSD
SP-N-88-001-89
ZHS
SP-N-88-001-91
Simplifier BOX 253
Bauteil
Verwendung
Montage-
Zum Einschrauben von
schlüssel
Tastern und Meldeleuchten
Taster-/
Zum Austauschen der
Leuchten-
Taster-/Leuchtenkappen an
kappen-
Tastern und Meldeleuchten
Abhebe-
werkzeug
Bauteil
Ausführung
Tasterkappen
- Set 6-teilig
Set
- für unbeleuchtete Taster
- Farben rot, gelb, grün,
blau, weiß und schwarz
Tasterkappen
- Set 5-teilig
Set
- für beleuchtete Taster
- Farben rot, gelb, grün,
blau und weiß
Leuchten-
- Set 5-teilig
kappen Set
- für Meldeleuchten
- Farben rot, gelb, grün,
blau und weiß
Bezeichnungs-
- Set 6-teilig
schilder Set
- für Taster und Melde-
leuchten
- Beschriftung START, STOP,
ANFORDERUNG, RESET,
EIN und AUS
Bezeichnungs-
- Set 5-teilig
schilder Set
- für Taster und Melde-
leuchten
- individuell bedruckt
Bezeichnungs-
- Set 5-teilig
schilder Set
- für Taster und Melde-
leuchten
- bedruckt mit Piktogrammen
Artikel-
Artikel-
code
nummer
ZMT
SP-X-88-001-25
ZUK
SP-X-88-001-26
Artikel-
Artikel-
code
nummer
ZTK6
SP-X-88-001-18
ZTK5
SP-X-88-001-19
ZLK5
SP-X-88-001-20
ZB1
SP-X-88-001-21
ZB2
SP-X-88-001-22
ZB3
SP-X-88-001-23
