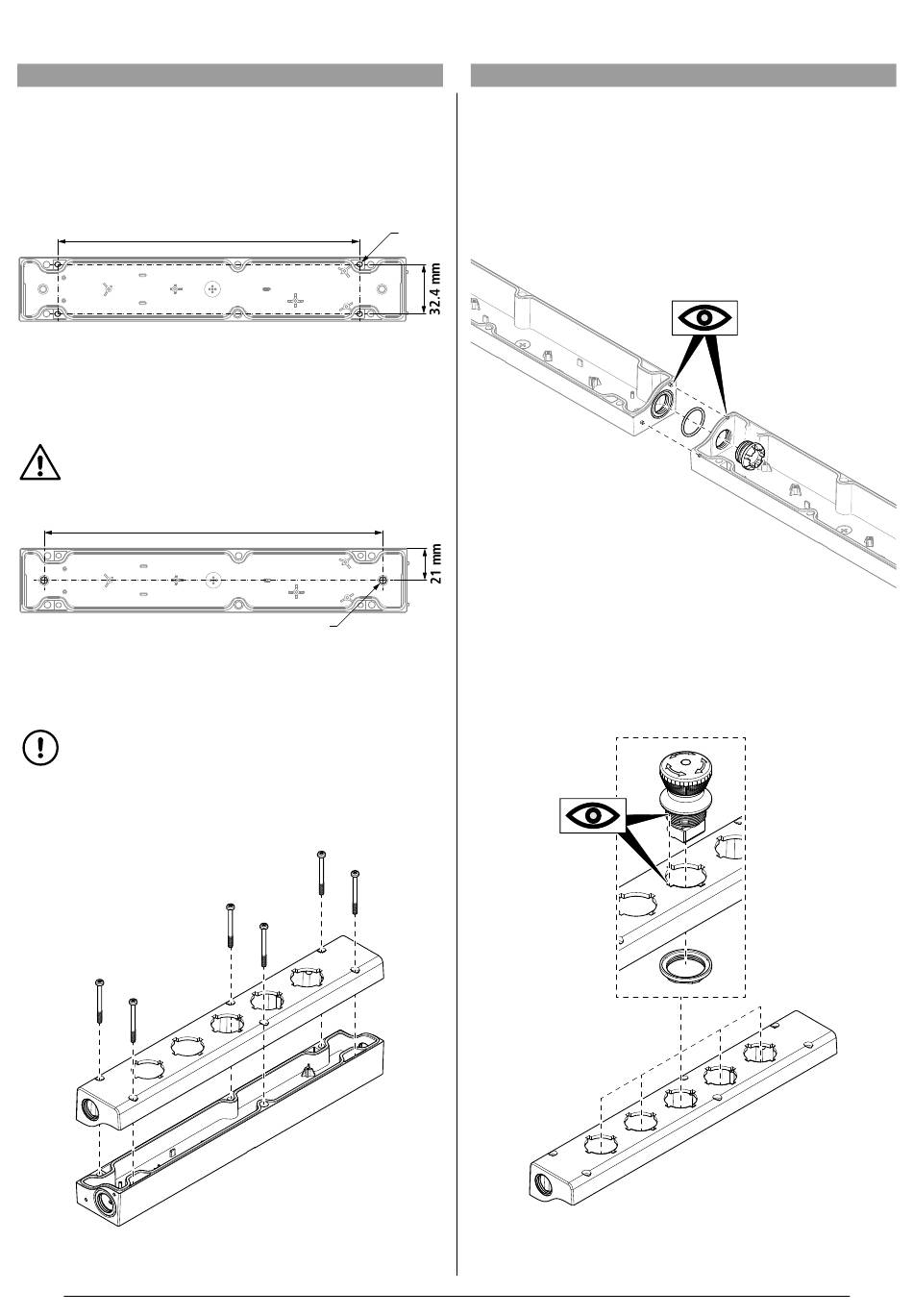

3 .22 Gehäuse ohne Montageplatte befestigen
Das Gehäuse kann auf zwei Arten auf einer dafür geeigneten, stabilen und ebenen Fläche
befestigt werden:
Befestigungsvariante 1:
Von aussen, mit vier M3 Schrauben an den dafür vorgesehenen Langlöchern.
197.5 mm
Befestigungsvariante 2:
Im Gehäuseinnern, mit zwei mit O-Ringen bestückten M5 Schrauben (Artikelnummer siehe
„7.1 Zubehör für Montage") an beiden Enden des Gehäuses.
Die Öffnungen für die beiden M5 Schrauben müssen dabei herausgebrochen werden.
Warnung!
Die angegebene Schutzart kann nur durch die Montage der beiden O-Ringe
gewährleistet werden!
221.6 mm
3 .23 Gehäuse montieren
Hinweis
Beim Montieren der Gehäusehälften darauf achten, dass keine Litzen oder
Kabel eingeklemmt werden!
1 .) Obere und untere Gehäusehälfte zusammenfügen.
2 .) Sechs mitgelieferte Schrauben einsetzen und mit Kreuzschlitzschraubendreher festziehen.
DE
4x M3
2x M5
+ 2x O-Ring
Simplifier BOX 253
3 .24 Gehäuse verbinden
1 .) O-Ring in Vertiefung an Gehäuse A positionieren.
2 .) Gehäuseverbinderschraube in Gewinde an Gehäuse B einschrauben.
3 .) Gehäuse B mit den Positioniernocken in den Positionierbohrungen an Gehäuse A
positionieren.
4 .) Gehäuseverbinderschraube in Gewinde an Gehäuse A einschrauben und von Hand
festziehen.
A
3 .3 Anzeige- und Schaltelemente montieren
3 .31 Not-Halt-Taster montieren
1 .) Not-Halt-Taster in Gehäuseöffnung positionieren.
2 .) Darauf achten, dass die Positioniernocken in den Positionierschlitzen im Gehäuse sind.
3 .) Befestigungsmutter anbringen und mit Montageschlüssel festziehen.
1
2/4
2/4
3
B
11
