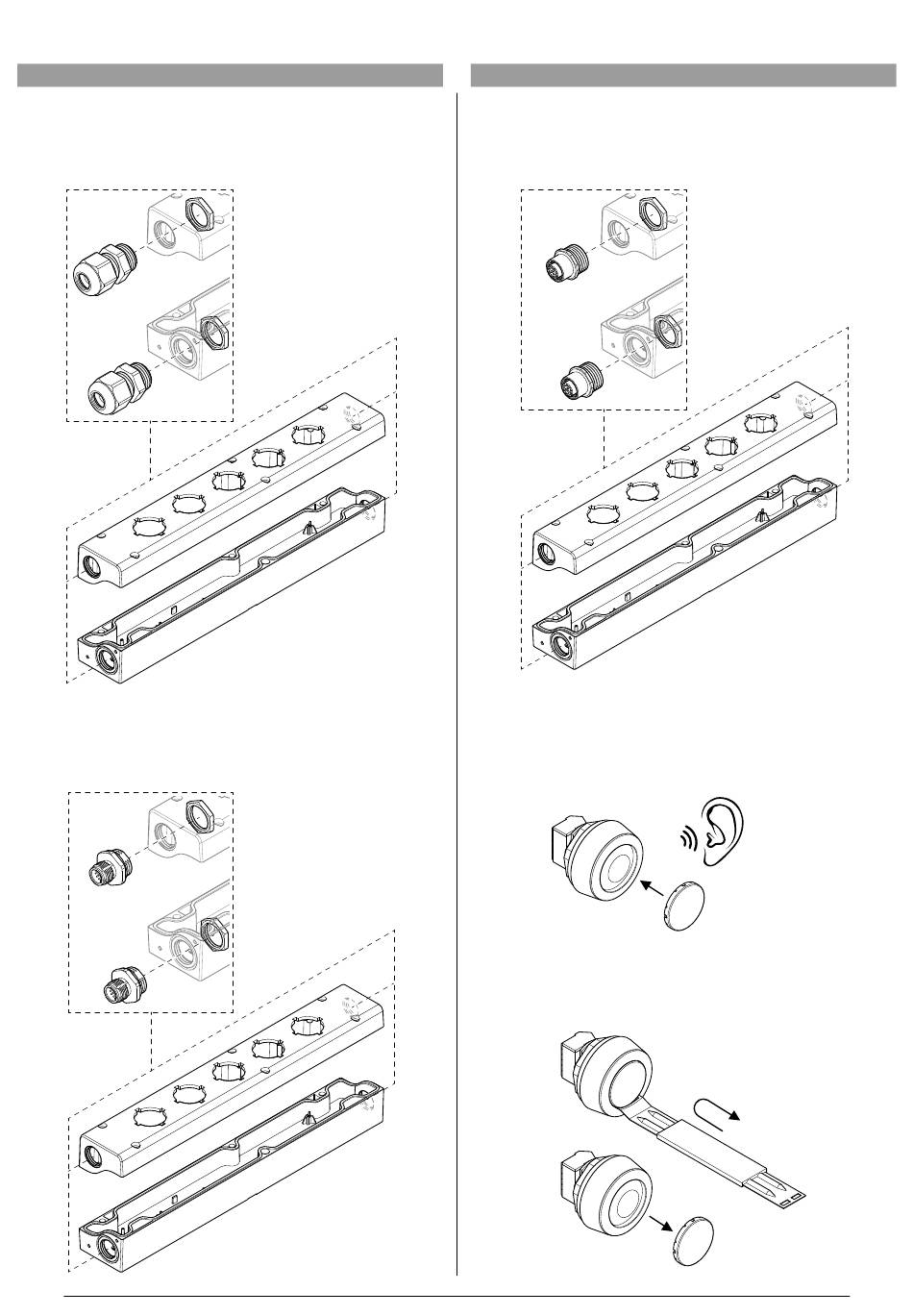

3 .5 Kabelverschraubung montieren

1 .) Kabelverschraubung in Gewindeöffnung positionieren und festschrauben.
2 .) Mit Gabelschlüssel (Grösse 19 mm) festziehen.
3 .) Kontermutter anbringen und mit Gabelschlüssel (Grösse 18 mm) festziehen.

3 .51 Stiftstecker M12 montieren

1 .) Stiftstecker in Gewindeöffnung positionieren und festschrauben.
2 .) Mit Gabelschlüssel (Grösse 19 mm) festziehen.
3 .) Kontermutter anbringen und mit Gabelschlüssel (Grösse 18 mm) festziehen.
DE
Simplifier BOX 253

3 .52 Buchsenstecker M12 montieren

1 .) Buchsenstecker in Gewindeöffnung positionieren und festschrauben.
2 .) Mit Gabelschlüssel (Grösse 19 mm) festziehen.
3 .) Kontermutter anbringen und mit Gabelschlüssel (Grösse 18 mm) festziehen.
3 .6 Taster-/Leuchtenkappen montieren/tauschen
3 .61 Taster-/Leuchtenkappe montieren
1 .) Taster-/Leuchtenkappe zentrisch auf Taster oder Meldeleuchte positionieren.
2 .) Taster-/Leuchtenkappe Festdrücken bis ein „klick" Geräusch hörbar ist.

3 .62 Taster-/Leuchtenkappe tauschen

1 .) Taster-/Leuchtenkappen-Abhebewerkzeug zwischen Kappe und Gehäuse schieben.
2 .) Taster-/Leuchtenkappe abheben und neue Taster-/Leuchtenkappe montieren.
