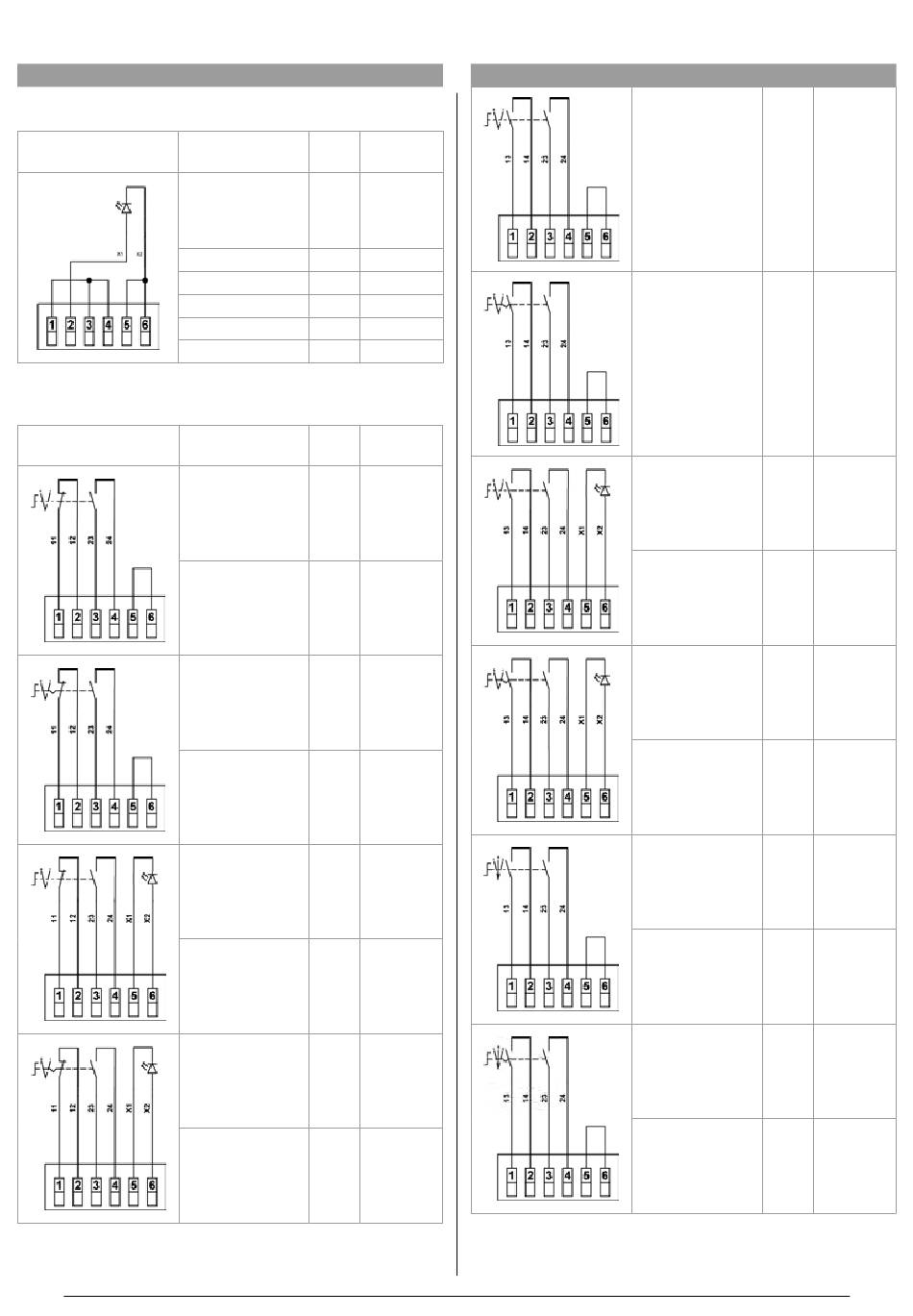

4 .33 Anschlussbelegung Meldeleuchten

Anschlussbelegung Ausführung
LED, mit 5 beigelegten
Leuchtenkappen in den
Farben rot, gelb, grün,
blau und weiß
LED rot
LED gelb
LED grün
LED blau
LED weiß

4 .34 Anschlussbelegung Wahlschalter

Anschlussbelegung Ausführung
- 2 Stellungen
- unbeleuchtet
- tastend
- Kontakt 1x NC und 1x NO
- ohne Beschriftung
- 2 Stellungen
- unbeleuchtet
- tastend
- Kontakt 1x NC und 1x NO
- individuelle Beschriftung
- 2 Stellungen
- unbeleuchtet
- rastend
- Kontakt 1x NC und 1x NO
- ohne Beschriftung
- 2 Stellungen
- unbeleuchtet
- rastend
- Kontakt 1x NC und 1x NO
- individuelle Beschriftung
- 2 Stellungen
- beleuchtet
- tastend
- Kontakt 1x NC und 1x NO
- ohne Beschriftung
- 2 Stellungen
- beleuchtet
- tastend
- Kontakt 1x NC und 1x NO
- individuelle Beschriftung
- 2 Stellungen
- beleuchtet
- rastend
- Kontakt 1x NC und 1x NO
- ohne Beschriftung
- 2 Stellungen
- beleuchtet
- rastend
- Kontakt 1x NC und 1x NO
- individuelle Beschriftung
DE
Artikel- Artikel-
code nummer
L1 SP-X-88-000-17
L2 SP-X-88-000-18
L3 SP-X-88-000-19
L4 SP-X-88-000-20
L5 SP-X-88-000-21
L6 SP-X-88-000-22
Artikel- Artikel-
code nummer
SA SP-X-88-000-62
SQ SP-X-88-000-78
SW SP-X-88-000-63
SR SP-X-88-000-79
SC SP-X-88-000-64
SP SP-X-88-000-72
SD SP-X-88-000-65
SK SP-X-88-000-73
Simplifier BOX 253
- 2 Stellungen SI
- unbeleuchtet
- tastend
- Kontakt 2x NO
- individuelle Beschriftung
- 2 Stellungen SJ
- unbeleuchtet
- rastend
- Kontakt 2x NO
- individuelle Beschriftung
- 2 Stellungen SS
- beleuchtet
- tastend
- Kontakt 2x NO
- ohne Beschriftung
- 2 Stellungen SU
- beleuchtet
- tastend
- Kontakt 2x NO
- individuelle Beschriftung
- 2 Stellungen ST
- beleuchtet
- rastend
- Kontakt 2x NO
- ohne Beschriftung
- 2 Stellungen SV
- beleuchtet
- rastend
- Kontakt 2x NO
- individuelle Beschriftung
- 3 Stellungen SE
- unbeleuchtet
- tastend
- Kontakt 2x NO
- ohne Beschriftung
- 3 Stellungen SL
- unbeleuchtet
- tastend
- Kontakt 2x NO
- individuelle Beschriftung
- 3 Stellungen SF
- unbeleuchtet
- rastend
- Kontakt 2x NO
- ohne Beschriftung
- 3 Stellungen SM
- unbeleuchtet
- rastend
- Kontakt 2x NO
- individuelle Beschriftung
SP-X-88-000-70
SP-X-88-000-71
SP-X-88-000-80
SP-X-88-000-82
SP-X-88-000-81
SP-X-88-000-83
SP-X-88-000-66
SP-X-88-000-74
SP-X-88-000-67
SP-X-88-000-75
15
