Produktbeschreibung - SSP Simplifier BOX 253 Betriebsanleitung

Simplifier BOX 253
1 . Wichtige Hinweise zu dieser Betriebsanleitung
1 .1 Gültigkeit
Diese Betriebsanleitung ist gültig für alle individuell konfigurierten Simplifier BOX Module,
welche vom Betreiber selbst zusammengebaut und verdrahtet/verkabelt werden.
1 .2 Zweck dieses Dokuments
Diese Betriebsanleitung enthält die für die Installation, Inbetriebnahme, Betrieb, Wartung
und Außerbetriebnahme des Produkts erforderlichen Informationen. Lesen und verstehen Sie
diese Betriebsanleitung bevor Sie die Simplifier BOX in Betrieb nehmen. Bewahren Sie diese
Betriebsanleitung während der gesamten Lebensdauer des Produkts stets für alle Benutzer
zugänglich auf. Diese Betriebsanleitung ist bei jeder vom Hersteller erhaltenen Ergänzung zu
aktualisieren und an jeden nachfolgenden Besitzer und Benutzer des Produkts weiterzugeben.
1 .3 Zielgruppe
Die in dieser Betriebsanleitung beschriebenen Tätigkeiten dürfen nur durch entsprechend
ausgebildetes und vom Anlagenhersteller autorisiertes Fachpersonal ausgeführt werden.
1 .4 Allgemeine Vorschriften
Machen Sie sich mit den geltenden Vorschriften und Regeln bezüglich Arbeitssicherheit und
Unfallverhütung vertraut. Für die Installation, die Inbetriebnahme, den sicheren Betrieb, sowie
für regelmäßige technische Überprüfungen gelten die (inter-)nationalen Rechtsvorschriften.
Insbesondere:
- die Maschinenrichtlinie 2006/42/EG
- die Niederspannungsrichtlinie 2006/95/EG
- die Sicherheitsvorschriften sowie
- die Unfallverhütungsvorschriften und Sicherheitsregeln
1 .5 Verwendete Symbole
Warnung!
Bei Nichtbeachten der Warnhinweise können Störungen oder Fehlfunktionen
auftreten! Des Weiteren können Personen oder Maschinen zu Schaden kommen!
Hinweis
Wichtige Zusatzinformationen
1 .6 Sicherheitshinweise
Beachten Sie die Sicherheitshinweise in dieser Betriebsanleitung, sowie landesspezifische
Installations-, Sicherheits- und Unfallverhütungsvorschriften.
1 .7 Haftungsausschluss
Für Schäden und Betriebsstörungen, die durch Montagefehler oder Nichtbeachtung dieser
Betriebsanleitung entstehen, wird keine Haftung übernommen. Für Schäden, die aus der
Verwendung von nicht durch den Hersteller freigegebenen Ersatz- oder Zubehörteilen re-
sultieren, ist jede weitere Haftung des Herstellers ausgeschlossen. Jegliche eigenmächtige
Reparaturen, Umbauten und Veränderungen sind aus Sicherheitsgründen nicht gestattet und
schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
1 .8 Technische Informationen
Weitere technische Informationen entnehmen Sie bitte den SSP Datenblättern im Internet
unter www.safety-products.de.
Alle Angaben ohne Gewähr. Änderungen, welche dem technischen Fortschritt dienen,
vorbehalten.
2

2 . Produktbeschreibung

2 .1 Bestimmungsgemäße Verwendung
Das Produkt ist ausschließlich für die industrielle Verwendung vorgesehen. Das Produkt wurde
entwickelt, um als Teil einer Gesamtanlage oder Maschine sicherheitsrelevante Anwendungen in
der Prozess- und Automatisierungstechnik zu übernehmen. Es liegt im Verantwortungsbereich
des Herstellers einer Anlage oder Maschine, die korrekte Gesamtfunktion sicherzustellen.
Werden zusätzliche Geräte für eine Sicherheitsfunktion installiert und verwendet, sind
zusätzlich die Betriebsanleitungen der entsprechenden Geräte zu beachten.
2 .2 Nicht bestimmungsgemäße Verwendung
Im Falle nicht sachgerechter/nicht bestimmungsgemäßer Verwendung, oder Manipulationen
können Gefahren für Personen oder Schaden an Maschinen-, bzw. Anlagenteilen nicht
ausgeschlossen werden. Ersatz- oder Zubehörteile, welche vom Hersteller nicht ausdrücklich
freigegeben sind, dürfen nicht mit der Simplifier BOX verwendet werden.
2 .3 Restgefahren
Restgefahren sind bei Beachtung der Sicherheitshinweise, sowie der Anweisungen bezüglich
Installation, Inbetriebnahme, Betrieb, Wartung und Außerbetriebnahme nicht bekannt.
2 .4 Konfigurationsvarianten
Die Simplifier BOX ist in unterschiedlichen, bereits vorkonfigurierten, montierten und geprüften
Konfigurationsvarianten erhältlich. Des weiteren können individuelle Konfigurationsvarianten
im Onlinekonfigurator auf www.safety-products.de zusammengestellt werden.
Es gilt zu beachten, dass bei den individuellen Konfigurationsvarianten die Verdrahtung/
Verkablung in den meisten Fällen vom Endnutzer (gemäss den lokalen Richtlinien und
Normen) durchgeführt werden muss.
Kontaktieren Sie bei Fragen und bezüglich möglicher Sonderkonfigurationen bitte unseren
Kundendienst.

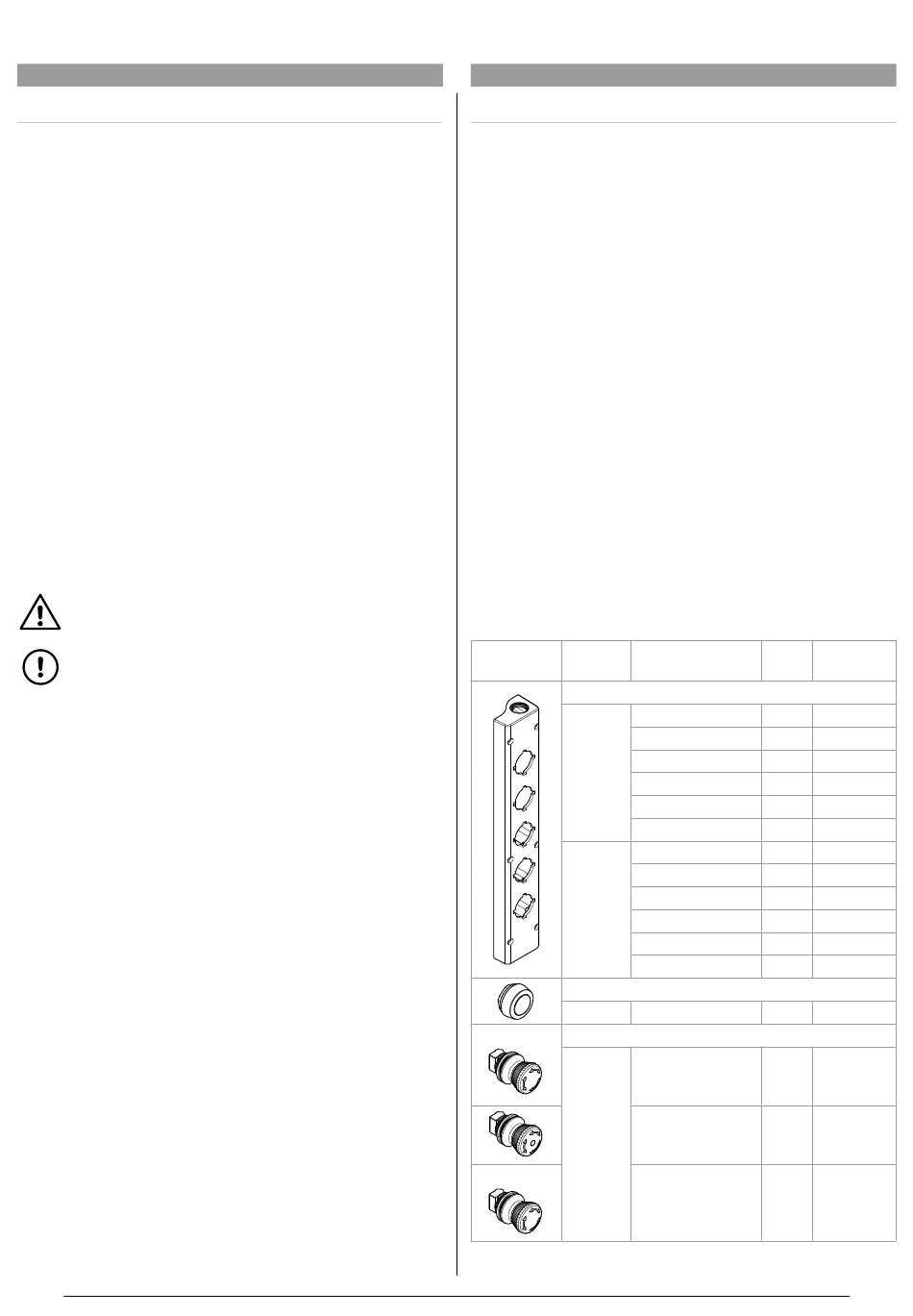

2 .5 Konfigurationselemente
Bild Bauteil Ausführung
Gehäuse oben
Gehäuse Kein Taster, gelb
oben, gelb
1 Taster, gelb
2 Taster, gelb
3 Taster, gelb
4 Taster, gelb
5 Taster, gelb
Gehäuse Kein Taster, grau
oben, grau
1 Taster, grau
2 Taster, grau
3 Taster, grau
4 Taster, grau
5 Taster, grau
Blinddeckel
Blinddeckel Standard
Not-Halt-Taster
Not-Halt- - Standard
Taster - Drehentriegelung
- Sicherheitskontakt 2x NC
- Beleuchtet
- Drehentriegelung
- Sicherheitskontakt 2x NC
- Standard
- Drehentriegelung
- Sicherheitskontakt 2x NC
- Informationskontakt 1x NO
Artikel- Artikel-
code nummer
HD0 SP-N-88-000-95
HD1 SP-N-88-000-96
HD2 SP-N-88-000-97
HD3 SP-N-88-000-98
HD4 SP-N-88-001-01
HD5 SP-N-88-001-02
HG0 SP-N-88-001-11
HG1 SP-N-88-001-12
HG2 SP-N-88-001-13
HG3 SP-N-88-001-14
HG4 SP-N-88-001-15
HG5 SP-N-88-001-16
BD SP-X-88-001-17
EA SP-X-88-000-53
EB SP-X-88-000-54
EC SP-X-88-000-55
DE
