4

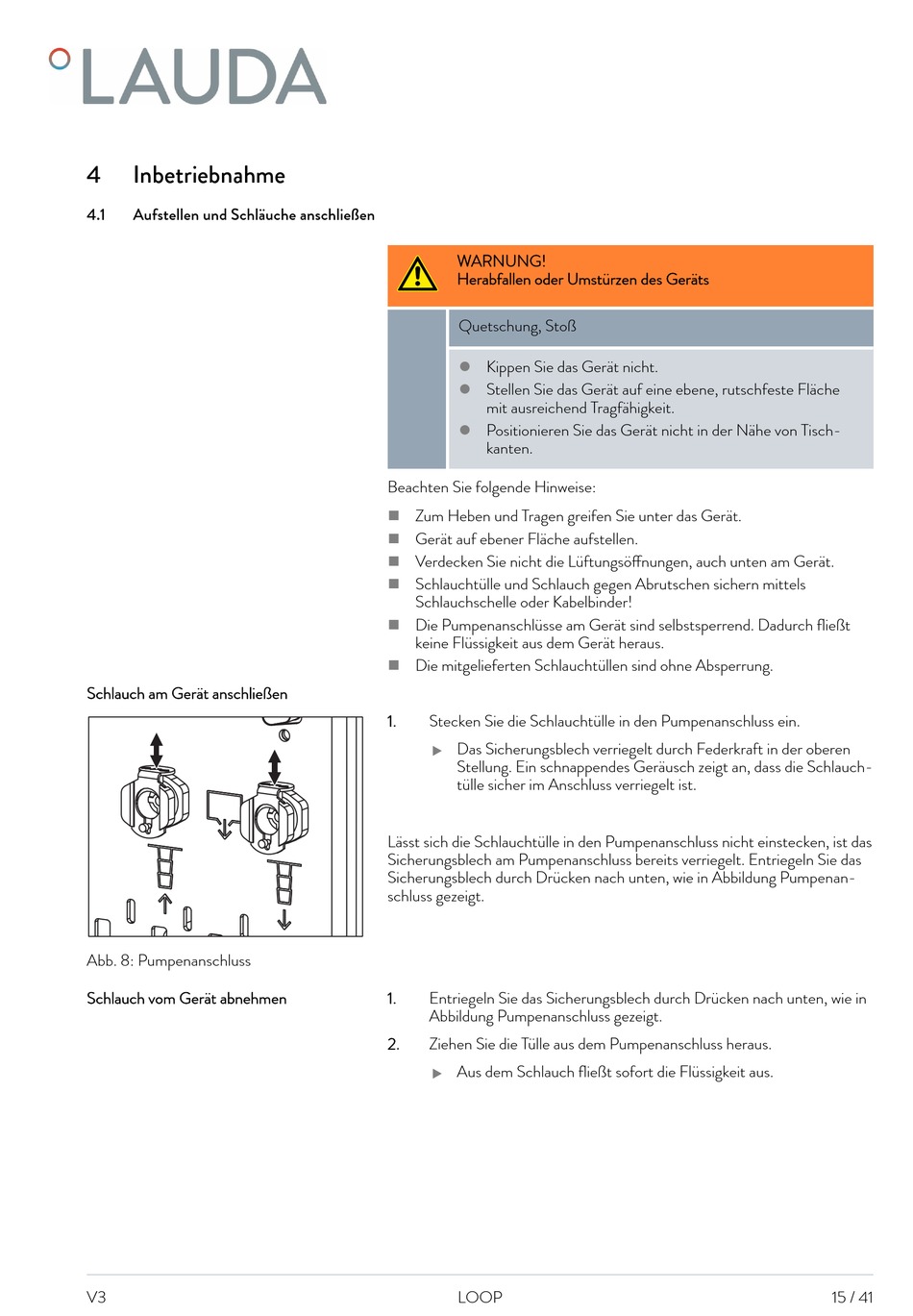

Inbetriebnahme

4.1 Aufstellen und Schläuche anschließen
Schlauch am Gerät anschließen
Abb. 8: Pumpenanschluss
Schlauch vom Gerät abnehmen
V3
WARNUNG!
Herabfallen oder Umstürzen des Geräts
Quetschung, Stoß
Kippen Sie das Gerät nicht.

Stellen Sie das Gerät auf eine ebene, rutschfeste Fläche

mit ausreichend Tragfähigkeit.
Positionieren Sie das Gerät nicht in der Nähe von Tisch-

kanten.
Beachten Sie folgende Hinweise:
Zum Heben und Tragen greifen Sie unter das Gerät.

Gerät auf ebener Fläche aufstellen.

Verdecken Sie nicht die Lüftungsöffnungen, auch unten am Gerät.

Schlauchtülle und Schlauch gegen Abrutschen sichern mittels

Schlauchschelle oder Kabelbinder!
Die Pumpenanschlüsse am Gerät sind selbstsperrend. Dadurch fließt

keine Flüssigkeit aus dem Gerät heraus.
Die mitgelieferten Schlauchtüllen sind ohne Absperrung.

1. Stecken Sie die Schlauchtülle in den Pumpenanschluss ein.
Das Sicherungsblech verriegelt durch Federkraft in der oberen

Stellung. Ein schnappendes Geräusch zeigt an, dass die Schlauch-
tülle sicher im Anschluss verriegelt ist.
Lässt sich die Schlauchtülle in den Pumpenanschluss nicht einstecken, ist das
Sicherungsblech am Pumpenanschluss bereits verriegelt. Entriegeln Sie das
Sicherungsblech durch Drücken nach unten, wie in Abbildung Pumpenan-
schluss gezeigt.
1. Entriegeln Sie das Sicherungsblech durch Drücken nach unten, wie in
Abbildung Pumpenanschluss gezeigt.
2. Ziehen Sie die Tülle aus dem Pumpenanschluss heraus.
Aus dem Schlauch fließt sofort die Flüssigkeit aus.

LOOP 15 / 41
