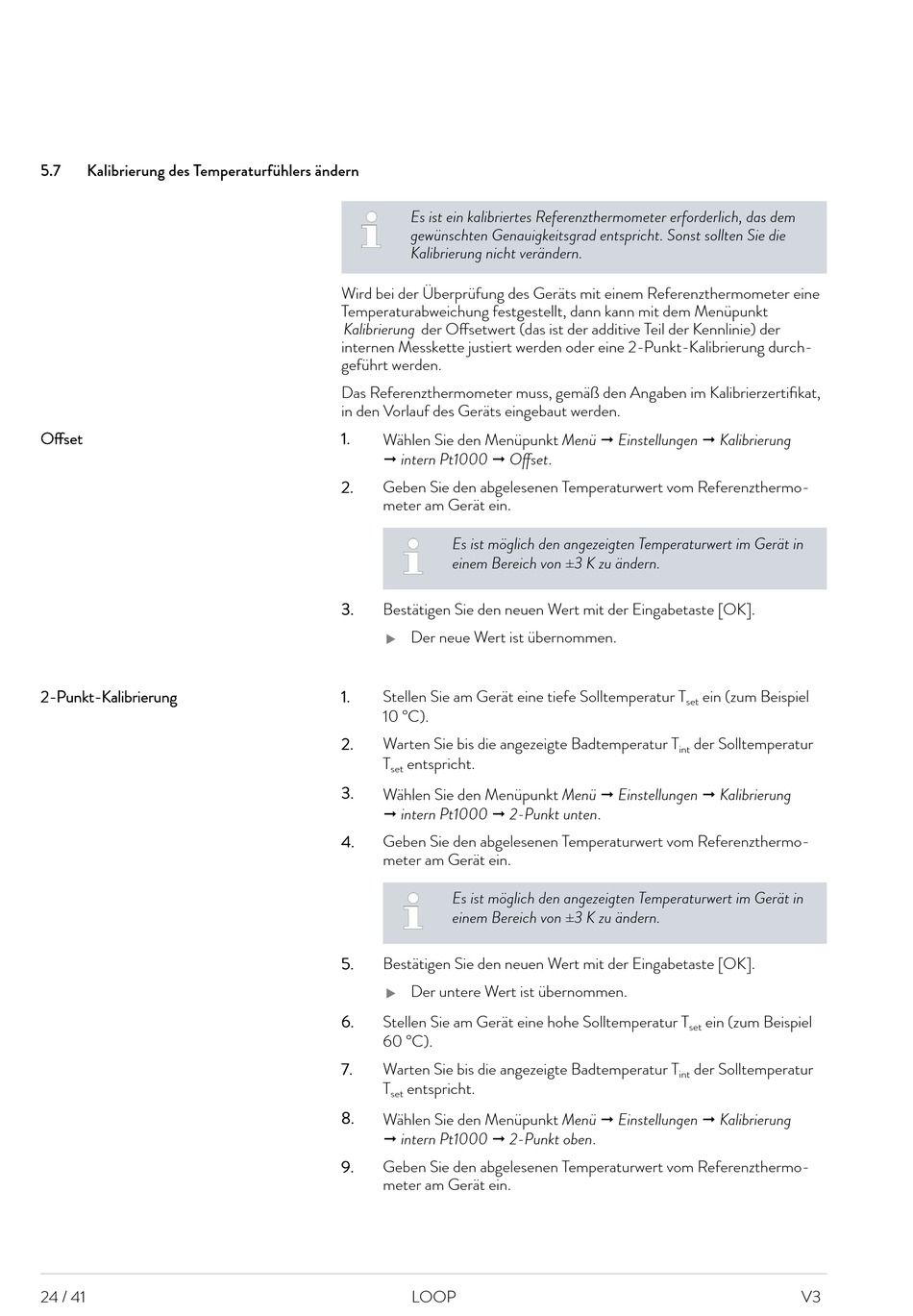

5.7 Kalibrierung des Temperaturfühlers ändern
Offset
2-Punkt-Kalibrierung
24 / 41
Es ist ein kalibriertes Referenzthermometer erforderlich, das dem
gewünschten Genauigkeitsgrad entspricht. Sonst sollten Sie die
Kalibrierung nicht verändern.
Wird bei der Überprüfung des Geräts mit einem Referenzthermometer eine
Temperaturabweichung festgestellt, dann kann mit dem Menüpunkt
Kalibrierung der Offsetwert (das ist der additive Teil der Kennlinie) der
internen Messkette justiert werden oder eine 2-Punkt-Kalibrierung durch-
geführt werden.
Das Referenzthermometer muss, gemäß den Angaben im Kalibrierzertifikat,
in den Vorlauf des Geräts eingebaut werden.
1.
Wählen Sie den Menüpunkt Menü  Einstellungen  Kalibrierung
 intern Pt1000  Offset.
2. Geben Sie den abgelesenen Temperaturwert vom Referenzthermo-
meter am Gerät ein.
Es ist möglich den angezeigten Temperaturwert im Gerät in
einem Bereich von ±3 K zu ändern.
3. Bestätigen Sie den neuen Wert mit der Eingabetaste [OK].
Der neue Wert ist übernommen.

1. Stellen Sie am Gerät eine tiefe Solltemperatur T
10 °C).
2. Warten Sie bis die angezeigte Badtemperatur T
T entspricht.
set
3.
Wählen Sie den Menüpunkt Menü  Einstellungen  Kalibrierung
 intern Pt1000  2-Punkt unten.
4. Geben Sie den abgelesenen Temperaturwert vom Referenzthermo-
meter am Gerät ein.
Es ist möglich den angezeigten Temperaturwert im Gerät in
einem Bereich von ±3 K zu ändern.
5. Bestätigen Sie den neuen Wert mit der Eingabetaste [OK].
Der untere Wert ist übernommen.

6. Stellen Sie am Gerät eine hohe Solltemperatur T
60 °C).
7. Warten Sie bis die angezeigte Badtemperatur T
T entspricht.
set
8.
Wählen Sie den Menüpunkt Menü  Einstellungen  Kalibrierung
 intern Pt1000  2-Punkt oben.
9. Geben Sie den abgelesenen Temperaturwert vom Referenzthermo-
meter am Gerät ein.
LOOP
ein (zum Beispiel
set
der Solltemperatur
int
ein (zum Beispiel
set
der Solltemperatur
int
