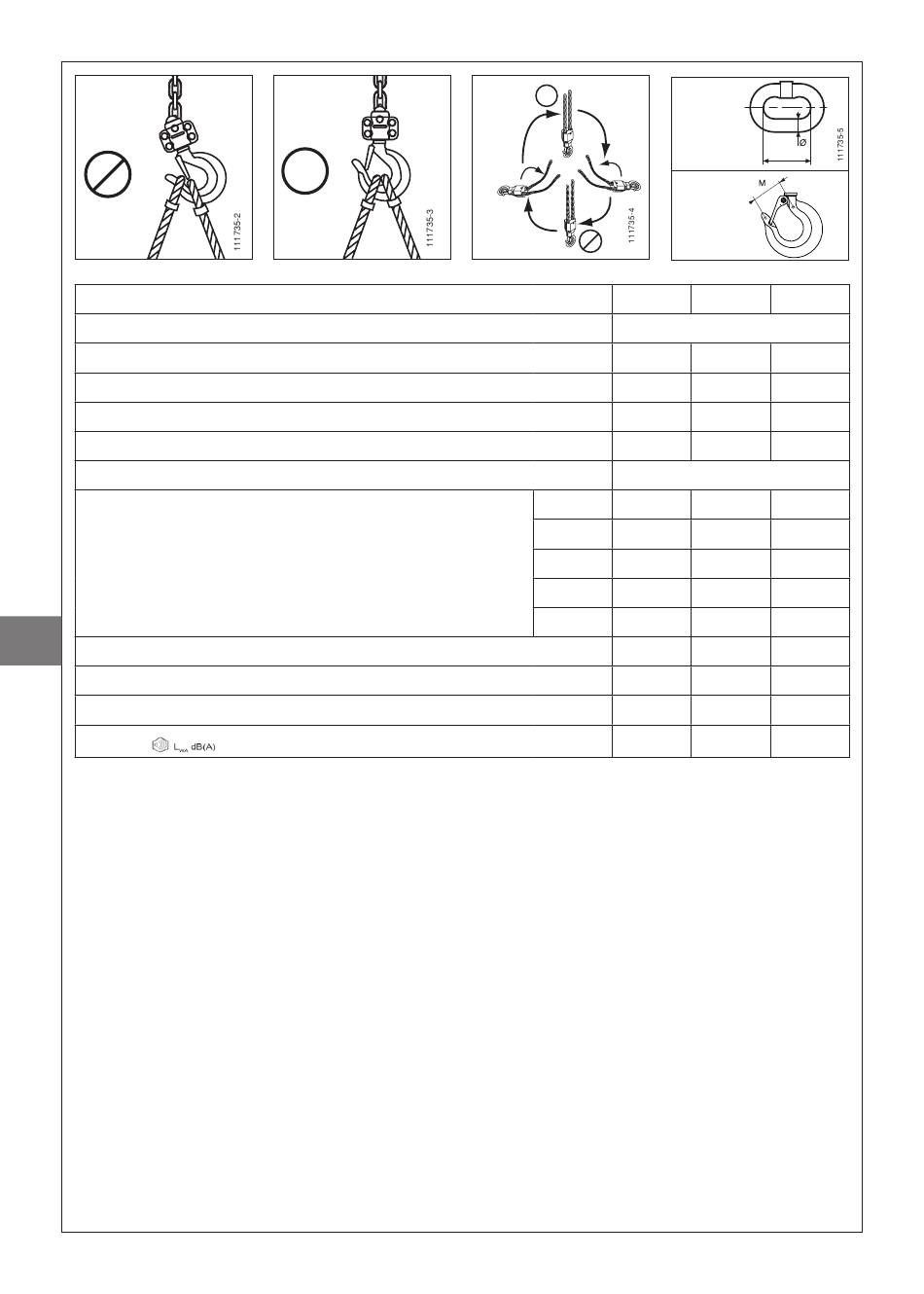

fig. 2
WLL* (t)
Standard løftehøyde (m)
Minimumsavstand mellom kroker Hmin (mm)
Trekkraft på håndkjeden ved WLL (daN)
Antall fall (løftekjeden)
Dimensjoner på løftekjede Ø x P (se fig. 5) (mm)
Dimensjoner på håndkjede Ø x P (se fig. 5) (mm)
Dimensjoner (mm)
NO
Nettovekt (kg)
Tilleggsvekt ved løfting m. (kg)
Støynivå ved 1m dB(A)
Støynivå
: for høyere løftehøyder, kontakt Tractel
(1)
3. INSTALLASJON
Før Tralift™ Cleantech­taljen installeres, må
følgende punkter kontrolleres:
1. Kontroller at taljen er i god stand.
2. Kontroller at vekten på den lasten som
skal løftes er lavere enn eller lik apparatets
W.L.L.*.
3. Kontroller at krokene (nr. 2, fig. 1 og
kroksperrene (nr. 6, fig. 1) er i god stand.
4. Kontroller at løftekjettingens frie ende er
festet til apparatets nedre endestopp (nr.
4, fig. 1).
5. Kontroller at merkingen er i overens­
stemmelse med avsnitt 9.
6. Kontroller at blokken ikke viser tegn på
skader og at skiven dreier fritt.
7. Når en talje bruker en løftekjetting med
flere parter, forsikre deg om at disse ikke
tvinner seg sammen eller er vridd.
OK
fig. 3
(1)
.
®
OK
fig. 4
OK
A
B
C
D
M
8. Kontroller at løftekjettingen ikke er vridd eller
skadet. Sjekk spesielt at lastekjettingen er
korrekt plassert i enhetens remskive.
9. Kontroller at håndkjettingen er riktig
montert og ikke tvunnet sammen med
løftekjettingen.
10. Forsikre deg om at taljens forankrings­
punkt har en motstand som er større enn
eller lik den lasten som skal løftes.
Når disse kontrollene er utført og i orden, fest
Tralift™ Cleantech­taljen til forankringspunktet
og sjekk følgende:
1. Kontroller at Tralift™ Cleantech taljen er
riktig festet til forankringskroken (nr. 5, fig.
1) og at kroksperren (nr. 6, fig.1) er helt
lukket (se figur 2 og 3).
2. Kontroller at løftekjettingen ikke er blitt
vridd ved montering, spesielt gjelder dette
versjonen med 2 parter (se fig.4).
68
fig. 5
P
fig. 6
0,5 1 2
3
376 376 425
15 31 34
1 1 2
6x18 7x21 7x21
5x23,3
172 172 192
151 151 151
26 26 34
40 40 50
46,5 46,5 61,5
13 14 21
1,7 2 3,1
88 91 89
96 99 97
