Beschreibung der Anzeigeelemente
Die Anzeige (Abbildung 3) wird in vier Anzeigeelemente unterteilt:
1. Digitale Messwertdarstellung
2. Messfunktionsfeld zur Darstellung der gewählten Messfunktion
3. Einheitenfeld: V, Ω, kΩ, Hz
4. Sonderzeichen zur Bedienerführung
2
Beschreibung der Anzeigesymbole:
U
Störspannung(AC + DC)
ST
F
Frequenz der Störspannung
ST
F
Frequenz der Messspannung
M
U
Messspannungsgrenze 20/48 V
M
R
Erdungswiderstand
E
R
Hilfserderwiderstand
H
R
Sondenwiderstand
S
R
Kompensationswiderstand
K
R
, R
Niederohmmessung mit Polaritätsangabe
1
2
R ~
AC- Widerstand
Beschreibung der Bedienungselemente

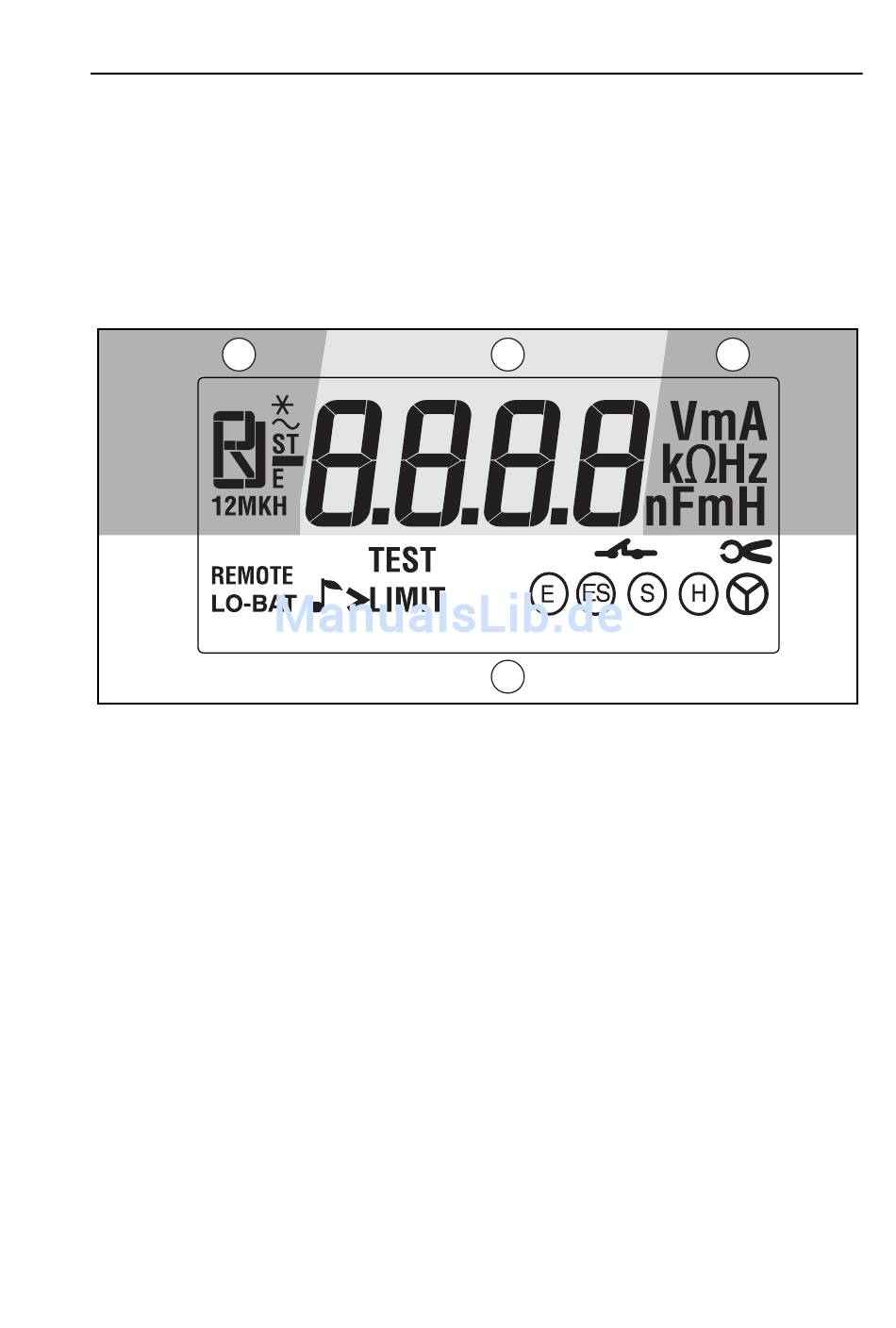

Abbildung 3. Anzeigeelemente
Earth/Ground Tester
1
4
3
edw008.eps
5
