1625

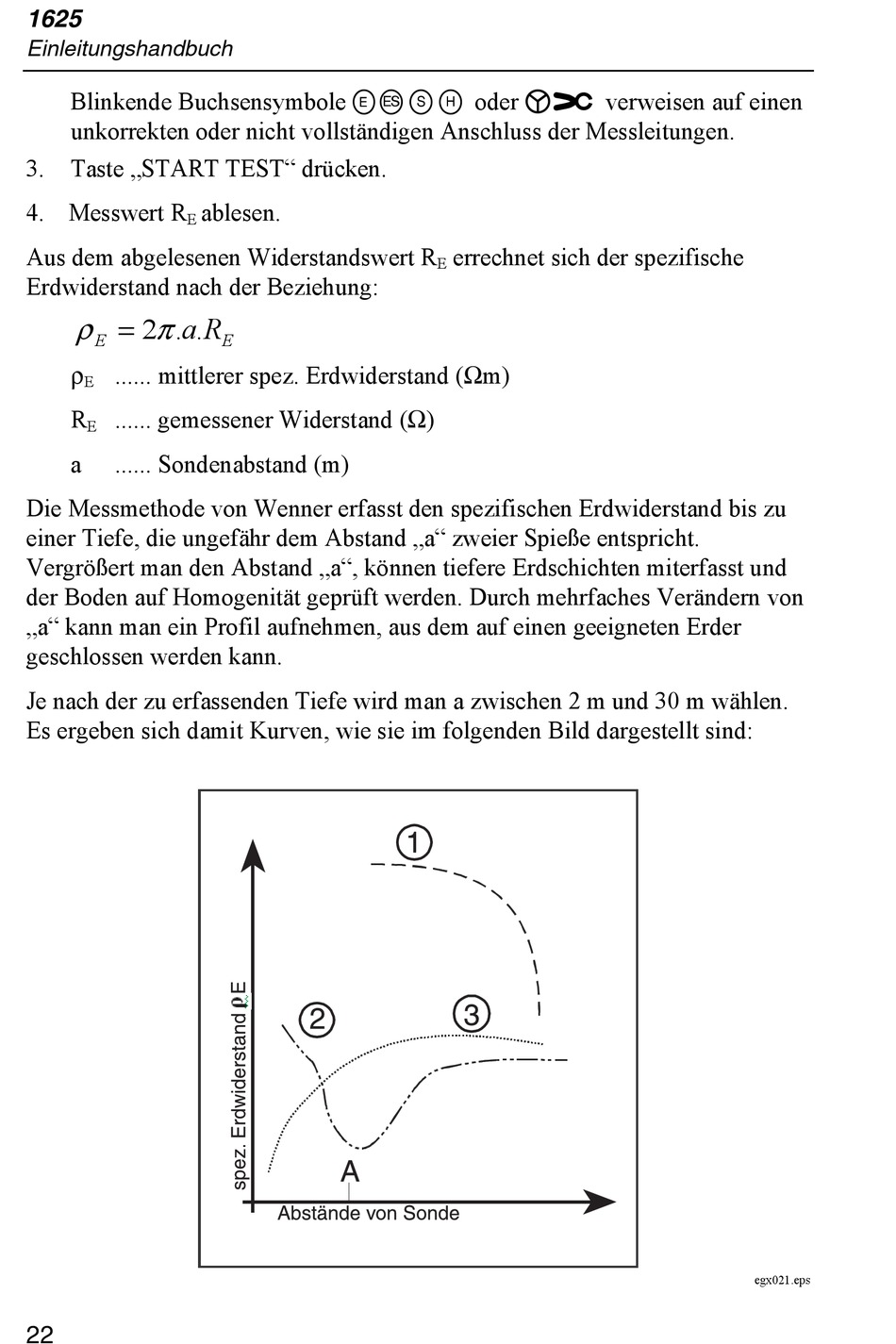

Einleitungshandbuch
Blinkende Buchsensymbole EFGH oder B verweisen auf einen
unkorrekten oder nicht vollständigen Anschluss der Messleitungen.
3. Taste „START TEST" drücken.
4. Messwert R
E
Aus dem abgelesenen Widerstandswert R
Erdwiderstand nach der Beziehung:
ρ
π
=
2
a. .
E
ρ
...... mittlerer spez. Erdwiderstand (Ωm)
E
R
...... gemessener Widerstand (Ω)
E
a
...... Sondenabstand (m)
Die Messmethode von Wenner erfasst den spezifischen Erdwiderstand bis zu
einer Tiefe, die ungefähr dem Abstand „a" zweier Spieße entspricht.
Vergrößert man den Abstand „a", können tiefere Erdschichten miterfasst und
der Boden auf Homogenität geprüft werden. Durch mehrfaches Verändern von
„a" kann man ein Profil aufnehmen, aus dem auf einen geeigneten Erder
geschlossen werden kann.
Je nach der zu erfassenden Tiefe wird man a zwischen 2 m und 30 m wählen.
Es ergeben sich damit Kurven, wie sie im folgenden Bild dargestellt sind:
22
ablesen.
R
E
errechnet sich der spezifische
E
egx021.eps
