Einzelerderwiderstandmessung 3-polig/4-polig
Siehe Abbildung 9. Zentralschalter in Position „A RE 3pole" bzw. „A RE
4pole" drehen. Messgerät gemäß Skizze und gemäß Anzeigehinweisen im
Display anschließen.
Blinkende Buchsensymbole EFGH oder A verweisen auf einen
unkorrekten oder nicht vollständigen Anschluss der Messleitungen.

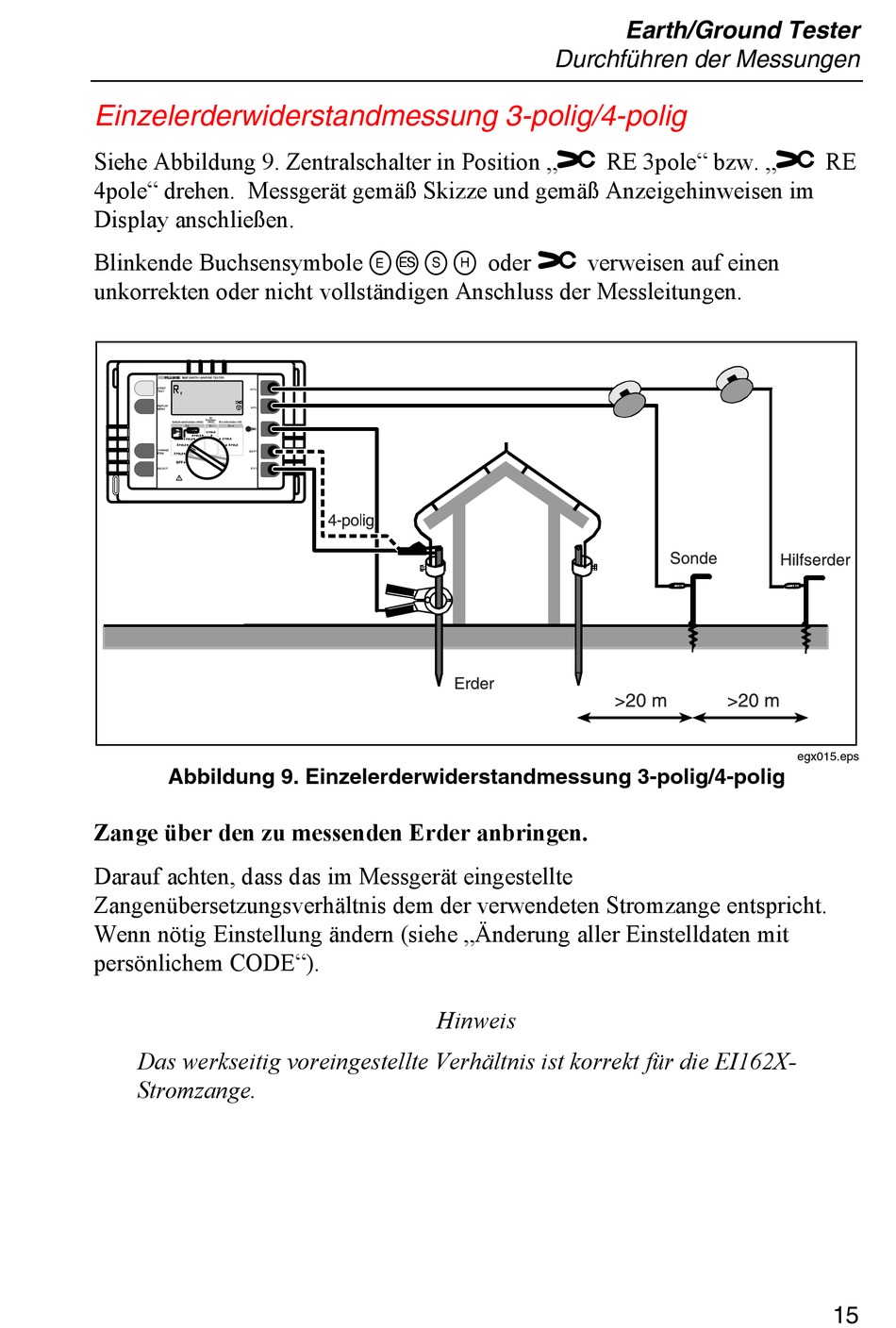

Abbildung 9. Einzelerderwiderstandmessung 3-polig/4-polig
Zange über den zu messenden Erder anbringen.
Darauf achten, dass das im Messgerät eingestellte
Zangenübersetzungsverhältnis dem der verwendeten Stromzange entspricht.
Wenn nötig Einstellung ändern (siehe „Änderung aller Einstelldaten mit
persönlichem CODE").
Das werkseitig voreingestellte Verhältnis ist korrekt für die EI162X-
Stromzange.
Durchführen der Messungen
Hinweis
Earth/Ground Tester
egx015.eps
