5.1.5 Bedienelemente RD2 X-Schweißbrenner
Pos. Symbol
1
2
3
4
5
099-700000-EW500
29.08.2022
Beschreibung 0
Anzeige OLED Display
Grafische Anzeige zur Darstellung der Funktionen.
Drucktaste „B -" (Programm-Betrieb)
JOB-Nummer verringern
Drucktaste „B -" (Up-/Down-Betrieb)
Schweißspannungskorrektur, Wert verringern
Drucktaste „B +" (Programm-Betrieb)
JOB-Nummer erhöhen
Drucktaste „B +" (Up-/Down-Betrieb)
Schweißspannungskorrektur, Wert erhöhen
Drucktaste „A -" (Programm-Betrieb)
Programmnummer verringern
Drucktaste „A -" (Up-/Down-Betrieb)
Schweißleistung (Schweißstrom / Drahtgeschwindigkeit) verringern
Drucktaste „A +" (Programm-Betrieb)
Programmnummer erhöhen
Drucktaste „A +" (Up-/Down-Betrieb)
Schweißleistung (Schweißstrom / Drahtgeschwindigkeit) erhöhen
Aufbau und Funktion

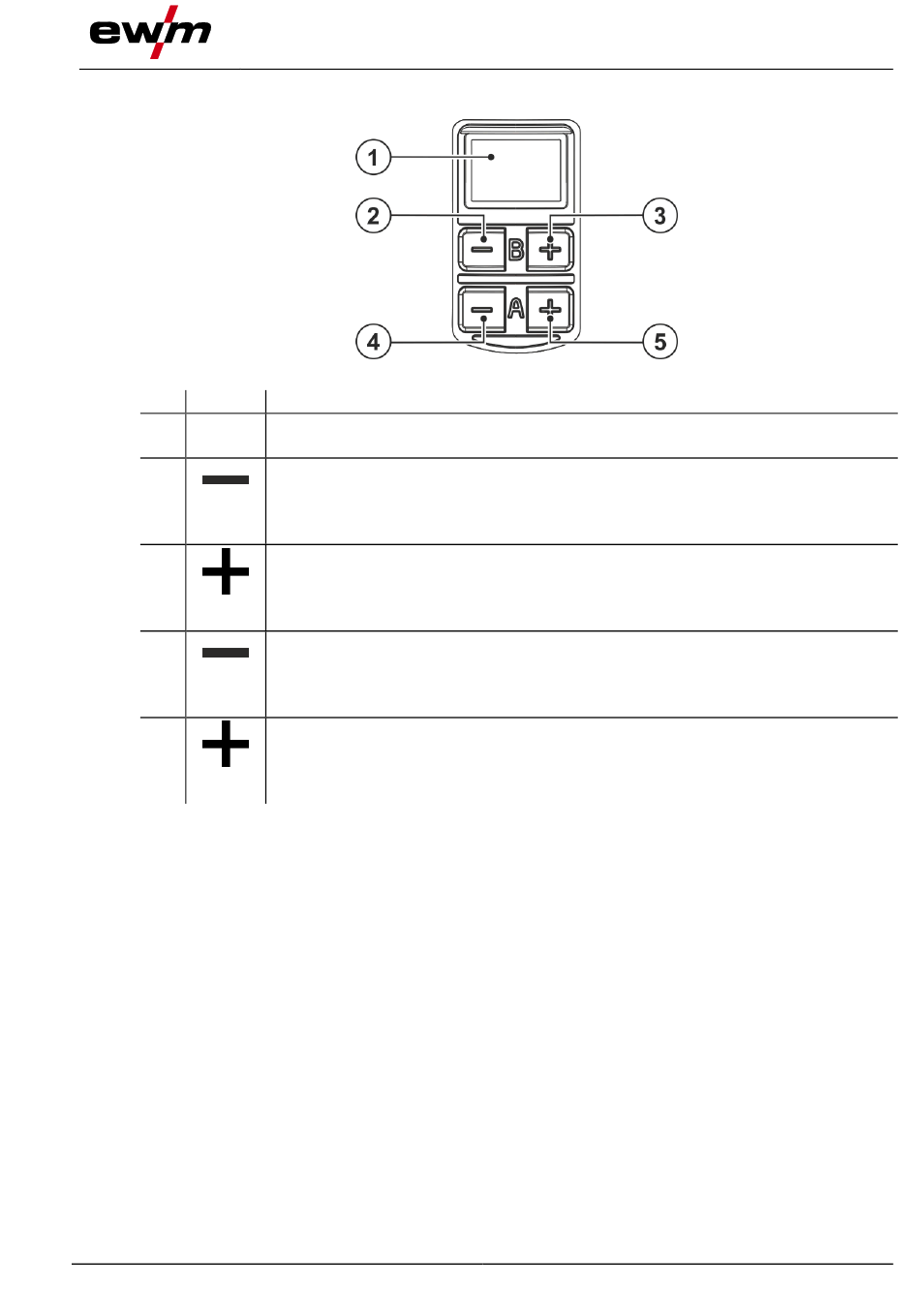

Abbildung 5-3
