Aufbau und Funktion
Schweißbrenner anpassen
Pos. Symbol
9
•  G asdüse per Hand gegen Uhrzeigersinn abschrauben.
•  S tromdüse und Düsenstock mit Brennerschlüssel > siehe Kapitel 5.2.1 lösen.
• Gasverteiler per Hand abschrauben.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

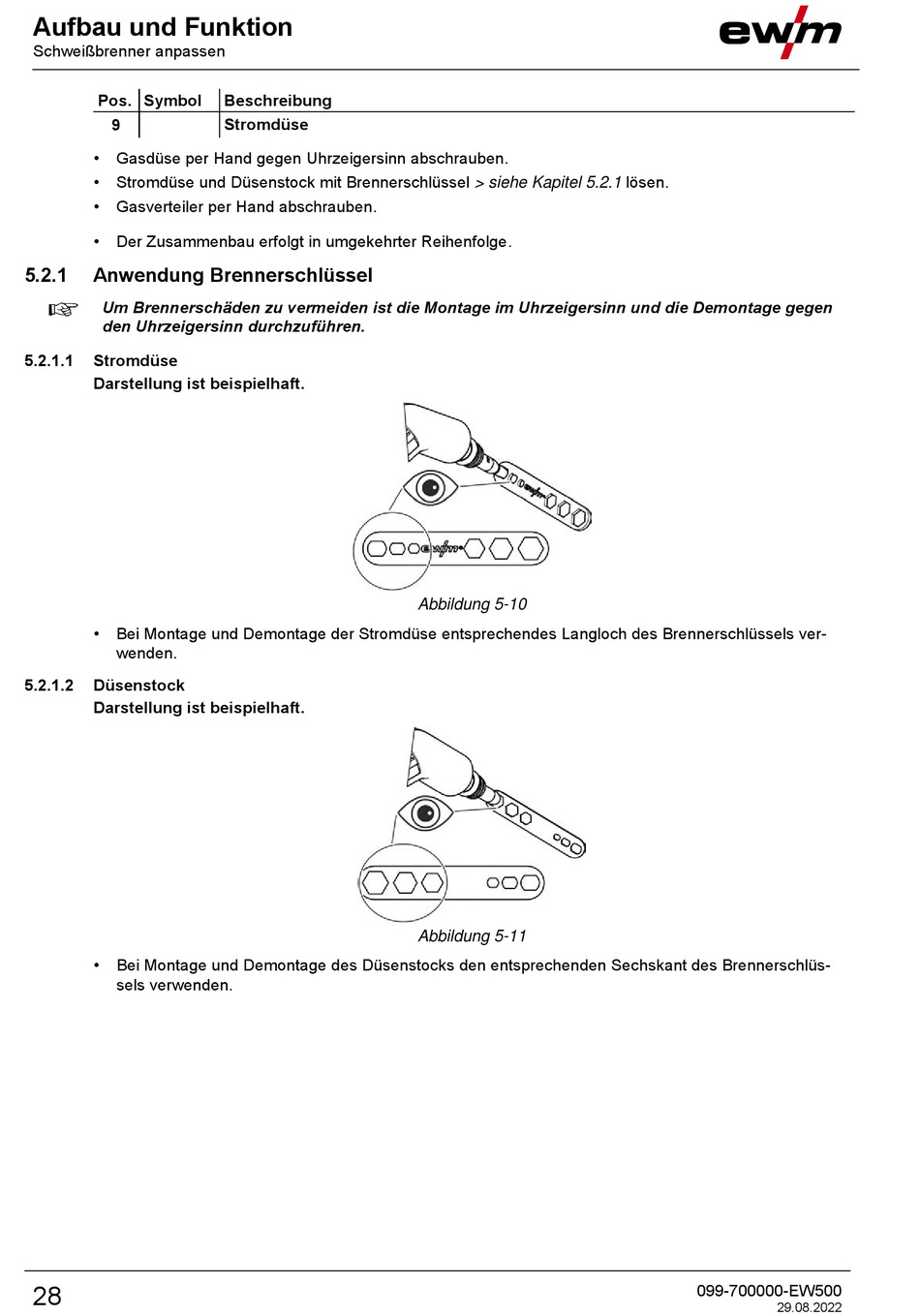

5.2.1 Anwendung Brennerschlüssel
Um Brennerschäden zu vermeiden ist die Montage im Uhrzeigersinn und die Demontage gegen
den Uhrzeigersinn durchzuführen.
5.2.1.1 Stromdüse
Darstellung ist beispielhaft.
• Bei Montage und Demontage der Stromdüse entsprechendes Langloch des Brennerschlüssels ver-
wenden.
5.2.1.2 Düsenstock
Darstellung ist beispielhaft.
•  B ei Montage und Demontage des Düsenstocks den entsprechenden Sechskant des Brennerschlüs-
sels verwenden.
28
Beschreibung 0
Stromdüse
Abbildung 5-10
Abbildung 5-11
