5.4 Schweißbrenner ausrüsten
5.4.1

TIG 17, 26

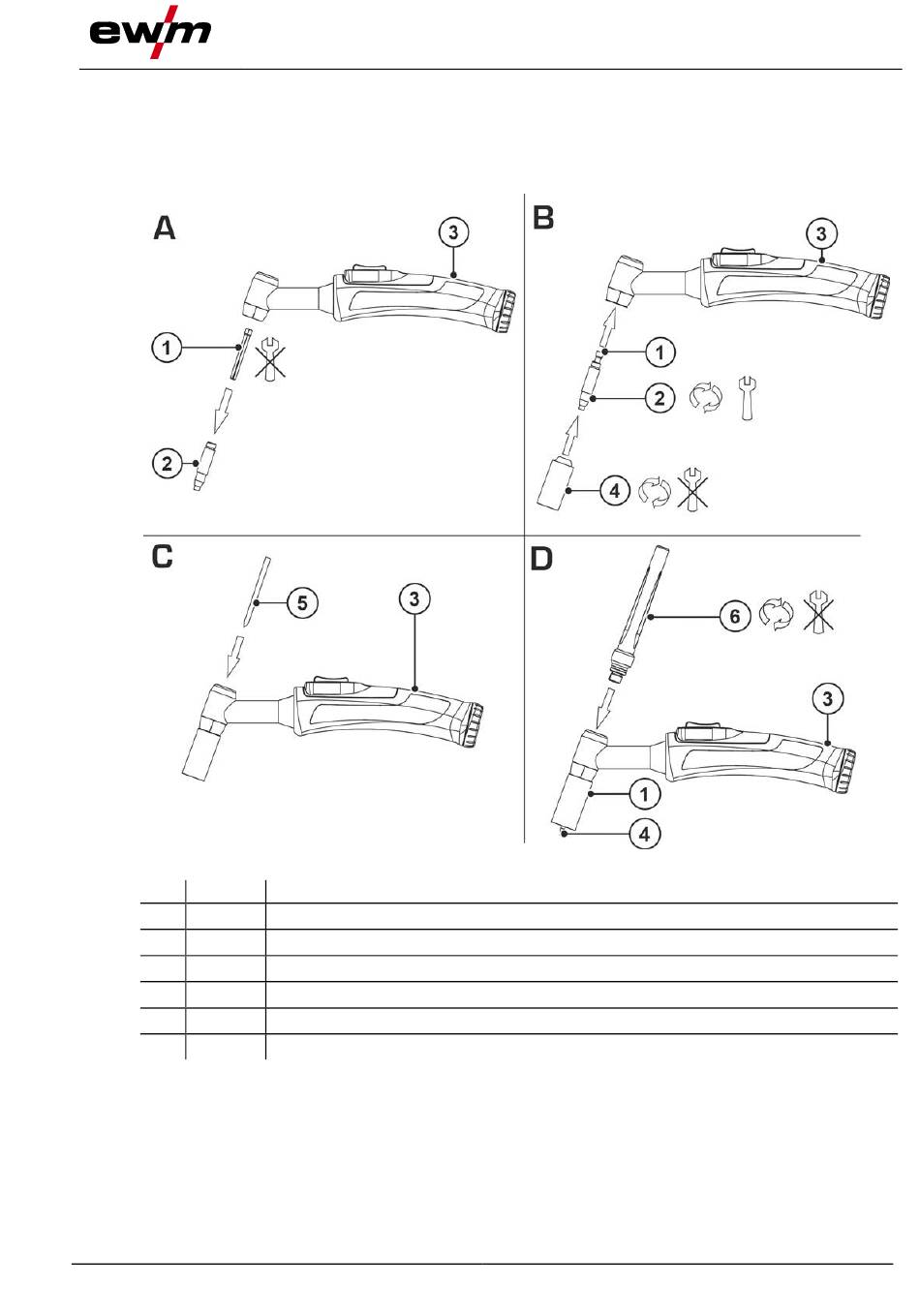

Ausrüstung des Brenners am Beispiel des TIG 17 Brenners. Vorgehensweise bei anderen
Modellen entsprechend.
Pos. Symbol
1
2
3
4
5
6
• Spannhülse von oben ins Spannhülsengehäuse einführen.
• Spannhülsengehäuse mit Spannhülse von unten mit Werkzeug in den Brennerkopf schrauben.
• Gasdüse per Hand aufschrauben.
• Elektrode mit der angespitzten Seite von oben in Brenner einführen und positionieren.
• Brennerkappe per Hand anziehen.
099-011623-EW500
11.01.2022
Beschreibung 0
Spannhülse
Spannhülsengehäuse
Handgriff
Gasdüse
Elektrode
Brennerkappe
Abbildung 5-1
Aufbau und Funktion
Schweißbrenner ausrüsten
