5 Commande d'air ambiant RLS T1 SYS
PRUDENCE ! Endommagement de l'appareil en
cas d'erreur de câblage. Respecter impérative-
ment l'inscription apposée sur l'unité de com-
mande et la platine de commande. Effectuer le
raccordement seulement conformément au
schéma de câblage fourni.
Lieu d'installation recommandé pour le mo-
dule de commande à écran tactile - Sonde de
température ambiante sur face inférieure
• Hauteur de montage env. 1,5 m
• Pas d'exposition directe aux rayons du soleil
• Pas au-dessus de sources de chaleur
• Pas dans les courants d'air froid (portes, fe-
nêtres)
Préparatifs de montage, sur site
1. Poser une boîte encastrée sur le lieu d'instal-
lation.
2. Poser les câbles de raccordement sur le lieu
d'installation. Autorisé : câble de commande
blindé, p. ex. LIYY 4 x 0,34 mm².
Montage de l'unité de commande à écran tac-
tile sur le lieu d'installation
3. Poser la plaque de montage fournie sur la
boîte encastrée.

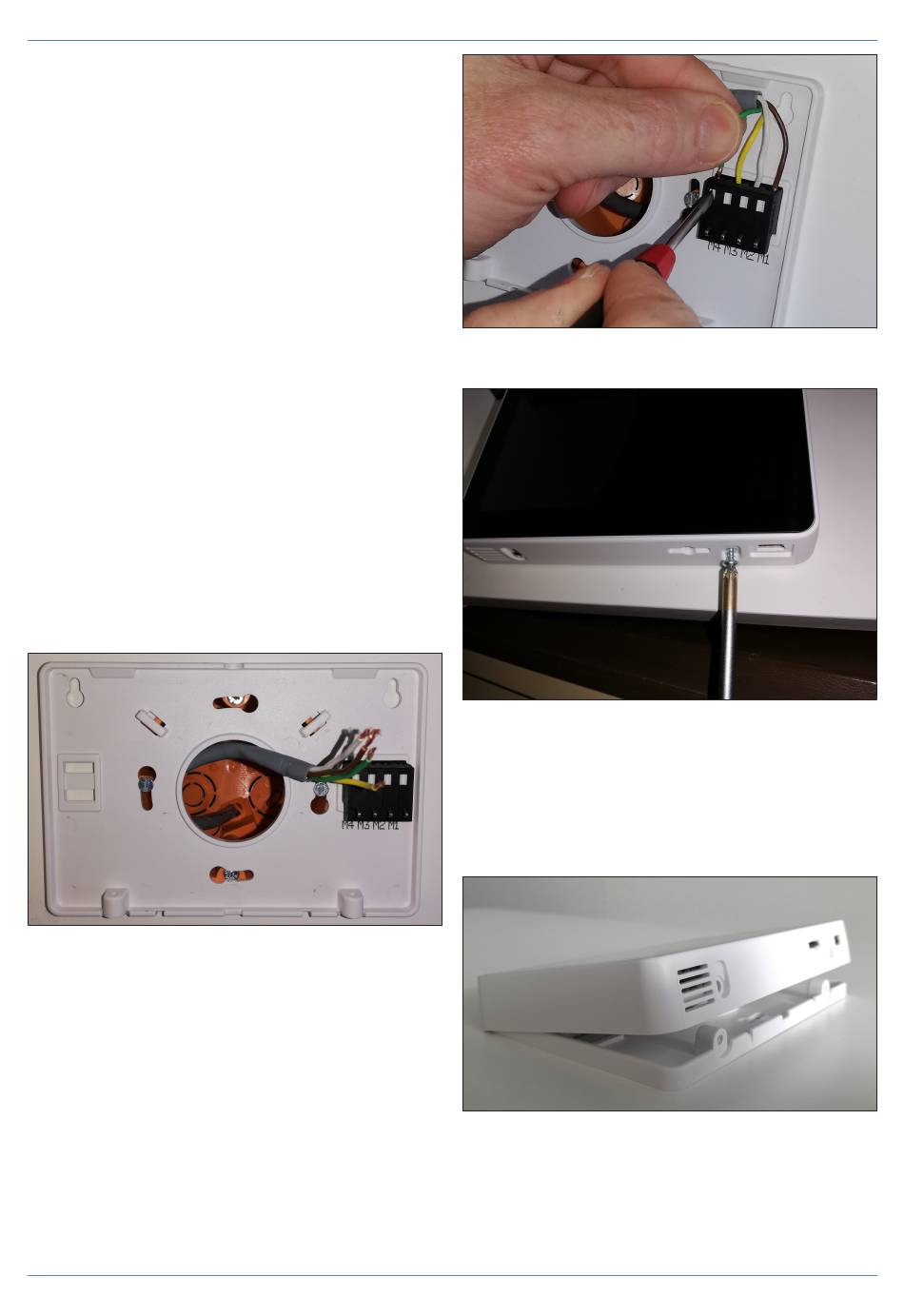

4. Câbler électriquement la borne de raccorde-
ment intégrée à la plaque de montage confor-
mément au schéma de câblage fourni.
42
5. Monter le module de commande à écran tac-
tile et fixer avec les 2 vis fournies.
6. Contrôler le fonctionnement du module de
commande à écran tactile.
5.1.2 Remplacement du module de commande
à écran tactile
1. Retirer les 2 vis de l'unité de commande.
2. Retirer le module de commande.
5.2 Explication générale de la com-
mande d'air ambiant RLS T1 SYS
Module de commande à écran tactile pour appa-
reils de ventilation avec régulation AIR@home.
