5 Raumluftsteuerung RLS T1 SYS
• Montagehöhe ca. 1,5 m
• Keine direkte Sonneneinstrahlung
• Nicht über Wärmequellen
• Nicht in Kaltluftströmungen (Türen, Fenster)
Montagevorbereitungen, bauseitig
1. Unterputzdose am Montageort anbringen.
2. Anschlussleitungen an den Montageort verle-
gen. Zulässig: Geschirmte Steuerleitung, z.B.
LIYY 4 x 0,34 mm².

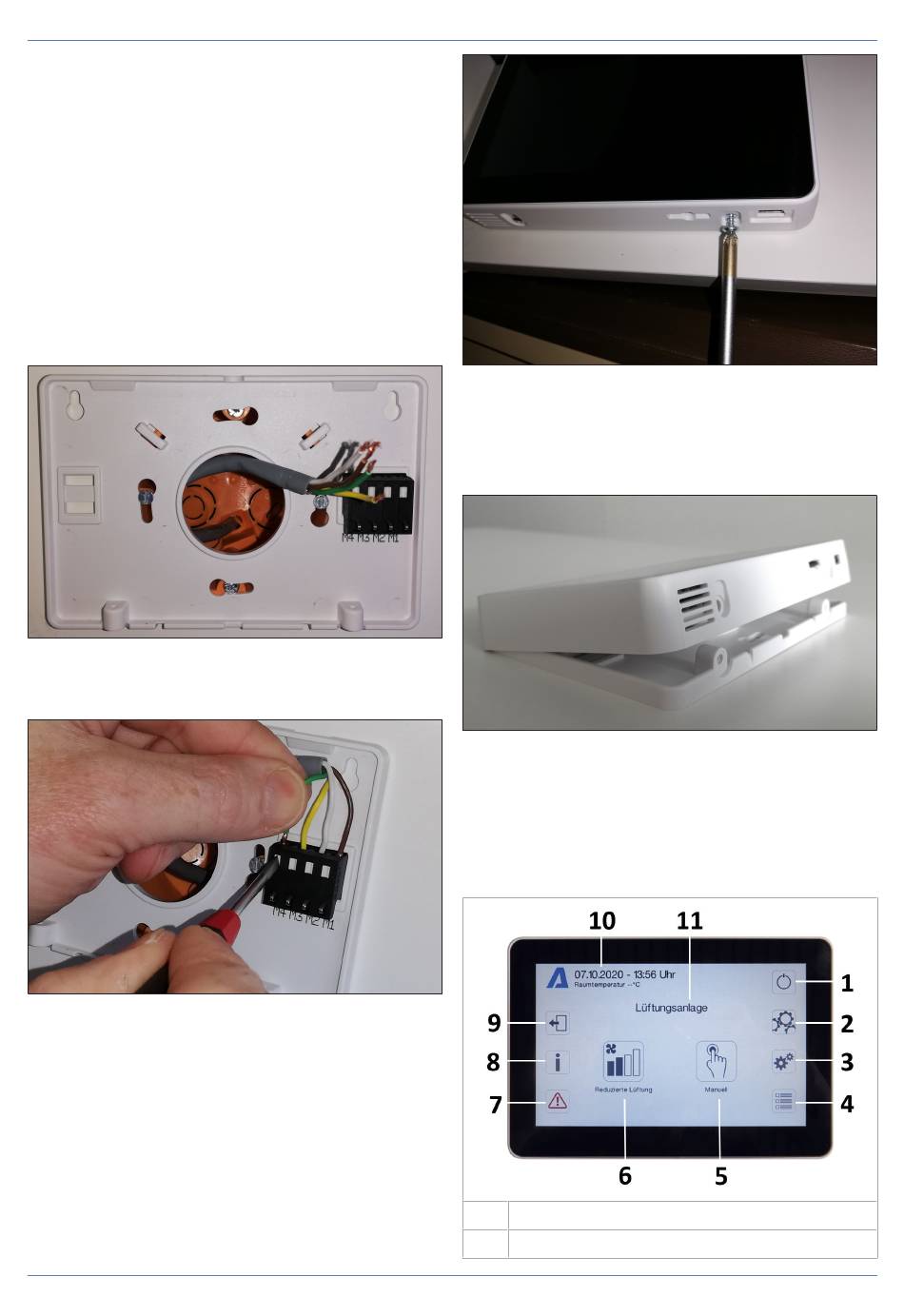

Touchscreen-BDE am Montageort anbringen
3. Mitgelieferte Montageplatte auf Unterputzdose
montieren.
4. Die auf der Montageplatte integrierte An-
schlussklemme gemäß beiliegendem Verdrah-
tungsplan elektrisch verdrahten.
5. Touchscreen-Bedienteil anbringen und mit
den 2 mitgelieferten Schrauben sichern.
4
6. Funktion des Touchscreen-Bedienteils prüfen.
5.1.2 Touchscreen-Bedienteil austauschen
1. Die 2 Schrauben der Bedieneinheit lösen.
2. Bedienteil abnehmen.
5.2 Allgemeine Erklärung der Raum-
luftsteuerung RLS T1 SYS
Touchscreen-Bedienteil für Lüftungsgeräte mit
AIR@home Regelung.
5.2.1 Grundanzeige/Startbildschirm
1
Hauptschalter
2
Systemeinstellungen
