System-Komponenten
Separatgehäuse
HTC 10 A, HTL 10 A, HTM 10 A
Separate Schutzgehäuse für Elektronikeinsätze
Endress
Unser Maßstab ist die Praxis
Einsatzbereiche
Schutzgehäuse
für Elektronikeinsatz
• HTC 10 A
FEC..., EC...
(Multicap TA)
• HTL 10 A
FEL...
(Liquiphant II)
• HTM 10 A
FEM...
(Soliphant II)
Der Elektronikeinsatz wird im Separat-
gehäuse untergebracht, wenn er
wegen zu hoher Temperatur nicht direkt
in das Gehäuse des Sensors (Meßauf-
nehmers) eingebaut werden darf.
Vorteile auf einen Blick
• Leichtere Bedienbarkeit bei beengten
Einbauverhältnissen für den Sensor
• Größerer Umgebungstemperatur-
bereich für das Sensorgehäuse
• Größerer Betriebstemperaturbereich
für kapazitive Sonden
Aufbau

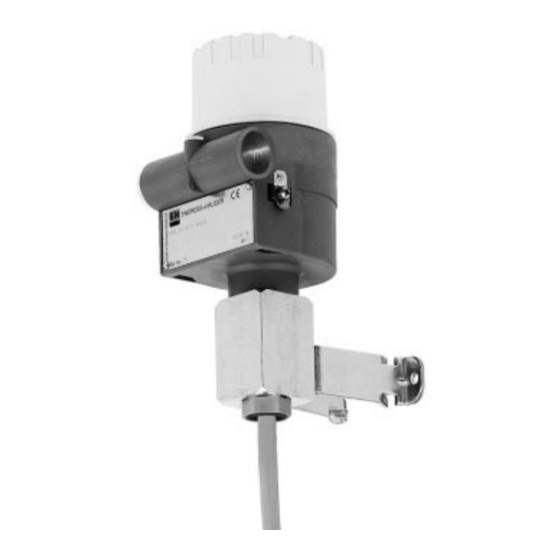

Die Baugruppe "Separatgehäuse"
besteht im wesentlichen aus folgenden
Teilen:
• Gehäuse, Montagesockel, Verbin-
dungskabel, zusammengebaut
• Montagewinkel zur Wandmontage
• Montagebügel zur Montage an
einem 2"-Rohr
• Klemmenblock zum Anschluß des
Kabels im Sensorgehäuse
+
