9.2.3 Einrichten der Prüfung
•
Führen Sie die Sonde über das Prüfobjekt und beobachten Sie die Signale.
•
Legen Sie ein gelbes 0,5-mm-Kunststoff-Plättchen auf das Prüfobjekt und setzen Sie die
Sonde darauf.
•
Die Veränderung des Signals in der rechten Anzeigehälfte lässt eine Zunahme der Dicke der
nicht leitfähigen Beschichtung (z. B. Farbe) erkennen.
•
Wiederholen Sie den Vorgang mit einer wachsenden Zahl von Plättchen.
•
Beachten Sie, dass sich der Zahlenwert (Spotinfo von CH2) analog zur Dicke verändert.

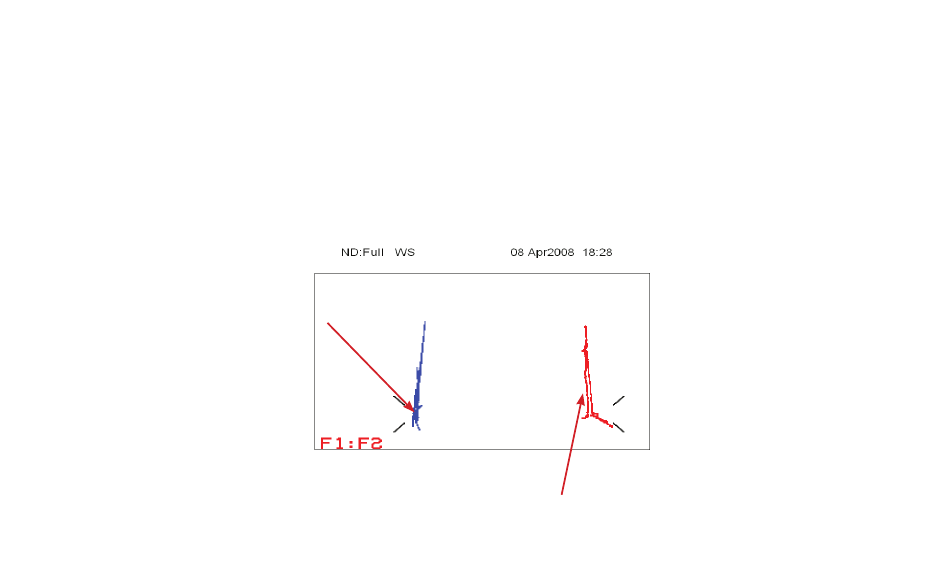

Nachstehend ist das typische Signal eines Risses in einem geschweißten Materialstück abgebildet:
Phasec 3 Serie
Riss
Veränderung der Schichtdicke
