4. Funktion und Aufbau

4.1 Wirkungsweise

Nutzung der Reibungswärme bei Strom-
fluss im Wasser
HygroMatik-Elektrodendampfluftbefeuchter
nutzen die im Wasser normalerweise vorhan-
dene elektrische Leitfähigkeit zur Wärmeer-
zeugung. Die Elektroden werden in einem
geschlossenen Dampfzylinder direkt
eingefüllten Wasser umgeben. Sie werden
mit Netz-Wechselspannung gespeist. Auf-
grund der Leitfähigkeit des Wassers kommt
es zu einem Stromfluss zwischen den Elek-
troden. Die zugeführte elektrische Energie
wird dabei direkt und verlustfrei in Wärme
umgesetzt. Der erzeugte Dampf hat eine
Temperatur von ca. 100 °C mit nur geringem
Überdruck ("druckloser Dampf"). Er ist weit-
gehend mineralfrei und keimfrei. Die Härte-
bildner („Kalk") bleiben überwiegend im
Dampfzylinder zurück.

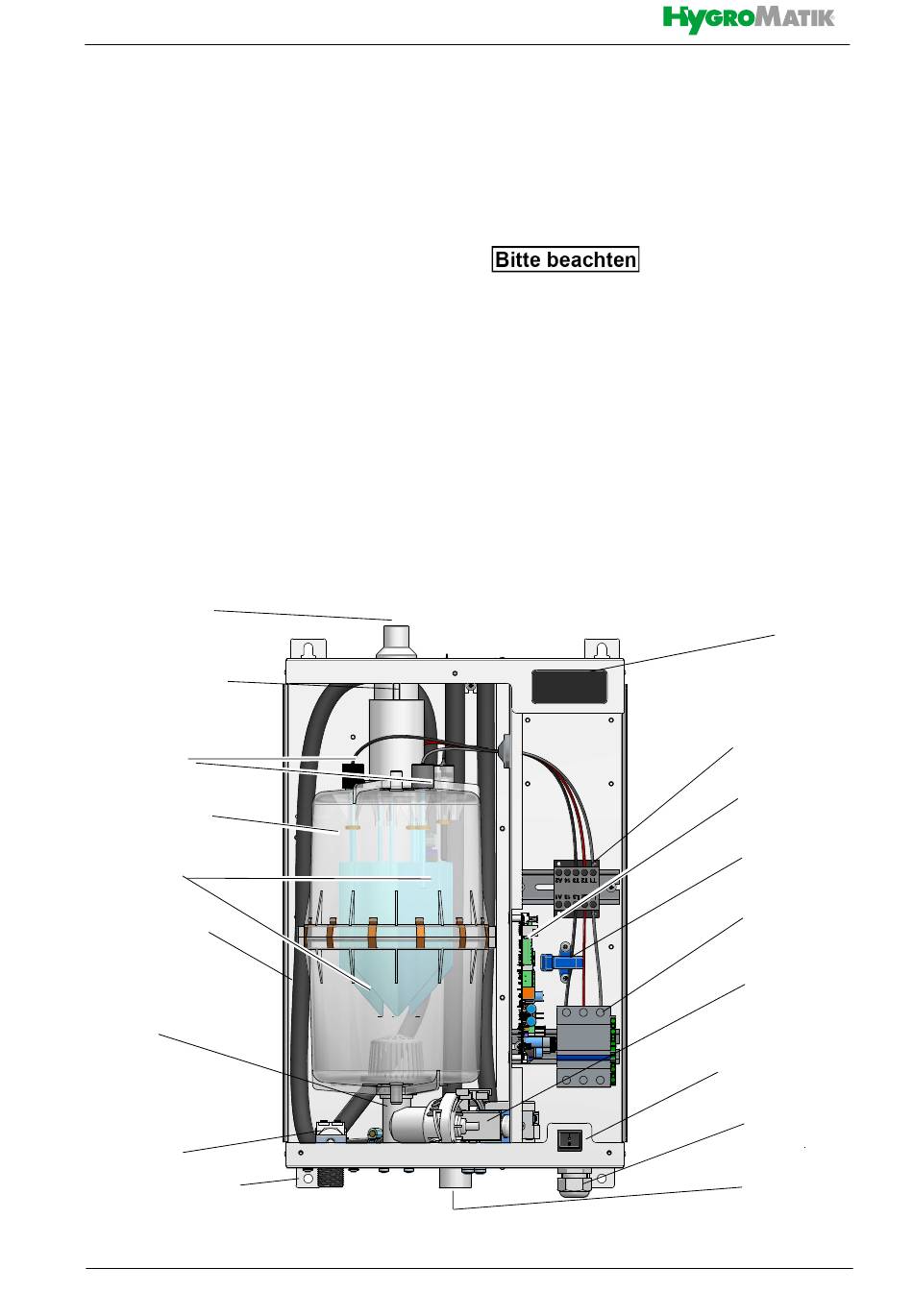

Dampfabgang
Dampfschlauch-
Adapter
Elektroden-
Handmutter
Dampfzylinder
Elektroden
Manueller Ab-
laufschlauch
Stützfuß
Magnetventil
Wasseranschluss

4.2 Mechanischer Aufbau

Die Geräte der HygroMatik StandardLine-
Baureihe sind zur Montage an einer Wand
konzipiert. Die Dampfzylinder sind zu War-
tungszwecken mittig teilbar.
Ab Produktionsdatum 11/2018 kommen für
vom
die Geräte SLE45 und SLE65 Dampfzylinder
im neuen Design zum Einsatz. Diese sind im
oberen Teil der Wandung teilbar. Die neuen
Zylinder mit der Bezeichnung „CY45/2" kön-
nen beim Austausch auch mit den älteren
Geräten verwendet werden. Mit den Zylin-
dern hat sich auch die Elektrodenbestückung
geändert. Die neuen Elektroden passen nur
in die neuen Dampfzylinder.
Die Zylinder CY45/2 erlauben den Betrieb
ohne Zylinderstern auch bei hoher Leitfähig-
keit des Zylinderwassers.
Display
Hauptschütz
Steuerungs-
elektronik
Strommess-
wandler
Sicherungs-
automat
Abschlämm-
pumpe
Steuerschalter
Kabeldurch-
führungen
Abwasseran-
schluss
