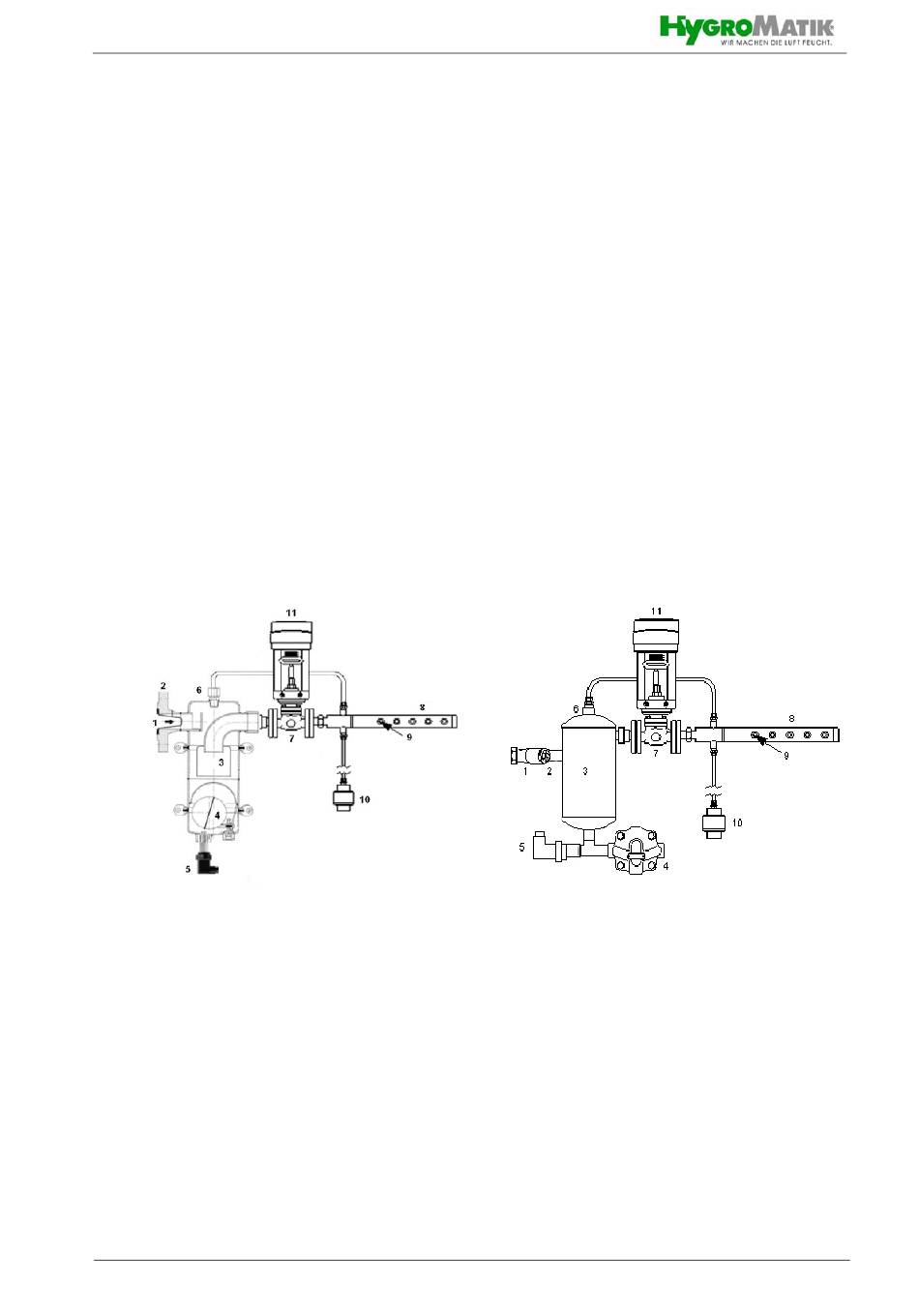

Aufbau Hygromatik DDS Variante A
*Komplettanlage in Edelstahl
4. Funktion und Aufbau
Der HygroMatik-Druckdampfbefeuchter besteht aus 4
delementen:
•
Dampftrockner
•
Stellventil mit oder ohne Stellantrieb
•
Dampflanzen
•
Zubehör
Die Anlage gibt es komplett aus Edelstahl
oder als Materialmix-Version
4.1 Funktion
Der Dampf strömt durch einen Schmutzfänger (1) über den
Dampftrockneranschluss (2) in den Dampftrockner (3). Im
Dampftrockner wird das Kondensat vom Dampf getrennt.
Das Kondensat wird über den Kugelschwimmer-Kondensat-
ableiter (4) abgeleitet. Der Anfahrschutz (5) misst die Tempe-
ratur am Kondensatrücklauf. Erst wenn die Schaltemperatur von
ca. 80°C erreicht ist, wird der Stellantrieb (11) freigeschaltet.
Jetzt durchströmt der größte Teil des Dampfes das Regelventil
(7). Die Dampfmenge wird über den Stellantrieb (11) geregelt.
*Schmutzfänger, KS-Kondensatableiter und Ventil in Guß
Die Dampflanze(n) (8) sind ausgangsseitig des Stellventils
angeflanscht oder angeschraubt.
Ausgeblasen wird der trockene Dampf über speziell geformte
Düsen (9), die den trockenen Dampf aus der Rohrmitte entne-
hmen. Die Düsen sind in die Dampflanzen eingepresst.
Das Dampflanzenheizsystem wird vom Anschluss (6) am
Dampftrockner gespeist. Alternativ besteht die Möglichkeit, den
Anschluss am Dampftrockner zu verschließen und das Dampf-
lanzenheizsystem von einem separaten Dampfreservoir zu vers-
orgen. Ein thermischer Kapsel-Kondensatableiter (10) sorgt
dafür, dass das im Dampflanzenheizsystem gebildete Konden-
sat abgeleitet wird.
Variante A
Variante C
Aufbau Hygromatik DDS Variante C
Grun-
